Poltik ruszył.

Dzięki Yodkowi oczywiście.

 Dostałem brakującą sprężynkę zapadki i jest

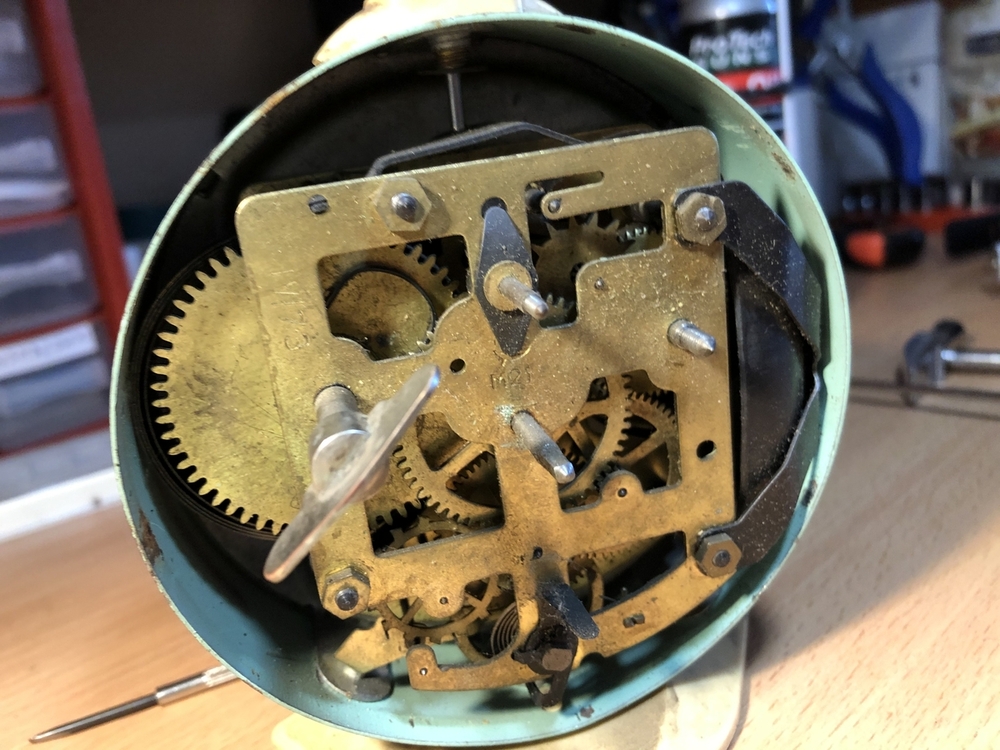

 wyglądał tak:

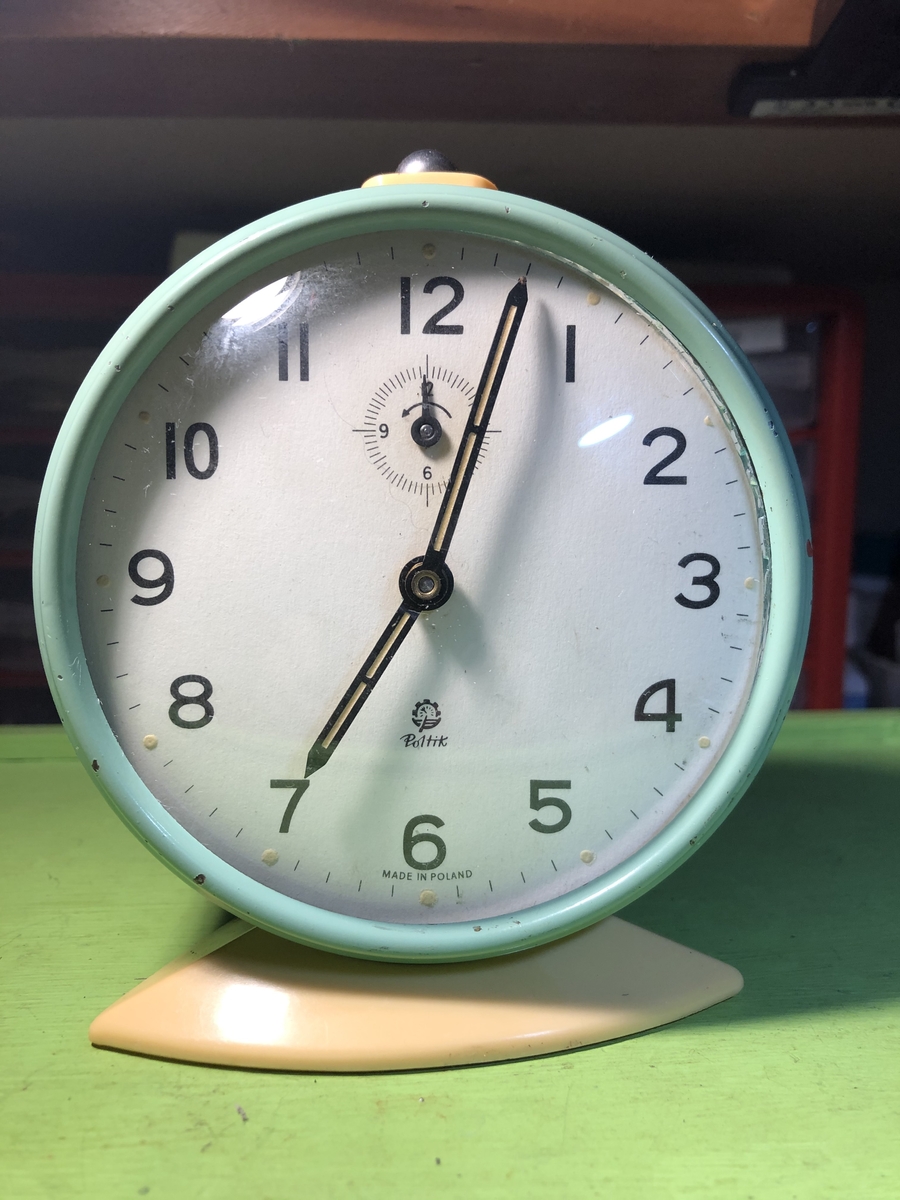

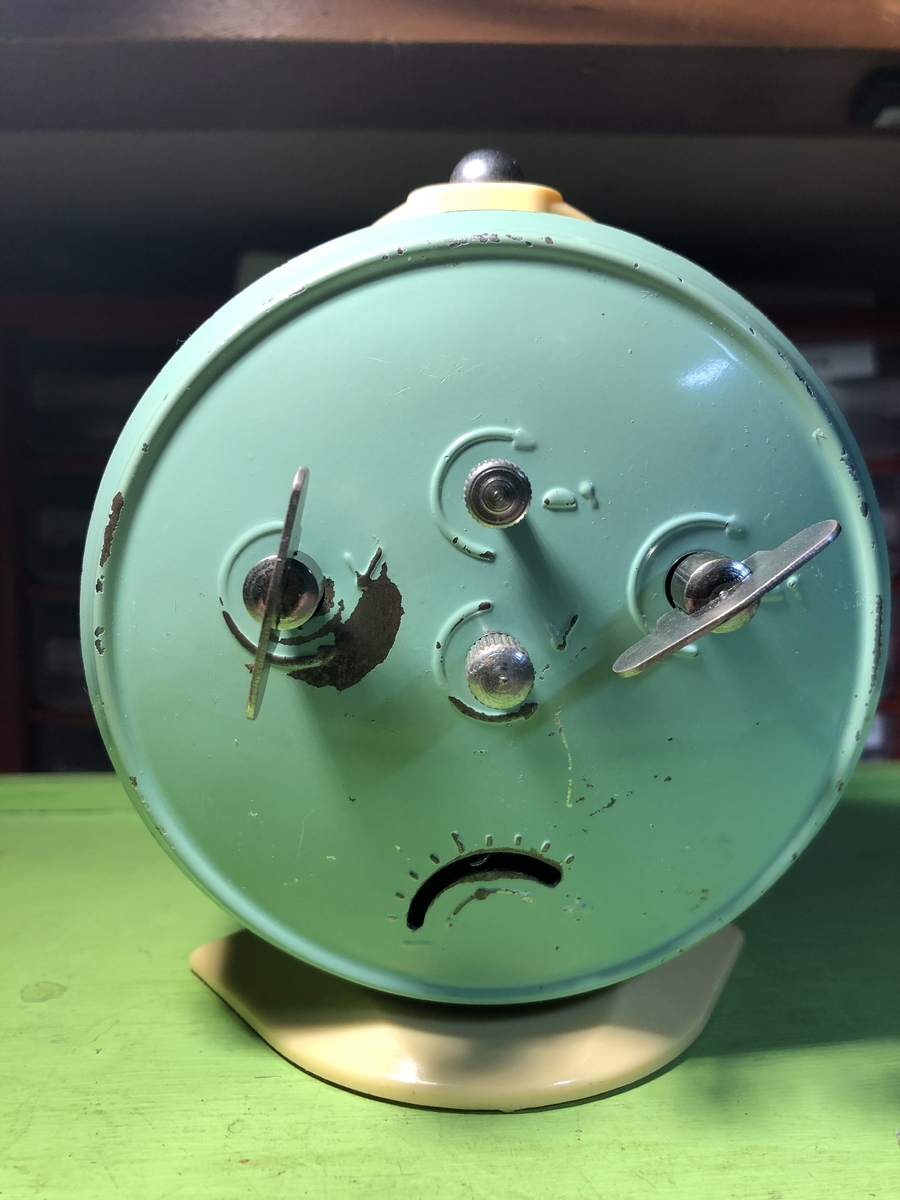

teraz trochę lepiej:



 a chodzi sobie tak:



Edytowane 12 Marca 2021 przez mkl1

[Yodek 2540]

Pięknie ożywiony, tyka tak radośnie, aż miło słuchać 😊😀😀

[mkl1 14842]

Dzięki Tobie.... i to dwa razy

Raz , że zacząłem szukać na tagu Poltika, by był dawcą...

Dwa, podesłałaś mi nieszczęsną spreżyknę.( tak raczej trudno dorobic ( przynajmniej ja nie miałem pomysłu by to zrobić szybko i dobrze...)



[Marek Szajerka 775]

Tez podzielam opinię Yodek. Jak dobrze odczytałem datę produkcji IV/70, to jest z czwartego kwartału 1970 r.

Gratuluje i pozdrawiam. Marek

[mkl1 14842]

Dziękuję 😀

[Miłosz Pakulski 646]

Mi w niecałym roku dwa razy poltik nawalił z tym że miał podmieniony werk bo był zatarty a teraz poszła niedawno sprężynka zapadki.

[Arek_Win 77]

W dniu 11.03.2021 o 14:54, LESKOS napisał(-a):

Są dwa podstawowe typy tarcia występujące w zegarach - toczne i ślizgowe.  W przekładni z zębnikiem latarkowym występuje tarcie ślizgowe, w zębnikach frezowanych tarcie ślizgowe NIE WYSTĘPUJE. Jest tarcie toczne . Tarcie toczne  to opór ruchu występujący przy toczeniu jednego ciała po drugim. Występuje np. pomiędzy elementami łożyska tocznego, między oponą a nawierzchnią drogi. Zwykle tarcie toczne jest znacznie mniejsze od tarcia ślizgowego występującego między ciałami stałymi. Płaszczyzny zębów zębnika i koła TOCZĄ SIĘ PO FRAGMENTACH PŁASZCZYZN. Zobacz jaki kształt mają zęby w przekładni frezowanej ...

Mnie łatwiej jako inżynierowi ....



[LESKOS 3339]

Nic dodać, nic ująć . Tu jest ten rodzaj pierwszej prawdy, z tych dwóch ... czyli  "cysto prowda"  👍

[PM1122 1698]

11 godzin temu, Arek_Win napisał(-a):

OOoo   Dzięki , że znalazłeś na forum ten temat !

Wszystko tam omówione i wyjaśnione . Sadzę , że obecnie , to wszystko wyjaśnia i ,,młodsi" koledzy wyciągną z tego to , co dla nich najważniejsze .



[Markd 8]

Przyczynek do dyskusji o kołach zębatych - animacja.  Niebieska strzałka wskazuje (mówiąc kolokwialnie) punkt styku zębów, a co za tym idzie, punkt, w którym siła jest przyłożona, a zarazem gdzie moc jest przenoszona. Przy precyzyjnie wykonanych zębach straty powodowane tarciem są zminimalizowane niemal do zera.





Edytowane 13 Marca 2021 przez Markd

[mkl1 14842]

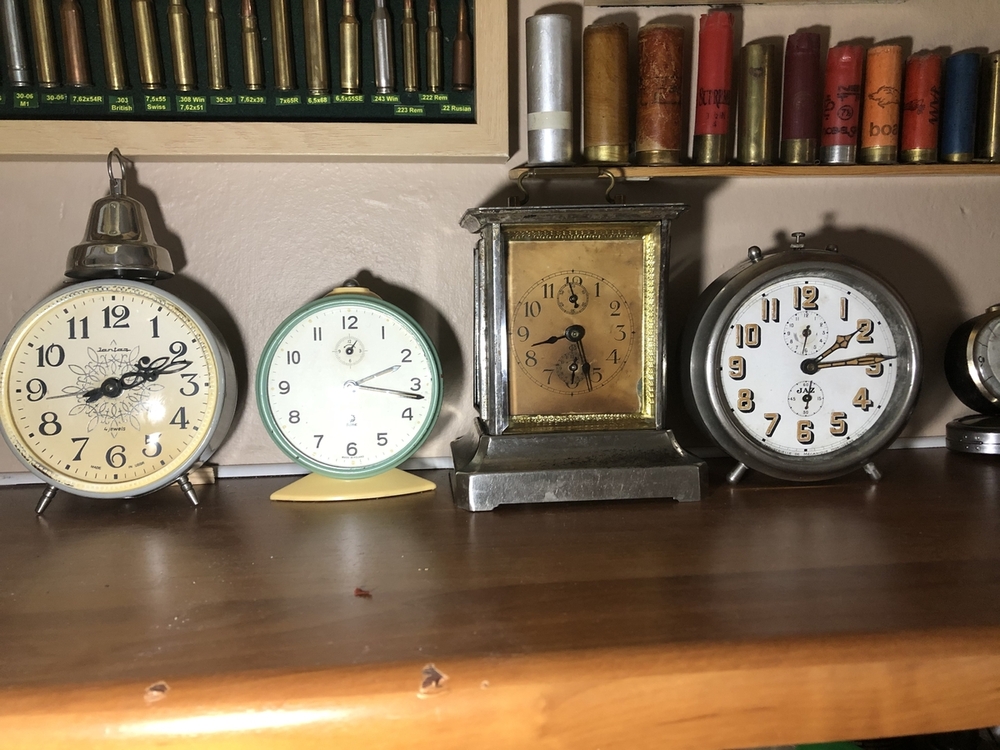

Takie moje większe budziki i małe





 a tu torchę o JAZ z 1920 roku



Edytowane 13 Marca 2021 przez mkl1

[Marek Szajerka 775]

Proponuję narysować szablon ze zdjęć na s. 159. Na zdjęciach ewolucja budzików w pigułce. Ok 150 lat przemysłowej produkcji budzików  na jednej półce. Gratulacje.

Pozdrawiam. Marek

[Markd 8]

Prośba o pomoc w naprawach budzików (to chyba wpisuje się w ten wątek) Pewnie niektóre pytania banalne, ale.. spytam.



1. Czy gdzies można znaleźć spis śrubek stosowanych w Poltikach? Chodzi mi  o to, żebym wiedział co zamawiać w hurtowniach internetowych. W zasadzie taki spis przydał by się do wszystkich  marek, od Poltika przez Slavę, vitazia, swvani  aż po Ruhlę.



2. Problem zawleczki triskeliona w Poltikach  (chodzi mi o zawleczki do kół na osi chodu, takie które mają trzy łapki i blokują ruch wsteczny osi w stosunku do koła)  . Te zawleczki są niemal takie jak na kołach osi dzwonka. Czy można je ptrzekładać? Robił ktoś  to? Czy po jakimś czasie spadają/? Da się?



3. Problem pękniętych sprężyn chodu. Jak najlepiej? Skracać i robić nowy otwór, zaginać je i zahaczać wzajemnie czy zanitować? Jeśli nitować to z czego robić nity?



4. Problem zawsze zagubionch kluczyków do nakręcania. Trafiłem na gościa co ma ich sporo, ale trzeba mu podać numery/rozmiar/wielkość. Nie wiem. Jakie były rozmiary tych kluczyków w poszczególnych mechanizmach?



5. Problem brakujących "szpilek" blokujących włos. Można to gdzieś kupić? z czegoś dorobić? Dorobiłem z mosiądzu, ale są do niczego.



6. Czy jest gdzieś dokładny opis, jak się prostuje i naprawia włos? Jak go ułożyć, wyregulować i tak dalej. Poziom - początkujący ale zawzięty.



7. dlaczego nie wolno stosować nakrętek stalowych, a wyłącznie mosiężne? Te nakrętki tylko trzymają płyty lub mocują mechanizm do obudowy. Nie przenosą znaczących obciążeń.



8. Wolne wnioski.

[mkl1 14842]

No Kolego

Pytań a pytań.

1) nie wiem, bo nigdy nie szukałęm. Jak trzeba to dobieram ze złomków, albo dorabiam.

2)  kwestia sprężystości i rozmiaru...

3) Zależy gdzie pęknięta.

 Jeżeli w środku, czasem można się pokusić o znitowanie ( odpuścić oba końce ,  nawiercić, znitować) ALE to rozwiązanie tymczasowe, zanim nie znajdziemy nowej spreżyny.

Jeeli uleciało blisko osi bębna, lub przy mocowaniu w bęnbie, to odpuścić, wykonać odpowiedni otwór i spróbować nawinąc.

 czasami działa, ale czasami pęka dalej i tak , ąz będzie za krótka

 Nowa sprężyna lepsza..

4. szukać... bo niektóe mają gwint lewy, a niektóre prawy.

 często to M2,5 L lub M2,5 (czasami M3 L, P

5 ) kluba w rękę i doszlifować stożek.. Trochę prób , raczej zegarmistrz robi to sam, lub zleca uczniowi..

6 ) na forum są opisy.

 proste, ale trzeba cierpliwości i spokojnej ręki..( rąk..)

 to mój stary "wynalazek"

 teraz wykorzystuję ławeczkę i podkładam kartkę papieru, by było widać włosy.

 ( są specjalne szklane podstawki do tego celu, ale ja nie mam...

 7 - bo redzewieją   ???

8.

😎 tu każdy coś doda ....

......a zegarmistrzowie mnie zlinczują za durne odpowiedz/opowieści....

 Powodzenia



Edytowane 14 Marca 2021 przez mkl1

[PM1122 1698]

Noo ,, lincz " już czeka 🤣

A przy okazji poproszę, o spis zestawu części dla budzików Japy Freres... fajnie by było, jakby był namiar, na hurtownię części zapasowych..... no bęben ze sprężyną, kompletny balans wraz z śrubo-łożyskami.

Ach ah

[mkl1 14842]

4 godziny temu, PM1122 napisał(-a):

no bęben ze sprężyną, kompletny balans wraz z śrubo-łożyskami.

 A nie możesz podebrać z  Mira, czy innego POLTIKA??

trochę podtoczyc, trochę postrugać i już ..

 Katalog musisz napisać sam i założyć hurtownię... kasa się sypnie odrazu

Edytowane 14 Marca 2021 przez mkl1

[PM1122 1698]

  AAaaa

Tu nie o kasę chodzi ......... tu , sama radość płynie z naprawiania !

[mkl1 14842]

10 minut temu, PM1122 napisał(-a):

tu , sama radość płynie z naprawiania !

Wiesz, ja naprawawiam dla naprawienie, bo tak, potem często zegar, zegarek poprostu jest... tak , jakby mniej ciekawy

Ja nie widzę różnicy, czy to SUEpeR GB, czy inny JAPY, czy POLTIK, jeżeli uszkodzony, staram się naprawić..a potem?? na półkę,  lub do szafki.....



 ...a tak serio to "buksy" czyli łożyskownie może sprubować dobrać z jakiegoś wymiarowo odpowiedniego trupka, nawet inne j marki..

Sądzę, że te elementy mogły być kupowane,

Edytowane 14 Marca 2021 przez mkl1

[Markd 8]

Z tymi śrubkami to wcale nie jest takie głupie. Przykładowo, mosiężne nakrętki trzymające płyty w Poltikach mają rozmiar  M2.5

Wystarczy podać tę wartość i dostaniesz, co trzeba. Podobnie inne.

[mkl1 14842]

Taki "katalog" do poltików to musiałby zrobić kolekcjoner, który ma prawie wszystkie typy i z różnych roczników.

 Piszesz, że nakrętka M2,5. W moim "dużym" Poltiku jest M3 na ten przykład, a żeby było śmieszniej "pod klucz "6" a nie 5

Może takie akurat zaopatrzeniowiec zdobył?? a innych nie bylo?

 ( to "byli inne czasy " )

[Markd 8]

No widzisz. Już coś wiemy. M2.5 oraz M3. Zawleczka mocująca mechanizm od strony tarczy to chyba 2mm. Ale może 2.2mm? I ten specyficzny kształt.

A te trzy śrubki mocujące dekiel do Slavy? Setkę, może dwieście bym kupił, tylko nie znam oznaczenia. Pomiar suwmiarką będzie niewiarygodny. Jak żyć, Panie, jak żyć?

[mkl1 14842]

Ile Ci wychodzi?

 bo nie chce mi się mierzyć..

 Jutro najwyżej wezmę narzynkę i przymierzę, al tak na moje oko, to M1,5 ? a może ulubione  M1,2 ?

Edytowane 15 Marca 2021 przez mkl1

[Yodek 2540]

Mam kilka miniaturowych Politików i te 3  śrubki mocujące dekiel do mechanizmu są różne choć wyglądają identycznie ☺️.



Edytowane 15 Marca 2021 przez Yodek

[mkl1 14842]

13 minut temu, Markd napisał(-a):

Setkę, może dwieście bym kupił, tylko nie znam oznaczenia.

Po co Ci tyle?

Będziesz 30 Slav  naprawiał?



 co do nakrętek mosiężnych, to na twoim miejscu kupił bym nakrętki M2 , a potem w miarę potrzeb przegwintowywał na M 2,5, lub M3





Edytowane 15 Marca 2021 przez mkl1

[Markd 8]



13 godzin temu, mkl1 napisał(-a):

Po co Ci tyle?

Będziesz 30 Slav  naprawiał?



Nawet więcej.



Co do przegwintowywania - Paczka 100 sztuk nakrętek mosiężnych M2.5 kosztuje 12 zł plus przesyłka. Namierzyłem w sklepie modelarskim. Myślę, ze inne podobnie. Szkoda czasu na gwintowanie.

Edytowane 16 Marca 2021 przez Markd
