Właśnie chyba nie... wydaje mi się, że powinno być 2gie ramie na włączniku. Gdyby było - całość działałaby jak należy. Może zaginęło w czasie ? - myślę, że to bardzo prawdopodobne. Nie ma go..



A za to jest takie 'coś' które kończy się na zębach koła zmianowego... i nie mam pojęcia czemu to miałoby służyć (?)  + te 2 gwintowane otwory. Jakiś taki inny ten mech jest...

Opublikowano

Być może zrezygnowano z bicia i przerobiono je (amatorsko raczej) na układ włączający coś co 15 minut.

Pozdrawiam

Piotr



Tolerancja musi być nietolerancyjna wobec nietolerancji. Němec z Královce



Opublikowano

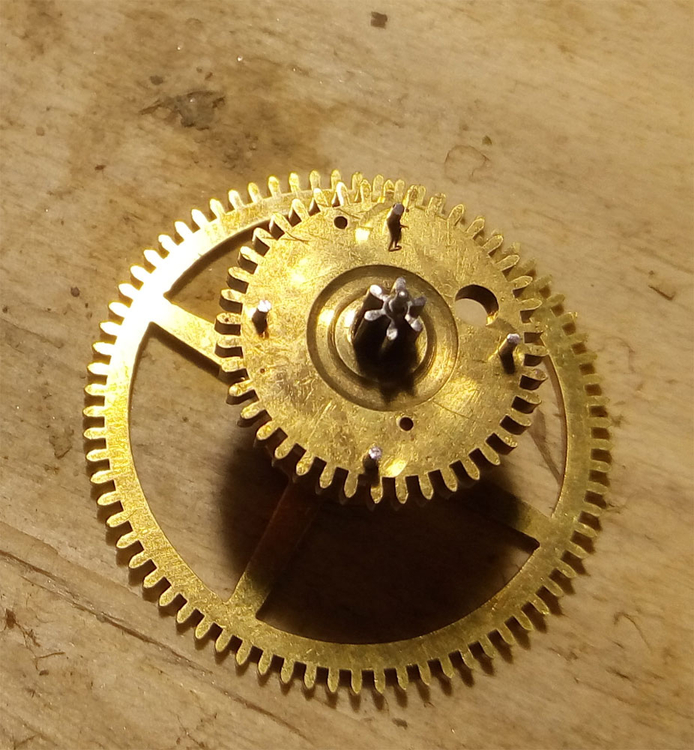

Chyba masz rację... to nie jest typowy 'kwadrans wymuszony'. Rozebrałem fragment i na kole włącznika widać, że kołeczki są rozmieszczone w tej samej odległości od osi... a więc nie jest to 1 bicie z grzebienia i 3 pojedyncze.

Nie wiem czy to w oryginale tak było... jest to zrobione bardzo starannie. Nadal nie mam pojęcia do czego mogłoby być dodatkowe ramię. Może podnosiło się co 15 min zgodnie z tym co robił włącznik (i jego brakujący element ?).
Może fakt, że opiera się tak ładnie na zębach koła to tylko zbieg okoliczności ? Tak czy inaczej - pierwszy raz widzę coś takiego. Ciekawe jak to w całości wyglądało ... :)




Opublikowano (edytowane)

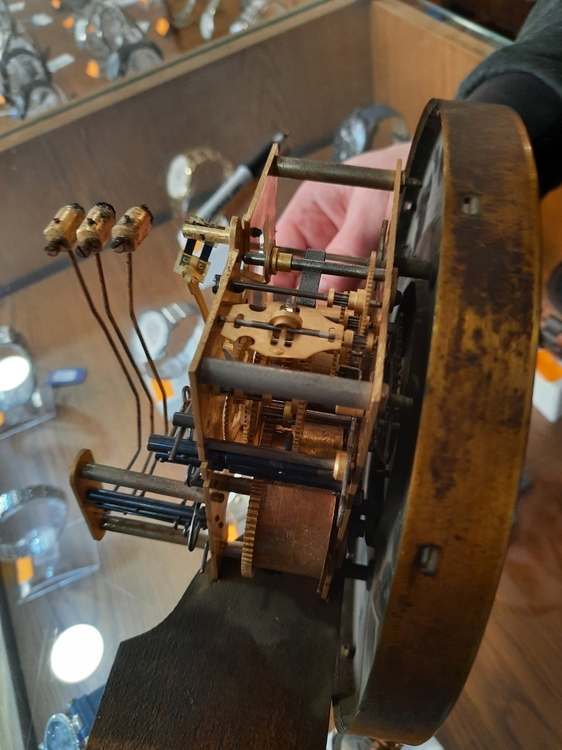

WYDAJE MI SIĘ ... że to taka "wariacja" na temat bicia zegara dwuwagowego wykonana na średnim poziomie zegarmistrzowskim. Połowa kolegów tutaj jest wstanie to wykonać. Widać ślad (otwór)  po oryginalnym kołku bicia półgodzinnego. Ktoś bardzo chciał mieć kwadransowy zegar i coś takiego zrobił. Idea pracy klasycznego  mechanizmu kwadransowego jest inna. Mam w pracy mechanizm z kwadransem wymuszonym ale bije na dwa młotki . Postaram się zrobić zdjęcia .

Wydaje mi się, że to bardziej wygląda na próbę stworzenia  tzw mechanizmu  trzykwadransowego (wybija I , II , III kwadrans i godziny). Takie zegary z jednym mechanizmem były wykonywane ale raczej w i połowie XIX w lub może wcześnie.  A to przeróbka ... zegara z biciem półgodzinnym .



Edytowane przez LESKOS

Czasem lepiej powiedzieć coś, nie mówiąc NIC!  🤔

Opublikowano

No właśnie z kołków wynika, że co 15 min bije to samo... są w takiej samej odległości od osi. Myślę, że to tak jak Tarant napisał - czymś w 'jakiś sposób' sterowało. Podejrzewam, że raczej nie uda się ustalić jak to wyglądało w całości.

Opublikowano

Śmieszna ta przeróbka :)

Ktoś chyba nie miał co robić i postanowił mechanizm zepsuć.

Uzyskanie wybijania kwadransów tu jest dalekie do osiągnięcia.

Chyba że twórca miał zadowolić się wybijaniem 15, 30, 45 jednym uderzeniem.

Nawet po tych kołeczkach widać że jakieś inne są za czyste i mało brakowało a by je w trybach umieścili.

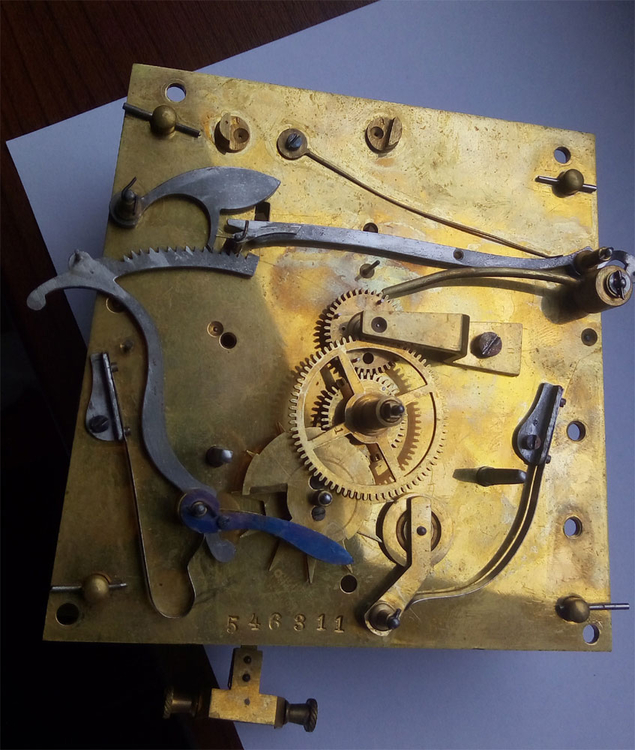

Dźwignia uruchamiająca bicie na na środku otwór gdzie była oryginalna zapadka.

Jestem szczerze zaskoczony że ktokolwiek podejrzewał ten wyczyn za fabryczne wariacje.



Twórca też nie pomyślał że waga od bicia opadnie dobę przed tą obok.



a ta tuleja to jak z koparki


trzeba zapytać gibkiego gibona czy coś o tym wie

Opublikowano

Myślę, że to trochę nie tak ... myślę, że ktoś chciał osiągnąć określony cel i zakładam, że mu się to udało. Najprawdopodobniej czegoś brakuje i trudno nam sobie to wyobrazić... zarówno jaki to był cel i jak to miało działać.
Ale ok.. być może to nie jest fabryczne, ale w takiej sytuacji ktoś, kto wykonał - naprawdę miał fajny warsztat.

Co do wagi - być może tak było .... a być może 4 kołki dawały tylko 'impuls' który przekazywany był dalej ? nie koniecznie chodziło i fizyczne bicie ? Mechanizm dostałem w bardzo fajnej kondycji... brak jest tylko młotka. Może nie był wykorzystywany (?).

Taka tam ciekawostka... myślę, że wszystko co ważne - udało nam się ustalić :)

Opublikowano

Jedyne co moi zdaniem ktoś tu chciał osiągnąć to posiąść zegar unikatowy, prawie kwadransowy celem podniesienia wartości, tak jak przerabianie tygodniowych chodzików na miesięczne.

Możliwe, że to przedsięwzięcie miało inny cel, ale co taki drucik mógł robić,  nawet sekcji bicie nie włączał, i tu myślę że twórca poległ i nie dokończył dzieła.

Pod tarczą jest ciasno na dodatkowe elementy a i nie ma żadnej oznaki żeby się tam znajdowały.





Opublikowano (edytowane)









Miejsce takie dość dziwne, ale raczej mocując cokolwiek w tym miejscu prawie kwadransiaka zrobić by się nie dało.

Może pozytywkę chciano tam wsadzić.



Tylko co by ją napędziło ...

Dziury wielkie jak na inne części koparki.

Takie śruby musiały chyba coś dużego dźwigać.

Edytowane przez arek1a2b
Opublikowano
40 minut temu, Yahagi napisał(-a):

Ale ok.. być może to nie jest fabryczne, ale w takiej sytuacji ktoś, kto wykonał - naprawdę miał fajny warsztat.

Pomyśl tak na spokojnie.

Co tu precyzyjnie zostało wykonane czego by większość manualnie nie upośledzonych ludzi wykonała.

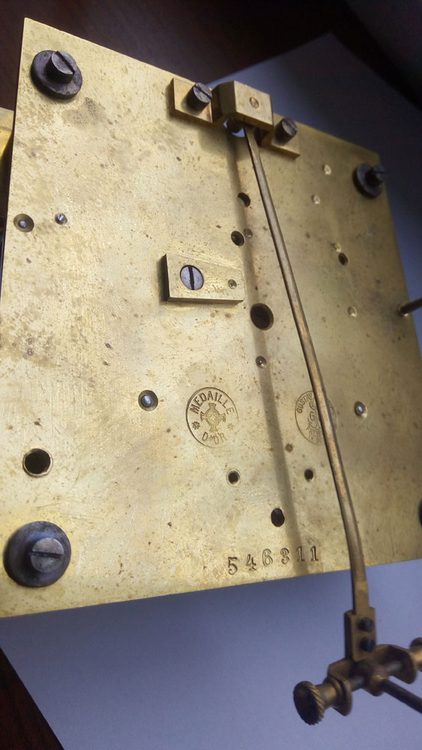

Trzy dziury w płycie z gwintem

Jakaś tuleja nadmiernie masywna, z kawałkiem drucika.



Nie wątpię że ktoś nie miał na to pomysłu i jestem pewien że musiał mieć minimum sprzętu w piwnicy.

Natomiast nie sądzę aby zrobił to zegarmistrz, bo poszedł by o kilka kroków dalej.

Ale to tylko  moje zdanie :)



Opublikowano

No , teraz by przywrócić normalne bicie , to dodać tę brakującą dźwigienkę , no i wstawić te dwa oryginalne kołeczki , po których zostały tylko otworki . Widać wyraźnie , że nie są równo od osi odsadzone , więc będą godziny i półgodziny . ;)

Skoro piszesz , że mechanizm w dobrym stanie , to warto to zrobić .

Opublikowano

Dziury w płycie można zanitować tak, że śladu nie zostanie ... Ja bym tam zanitował. Podobnie jak te nieszczęsne w kole ... 😉

Czasem lepiej powiedzieć coś, nie mówiąc NIC!  🤔

Opublikowano

Aaaa , ciekawe .

No nie wiem , trzeba by popatrzeć na drugą płytę . Bo tak , cyfra na cyfrze , jak miejsca wcale nie brakuje . :unsure::wacko:

Opublikowano
1 minutę temu, Miłosz Pakulski napisał(-a):

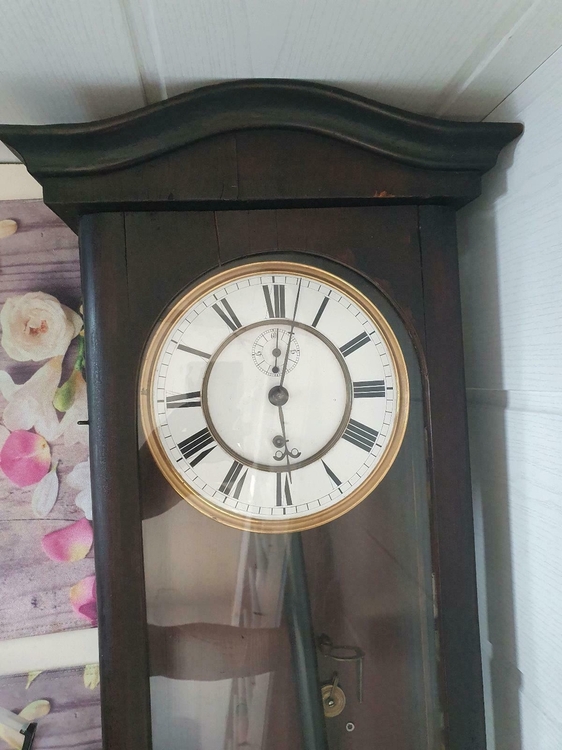

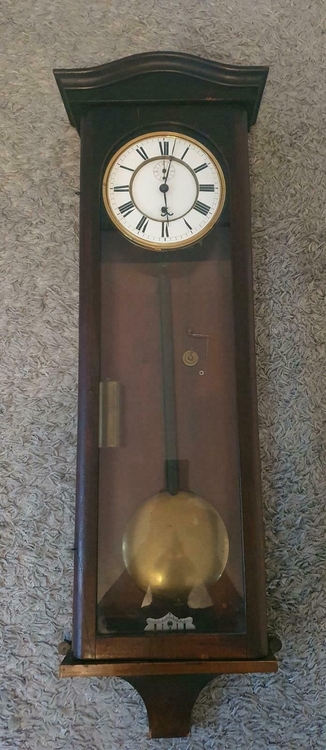

Witam być może będe miał taki zegar ,muszę dostać zgodę by go powiesić ,wie ktoś w jakich latach był produkowany,bo w necie nie mogę znależć takiej skrzyni


Nooo , po samej skrzyni , to ciężko będzie .... bo skrzynek było dużo , a i nie wszystkie są w katalogach .   Dodatkowo powiem , że skrzynia może być od innego mechanizmu , niekoniecznie Beckera , a mechanizm Beckera mógł być w niej później podmieniony .  No i czy na pewno tam jest Becker ?

Ogólnie , to na ten moment , mogę powiedzieć , że około 1910 do 1930 , ale bez mechanizmu , to takie strzelanie w ciemno .



Opublikowano

Pokaż werk, chociaż przedział czasowy się uściśli. Na odszukanie identycznej skrzyni bym nie liczył.

Pozdrawiam

Piotr



Tolerancja musi być nietolerancyjna wobec nietolerancji. Němec z Královce
