Bardzo stary  francuski ,wychwyt kolkowy,masywny to  poczatki produkcji,powina  być jakas sygnatura ?Co jest napisane  na  skrzynce ?

Edytowane 28 Maja 2017 przez janekp

[czerralf 26]

Bardzo stary francuski ,wychwyt kolkowy,masywny to poczatki produkcji,powina być jakas sygnatura ?Co jest napisane na skrzynce ?

Nie wiem?. Tak cos tam jest napisane(masz oko ). Sygnatura jest ,chyba jakis listek a la Paris? Na puszce i werku Edytowane 28 Maja 2017 przez czerralf

[kiniol 2520]

Wychwyt hakowy masywny... z tego co widzę...

[Tomasz ZZ 177]

Wychwyt hakowy masywny... z tego co widzę...

To w końcu jaki jest ten wychwyt . Janekp pisze ,że to kołkowy i ja też widzę tam kołkowy. Kołkowy i hakowy to to samo?

[janekp 503]

[kiniol 2520]

Brocot... teraz widzę

[Andrzej Wachowicz 199]

Dobrze by bylo , gdyby kolega @czerralf zrobil dobre zdjecia kola wychwytowego i palet kotwicy, wtedy bedzie mozna cos powiedziec

a tak mysle, ze moze to byc zegar z przelomu XVIII/XIX wieku ?

pozdrawiam

[tarant 4606]

Absolutnie nie. Na przełomiie XVIII wieku depose to była gilotyna

[kiniol 2520]

Nie, to jest końcówka XIX wieku i myślę, że ktoś sobie tę skrzyneczkę zaadaptował...

[Andrzej Wachowicz 199]

no dobrze , a moze polowa XIX wieku ?

[tarant 4606]

A to jak najbardziej. Odsyłam do wynalazków pana Timoleona Maurel.

[czerralf 26]

Dobrze by bylo , gdyby kolega @czerralf zrobil dobre zdjecia kola wychwytowego i palet kotwicy, wtedy bedzie mozna cos powiedziec

a tak mysle, ze moze to byc zegar z przelomu XVIII/XIX wieku ?

pozdrawiam

Prosze . Dziekuje kolegom za zainteresowanie

[Andrzej Wachowicz 199]

Nie wiem jak zaczac. Moze napisze tak:

Nie znam sie na wychwytach  , ale moim marzeniem jest, aby sie na nich poznac ( moze nie na wszystkich, ale jednak )  .

Ale do rzeczy. Przedstawiony wychwyt na pewno nie jest wychwytem kolkowym albo jak to Anglicy okreslaja pin pallet escapement, poniewaz palety sa okraglymi cylindrami

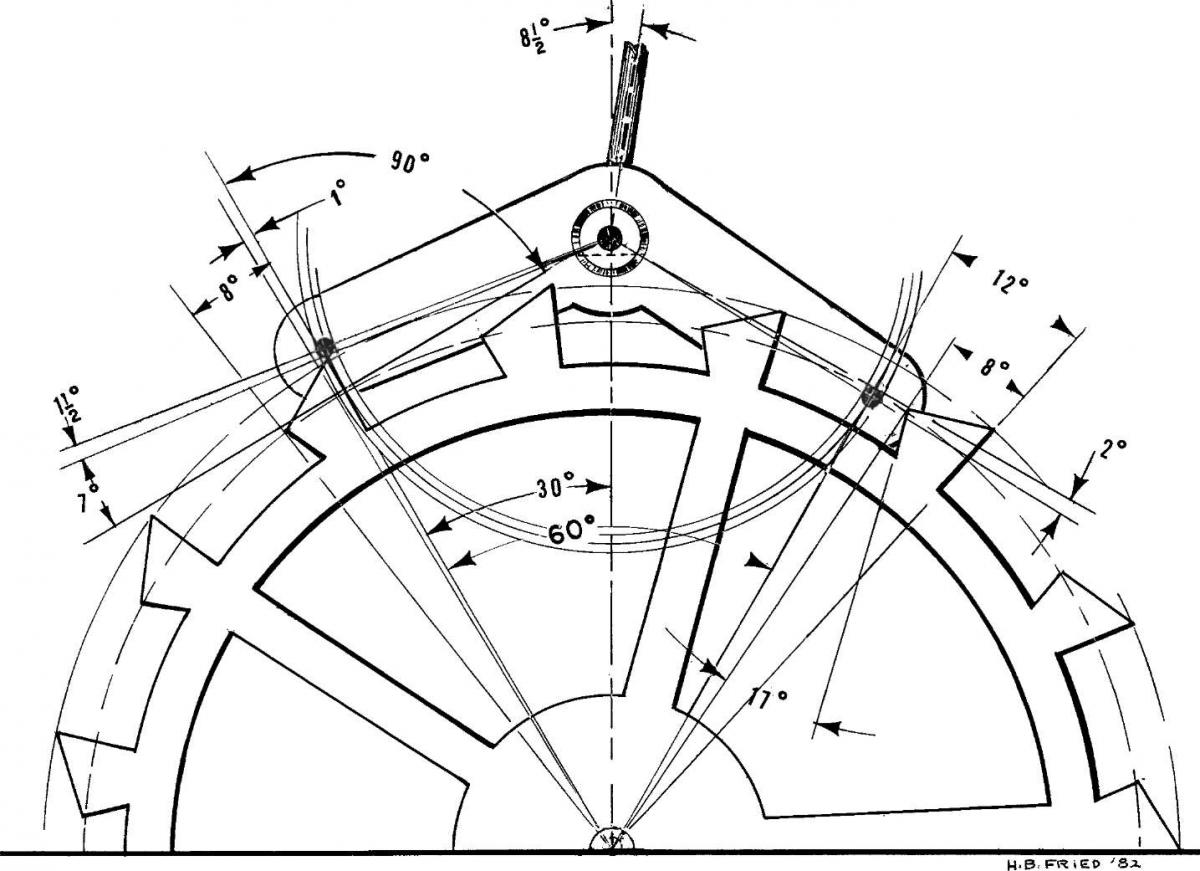

rysunek ponizej ( zdjecie znalezione w internecie ) - prosze zwrocic uwage na ksztalt zebow kola wychwytowego

Natomiast w wychwycie Brocota palety sa w ksztalcie polcylindra.

Podobniez, gdzies wyczytalem, ze w wersji amerykanskiej maja one ksztalt romboidalny.

Poza tym, wychwyt Brocota francuski obejmuje wiecej zebow kola wychwytowego niz amerykanski ( francuski > 1/4 obwodu kola, amerykanski < 1/4 obwodu kola ).

Wychwyty Brocota roznia sie takze dlugoscia ramion kotwicy i jej symetria lub jej brakiem. Poza tym w zaleznosci od ksztaltu kola wychwytowego rozrozniamy wychwyty Brocota spoczynkowe albo cofajace.

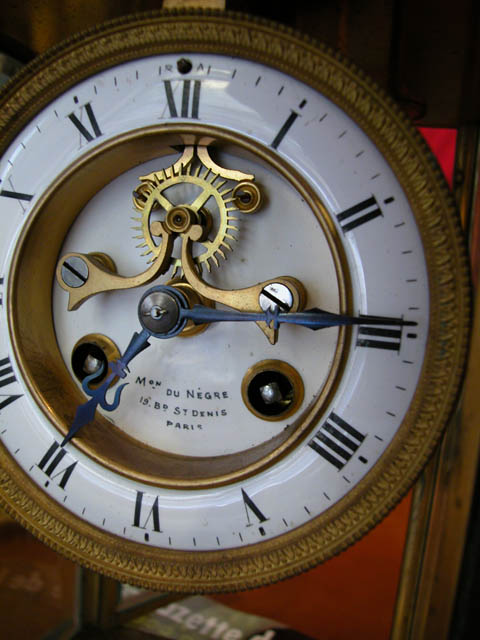

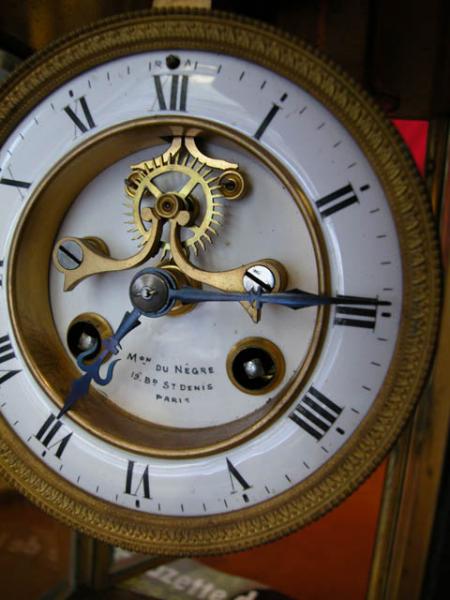

 Gdy mowimy o wychwycie Brocota to zazwyczaj mamy skojarzenie z zegarem jak na zdjeciu ponizej ( zdjecie takze wziete z internetu ).Mam w planach kupno podobnego zegara.



@czerralf

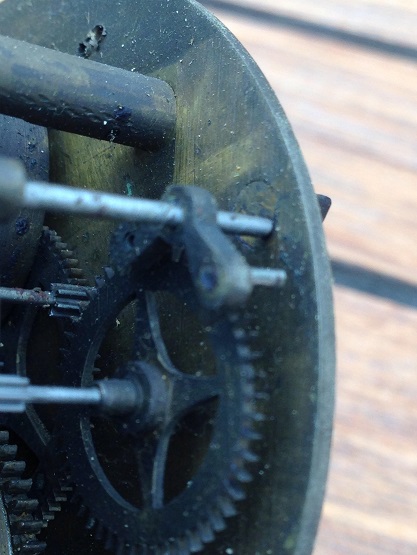

Na zdjeciach, ktore zamiesciles nie widac dobrze ksztaltu zebow kola wychwytowego. Moge sie tylko domyslac, ze jest to wychwyt Brocota cofajacy.



A tak à propos dobrzeby bylo, gdyby znalazl sie ktos odwazny i zalozyl osobny temat opisujacy prace roznych wychwytow popartych dobrymi zdjeciami, a moze i krotkimi filmikami.



pozdrawiam







[kumite 154]





.Mam w planach kupno podobnego zegara.

Brocot echappement.jpg









pozdrawiam

Giełda Koło mają takowego z wahadłem Ellicota i to już ciekawszy zestaw. Jest ich przecież od ..... ciut ciut. Więcej jest francuzów niż innych razem wziętych



pzdr

[tarant 4606]

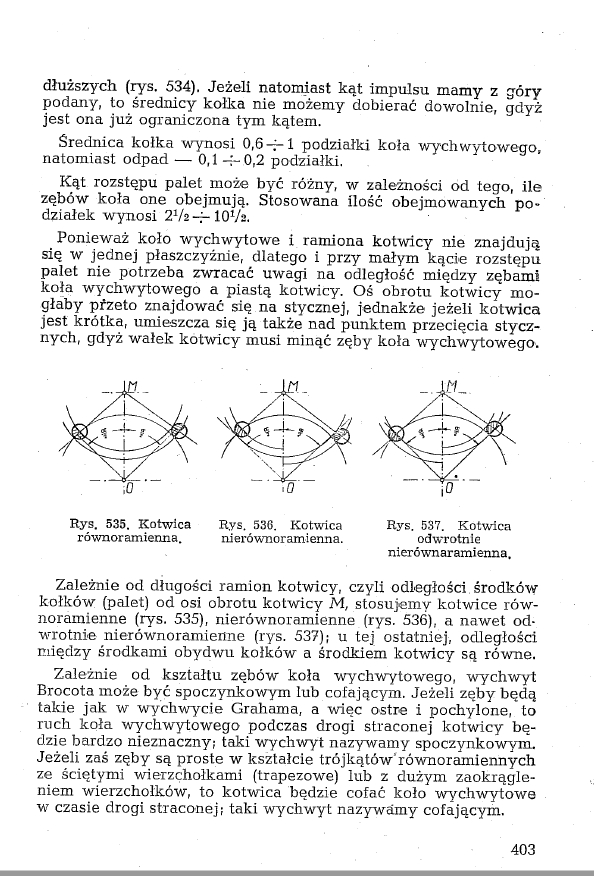

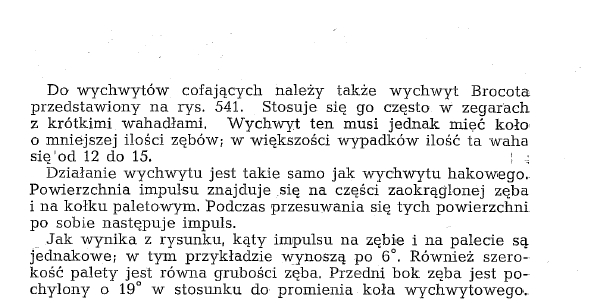

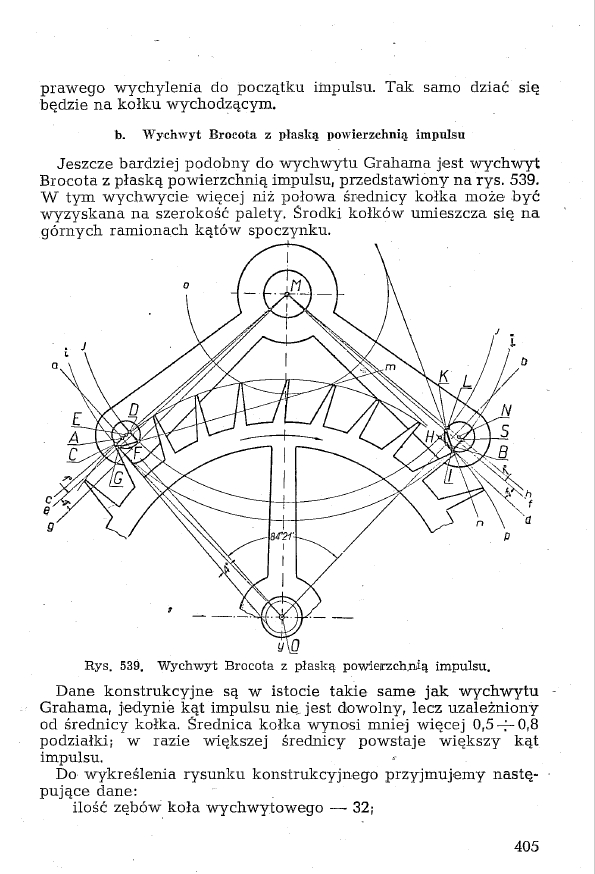

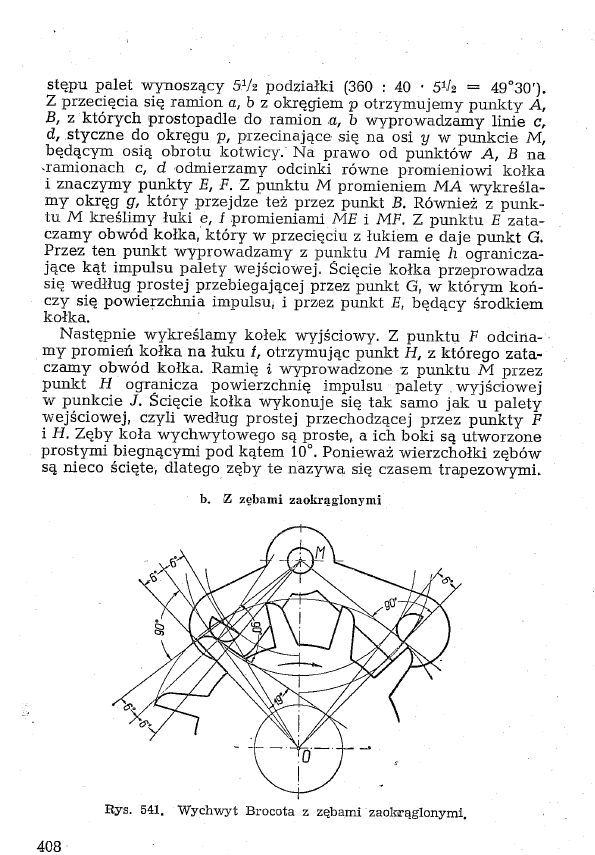

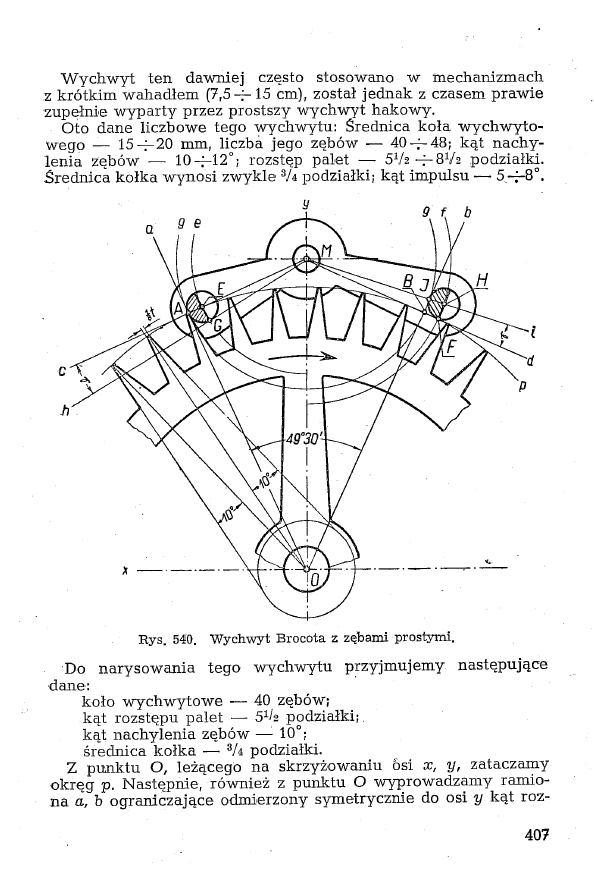

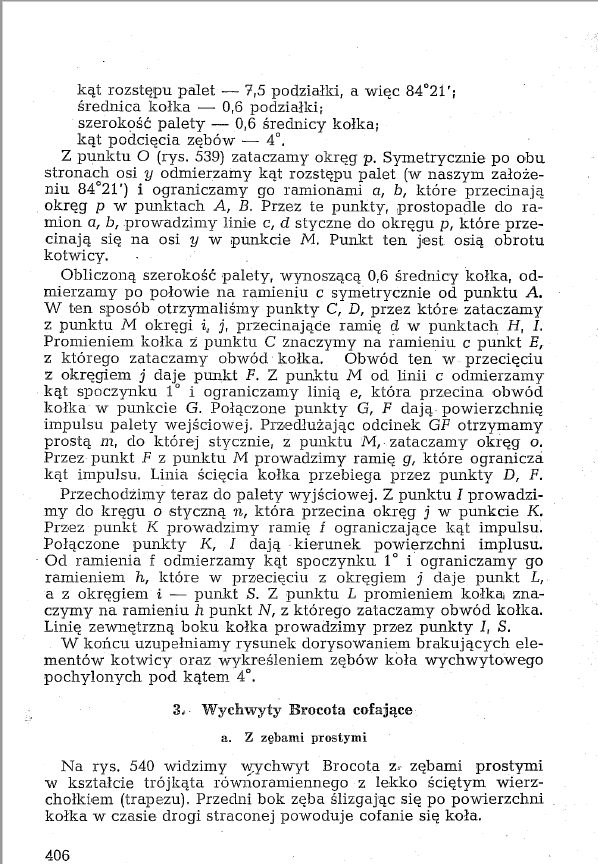

Co do Brocota, najpełniejszy polski opis znajduje się w 6 części Zegarmistrzostwa brata Wawrzyńca M.A. Podwapińskiego.

Nasz budzik ma chyba 3a, jak pisałeś

[janekp 503]

Giełda Koło mają takowego z wahadłem Ellicota i to już ciekawszy zestaw. Jest ich przecież od ..... ciut ciut. Więcej jest francuzów niż innych razem wziętych



pzdr

Rzeczywiscie  na Kole  jest  sporo  francuzow (widziałem niedawno),ale  Andrzej  powinien mieć  lepsze  miejsca  do  zakupu  werku  z wychwytem Brocota(te  najpopularniesze  to  mowia Brocot  Visible  escapment -jak widać palety  i kotwice  z  przodu  tarczy) ja  nazwalem ten wychwyt  z  budzika  kolkowy  bo tak  mi  się  kojarzylo  z rocznikakow ze  tez  kilka  miało kolkowy wychwyt,tak  chyba pisaliśmy wtedy....Gdzies  czytałem ze te  kolki miały  przekroj walca ,później  wprowwdzono sciete  w  polowie ....Miałem takie werki  i  zegary kompletne  ale  czyscilem garaz  i poszly  gdzies.,...

[Andrzej Wachowicz 199]

@kumite

niestety nie mam mozliwosci bycia na Gieldzie na Kole

@tarant

czy ktos na naszym forum przebrnal przez ten opis i potrafi w sposob przystepny napisac o co chodzi ? oczywiscie pod warunkiem, ze znajdzie sie Ktos kto bedzie chcial i znalazlby na to czas.

pozdrawiam

[kiniol 2520]





@czerralf

Na zdjeciach, ktore zamiesciles nie widac dobrze ksztaltu zebow kola wychwytowego. Moge sie tylko domyslac, ze jest to wychwyt Brocota cofajacy.



A tak à propos dobrzeby bylo, gdyby znalazl sie ktos odwazny i zalozyl osobny temat opisujacy prace roznych wychwytow popartych dobrymi zdjeciami, a moze i krotkimi filmikami.



pozdrawiam

Tych filmików jest w sieci baaardzo dużo...

Edytowane 29 Maja 2017 przez kiniol

[janekp 503]

Polecam te  filmiki



https://www.youtube.com/channel/UC2h07cGBpJs8bF3OkgtJICg

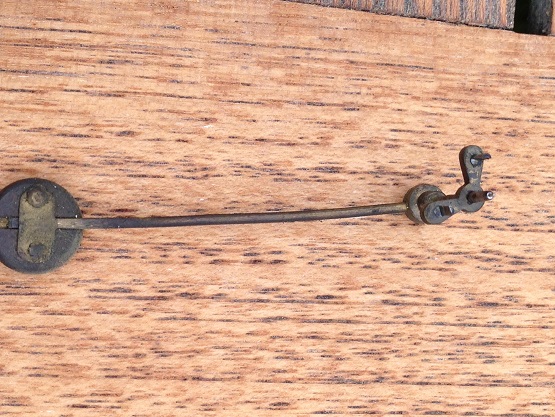

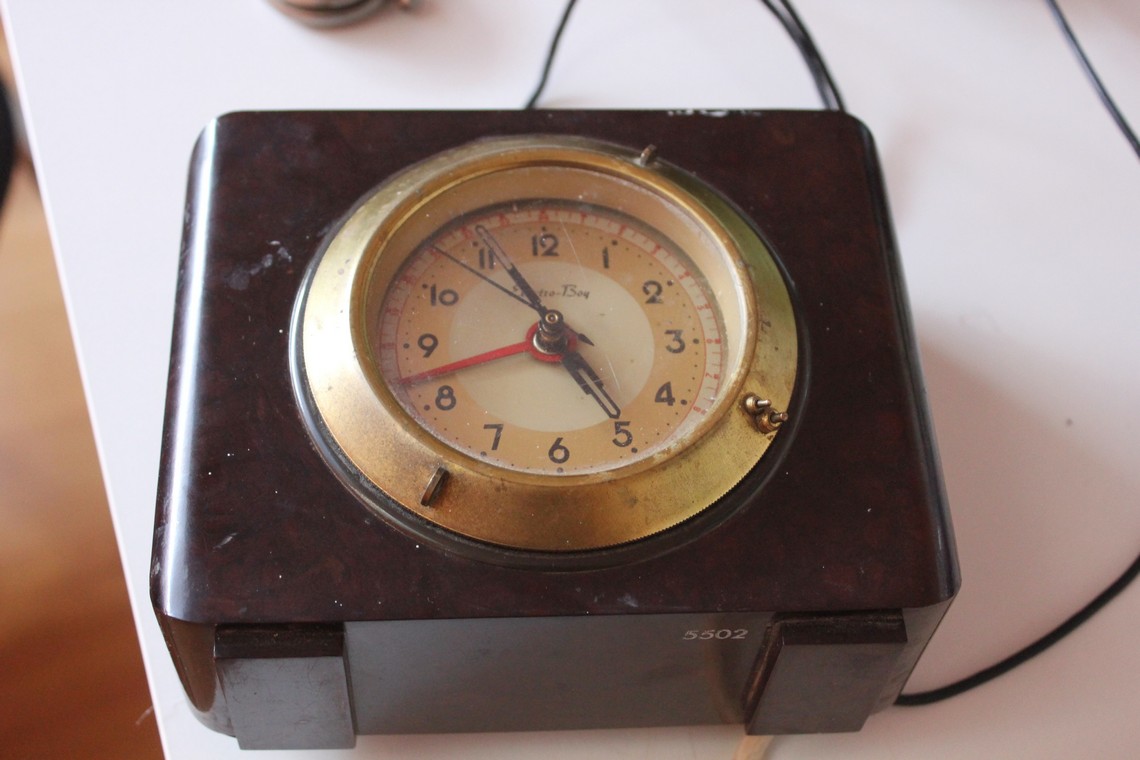

A  jako ze temat  o budzikach mało znana  firma  ze  Szwarcwaldu  Hugo Müller- Schuler   wypuscila kiedyś  takie cudaki

[Andrzej Wachowicz 199]

Jak zwykle PRAWIE wszystko sie zgadza, filmikow jest sporo,...........ale malo w nich tresci dydaktycznych. Mnie chodzilo o to, aby oprocz dobrego opisania konkretnego fizycznego zegara i jego uruchomienia, opisac, sfilmowac i zrobic zdjecia poklatkowe z opisem pracy wychwytu takiego zegara.

Moze nastepnym razem zrobie cos takiego  .

pozdrawiam

[tarant 4606]

Jestem przekonany, po lekturze tematu o "Francuzach" że dasz radę

PS. A Podwapińskiego masz?

[Andrzej Wachowicz 199]

@tarant

Dziekuje, ze wierzysz we mnie. Chyba powinienem teraz kupic nastepnego "Francuza", ale z wychwytem Brocota i wziac go na warsztat

pozdrawiam



P.S. Podwapinskiego gdzies mam, ale w formie elektronicznej, ktorej nie lubie. Nie ma to jak klasyczna ksiazka papierowa  .





Edit: Literowki



.

Edytowane 29 Maja 2017 przez Andrzej Wachowicz

[kasiaMF 233]

Oj, porobiło się w budzikach  warsztatowo. I  to jest bardzo ciekawa koncepcja . Damian Czasik co Ty na to?

Chłopaki  ( a może i nawet dziewczyny by chciały) może by tak na ten przykład na  wczesnej jesieni, gdzieś  w Srebrnej albo co....??

[kiniol 2520]

Mogę uchylić rąbka, że plany są...

Jak zwykle PRAWIE wszystko sie zgadza, filmikow jest sporo,...........ale malo w nich tresci dydaktycznych. Mnie chodzilo o to, aby oprocz dobrego opisania konkretnego fizycznego zegara i jego uruchomienia, opisac, sfilmowac i zrobic zdjecia poklatkowe z opisem pracy wychwytu takiego zegara.

Moze nastepnym razem zrobie cos takiego  .

pozdrawiam

To jest Twoje subiektywne odczucie, ja nie jestem zwolennikiem sztuki dla sztuki... i liczenia dobrze policzonego, szkoda życia  ...ale to jest moje subiektywne odczucie ...



http://allegro.pl/podwapinski-zegarmistrzostwo-6-zegary-i-zegarki-i6829855318.html

Edytowane 29 Maja 2017 przez kiniol

[Andrzej Wachowicz 199]

@kiniol



"To jest Twoje subiektywne odczucie, ja nie jestem zwolennikiem sztuki dla sztuki... i liczenia dobrze policzonego, szkoda życia  ...ale to jest moje subiektywne odczucie .."



Moze masz racje ?  Nie ma jednej recepty na zycie, co jest dla jednego dobre to dla drugiego nie musi i.t.d. i.t.p. Nie chce mi sie filozofowac  .

pozdrawiam



P.S. Dziekuje za linka.
