Wkradło się trochę haosu, to miało być o ćwiertniku, powinienem już dawno skończyć ale co chwila pakuję się w boczne tematy.

Nie dokończyłem poprawnie polerowania zębników wzdłużnego, będę jaszcze poprawiał. Polerowanie poprzeczne ćwiczę z zapałem od kilku dni. Zacząłem na kłowej ale nie miałem odpowiedniego (???) runnera? Tego trzymcia po stronie napędu z odpowiednią końcówką do zębników z dziurką.  Chodziło o pewne oparcie przy bardzo lekkim, luźnym trzymaniu polerownika. Tak docisk bardzo delikatny jest bardzo ważny przy tej zabawie. Z lorcha zębniki wypadały l latały po całym warsztacie. Dobrze, zrobiłem wreszcie porządek i to kilka razy.

Runnera do lorcha nie dorobiłem bo nie mam szlifiwanych prętów z narzędziówki fi 7 mm. A jak już przyjdzie zamówienie to na tokarce 8 mm tego nie zrobię, trzeba się będzie przeprosić z Pultrą 10 mm i zrobić jej mały remoncik.

Zamiast tego dorobiłem sobie runner do czopiarki.  Zamiast smykiem napędzam breloczkiem z wyciąganą linką. Działa świetnie, polecam jeżeli ktoś nie znał tego sposobu. Polerowanie weszło na trochę wyższy poziom.

Eksperymentyję na polerowniku ze stali narzędziowej, na mosiądzu, na cynku, na twardym drewnie ( grusza ) i oczywiście na twardej skórze.

Eksperymentuję przy różnych twardościach zębnika, z różnymi pastami.

Może kiedyś skończę...?.

Wczorajszy efekt jest moim zdaniem dużo lepszy od poprzednio pokazanegi, ale na zdjęciach tego nie widać. Świeci się jak psu ...wiecie co i zdjęcia wychodzą kiepskie.




Zostaje trochę "drutu" na krawędziach. Tym zajmę się później.

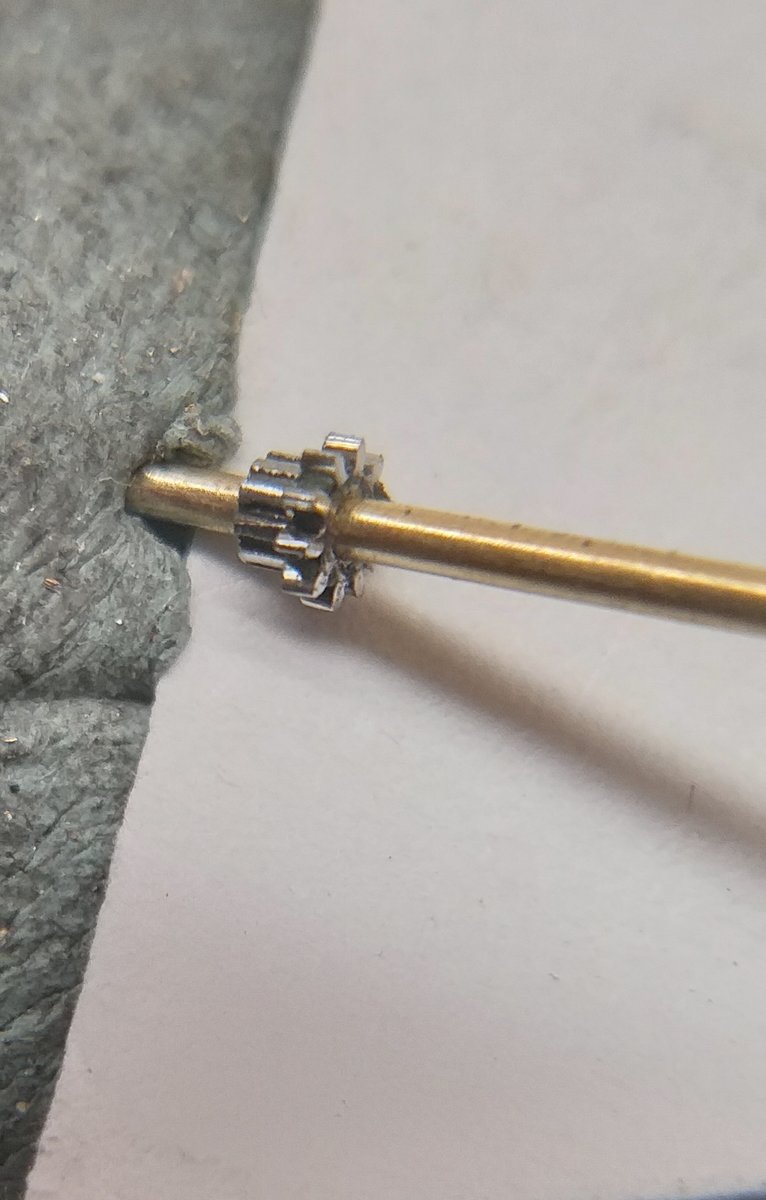

Tutaj na polerowniku ze stali.

Na koniec tego posta kawałek ( 1Mb maksimum do załadownia na forum) zdjęcia z przygotowania zębników na tokarce kłowej. Ktoś pytał o tokarkę kłową.


Noża nie widać, rąk mam za mało albo toczę albo zdjęcia.


  • What one fool can do, another can.

Share this post


Link to post
Share on other sites

Z zębnikiem koła minutowego poszło łatwiej.

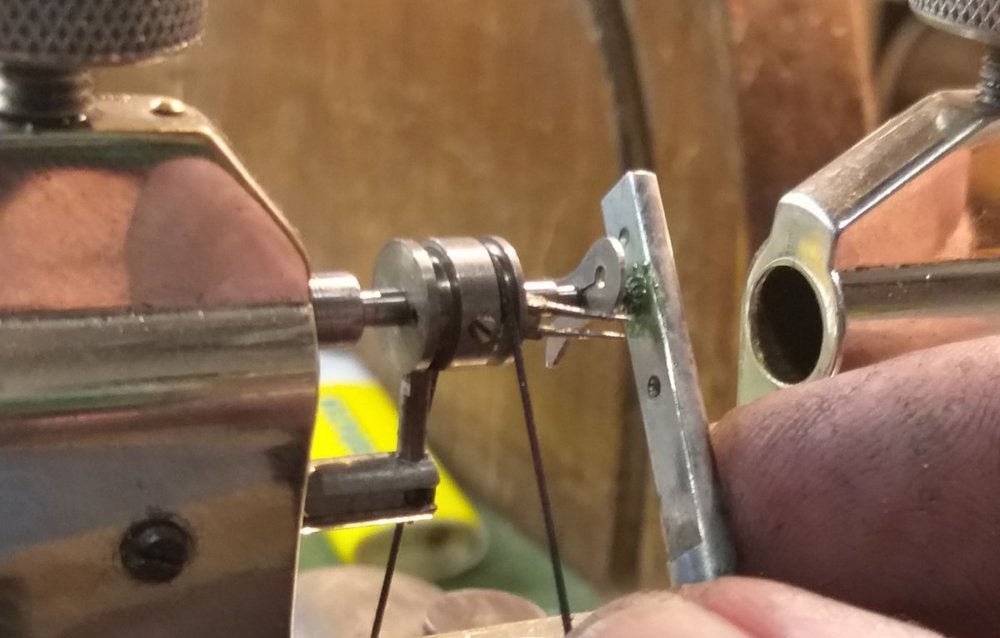

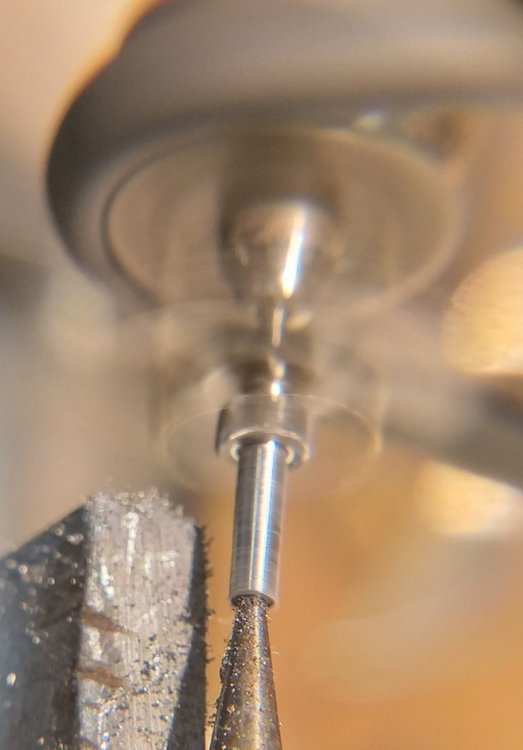

Poler na tokarce ustawionej jako polerka do łebków wkrętów. ( Tak Roman nie można mieć wszystkiego ?).


Wrzeciono wzdłuż osi ma zostawiony luz na obejmie. Docisk delikatny ręką. Zostawiam też lyźny pasek napędu.

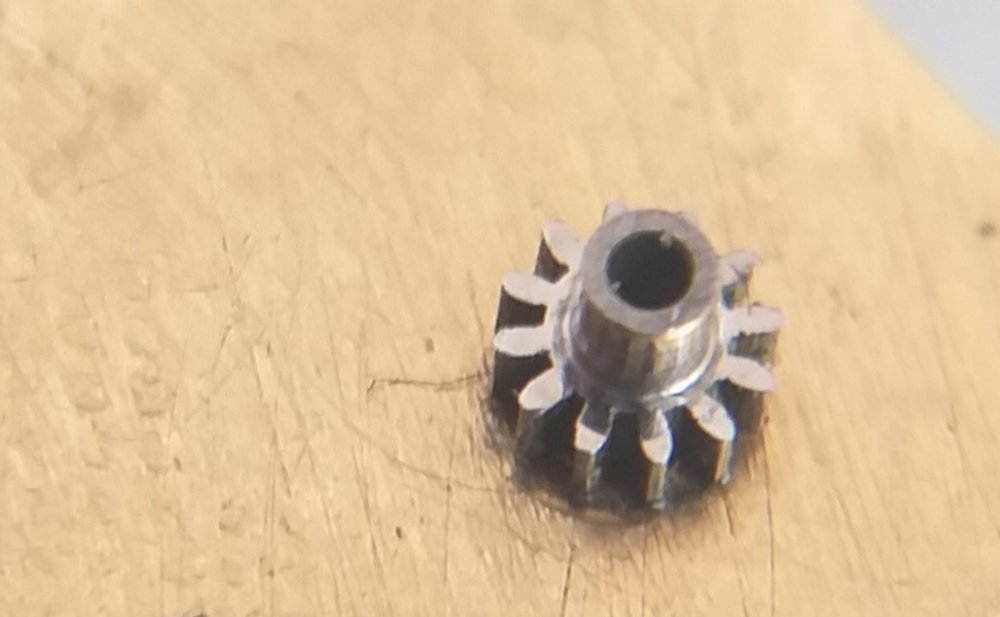

Efekt

Nie pokazałem obróbki i nitowania zębnika w kole.   Może później.








  • What one fool can do, another can.

Share this post


Link to post
Share on other sites
Posted (edited)

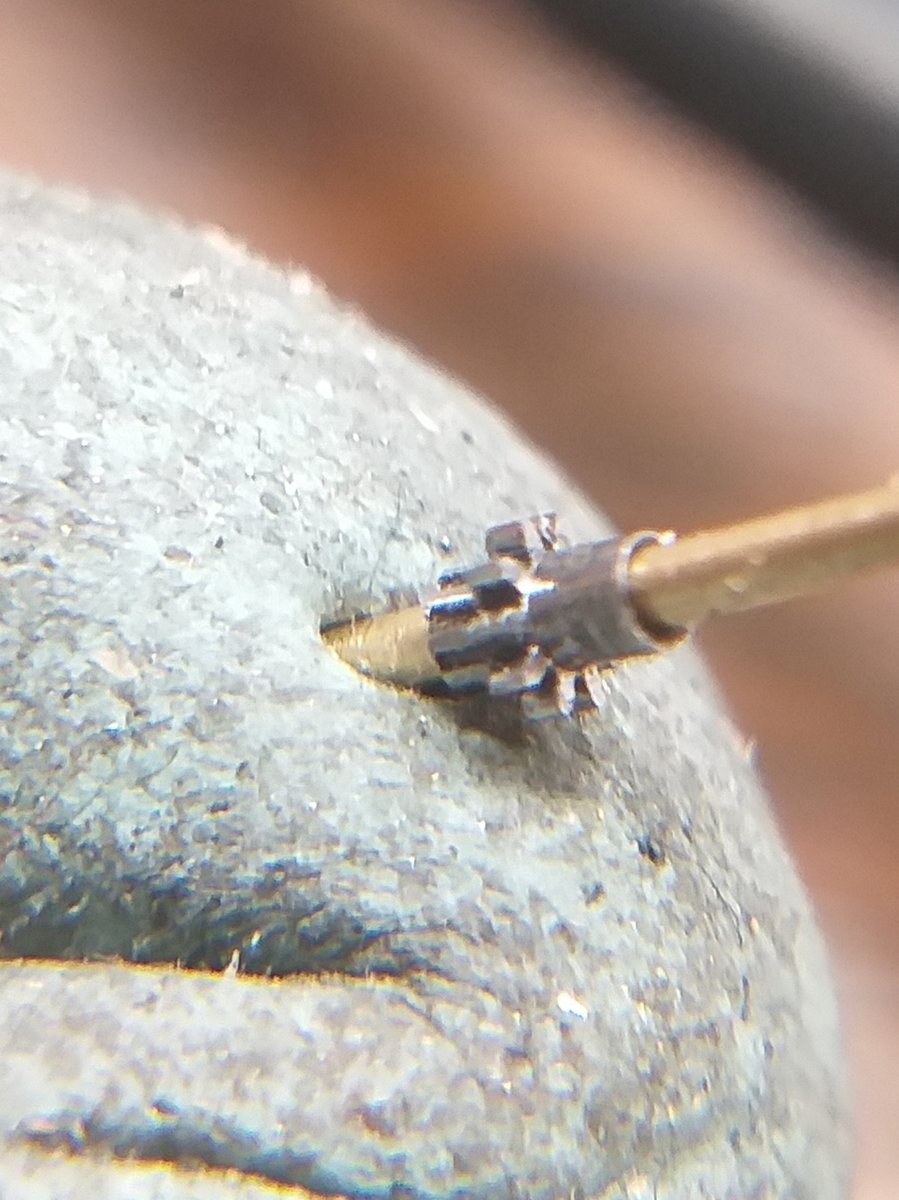

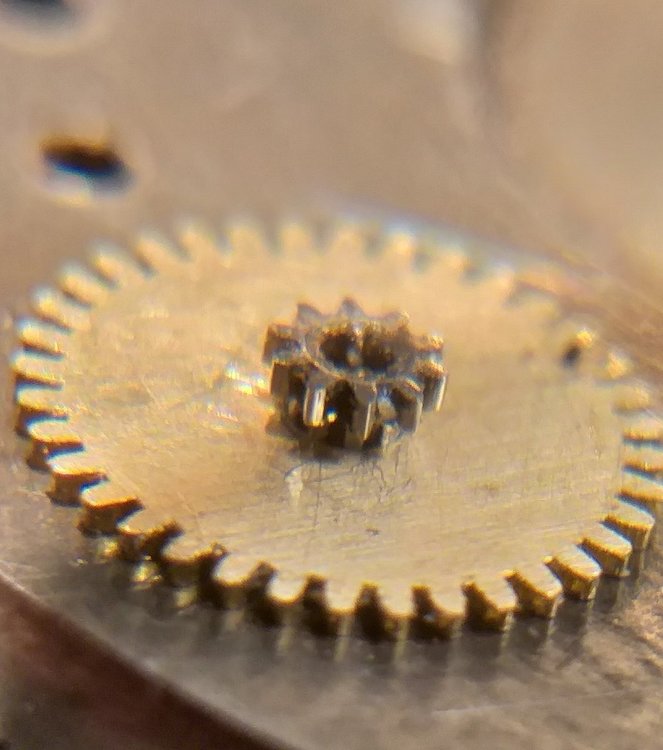

Brakujący zębnik nitowany w kole.

po polerowaniu20200501_141636.thumb.jpg.ed5024be4bb48803101809338f80cdb5.jpg

Obcięty zbędny fragment.


Wstępnie wciśnięty w koło


Nitowanie .


Nadmiar od spodu zdjęty na tokarce i ponownie nitowany wciskanym stożkiem. Delikatnie.

Do poprawnego połączenia ważne było przygotowanie średnicy zębnika w części wciskanej w koło większej o 6-8 setnych od średnicy otworu w kole.

Błędem było  zmniejszanie grubości koła po wykonaniu frezowania zębów. Po stronie szlifowanej ( od dołu ) widać na zdjęciach tzw drut na krawędziach.  Trochę trwało usuwanie.

Koło godzinowe wykonane wcześniej posłużyło tylko do wyznaczenia doświadczalnie grubości, wysokości i średnicy pod wskazówkę. Mając te wymiary prościej było wykonać wszystko od nowa.



Wygląda że pasuje i działa


Brakuje tylko ćwiertnika.

Polerowanie zębników będę musiał jeszcze poćwiczyć.

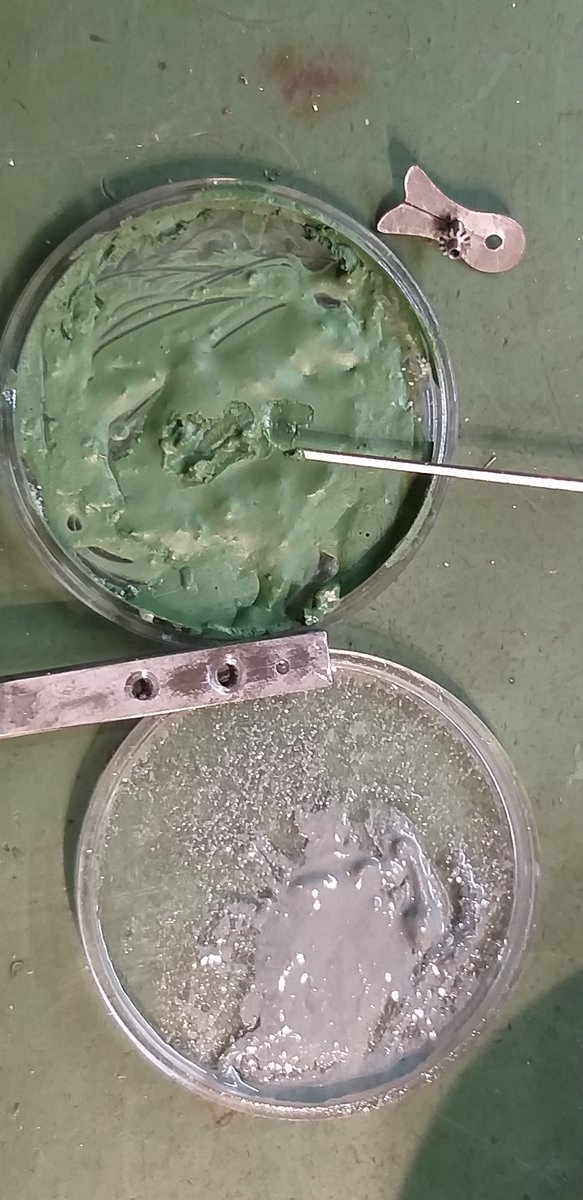

Stalka nie może wyglądać tak jak na tym zdjęciu, z wypolerowanymi śladami po poprzednich polerowaniach.


Musi być wyszlifowana na płasko po każdym polerowaniu.


Używałem wstępnie pył z osełki ok. 800 zeskrobany krawędzią n.p. stalki hss zmieszany z olejem. Daje równe gładkie matowe powierzchnie zębów.

Następnie pasta polerska z odrobiną pyłu diamentowego.

Ostatni etap to poler na cynku.




Może du..y nie urywa ale ja akceptuję jak dobry.


następne będą tylko lepsze.





Edited by szalony amator

  • What one fool can do, another can.

Share this post


Link to post
Share on other sites

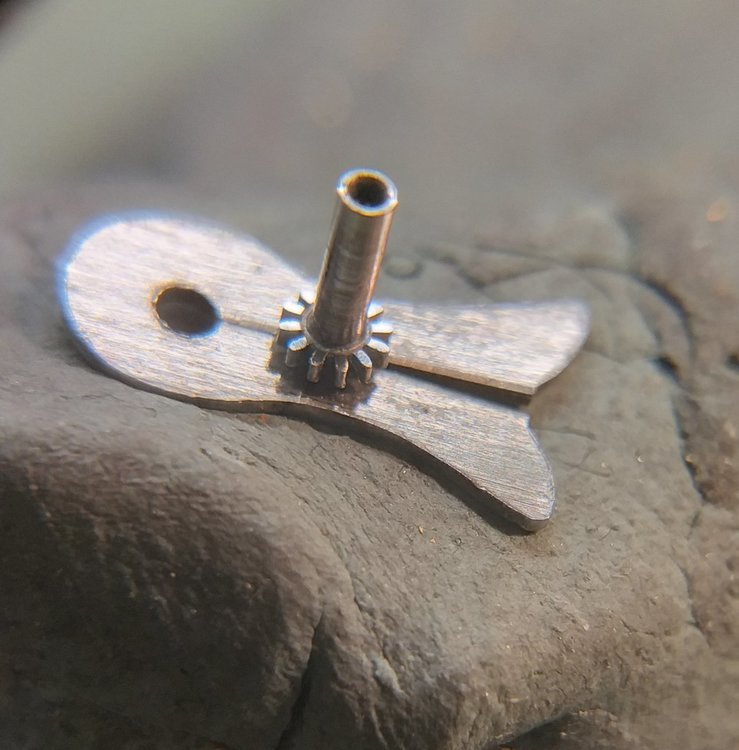

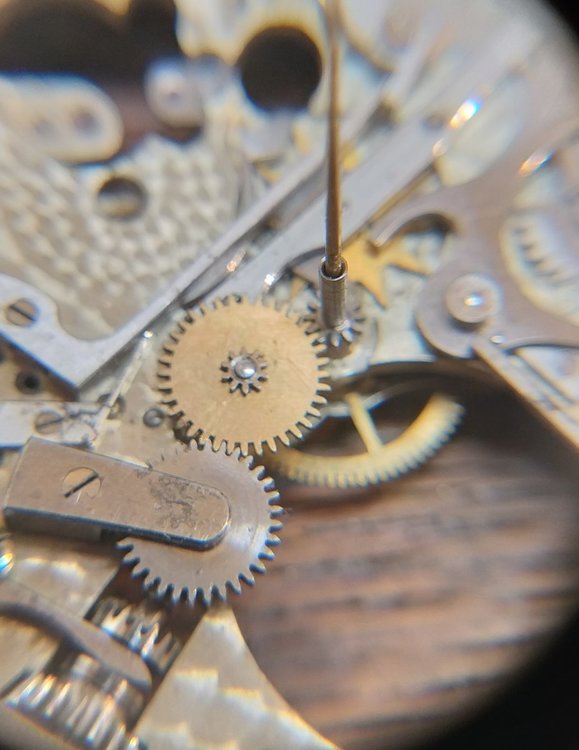

No to pasujemy ćwiertnik, 20200507_201331.thumb.jpg.c2c2b7d0d7da524d71291821713227bb.jpg

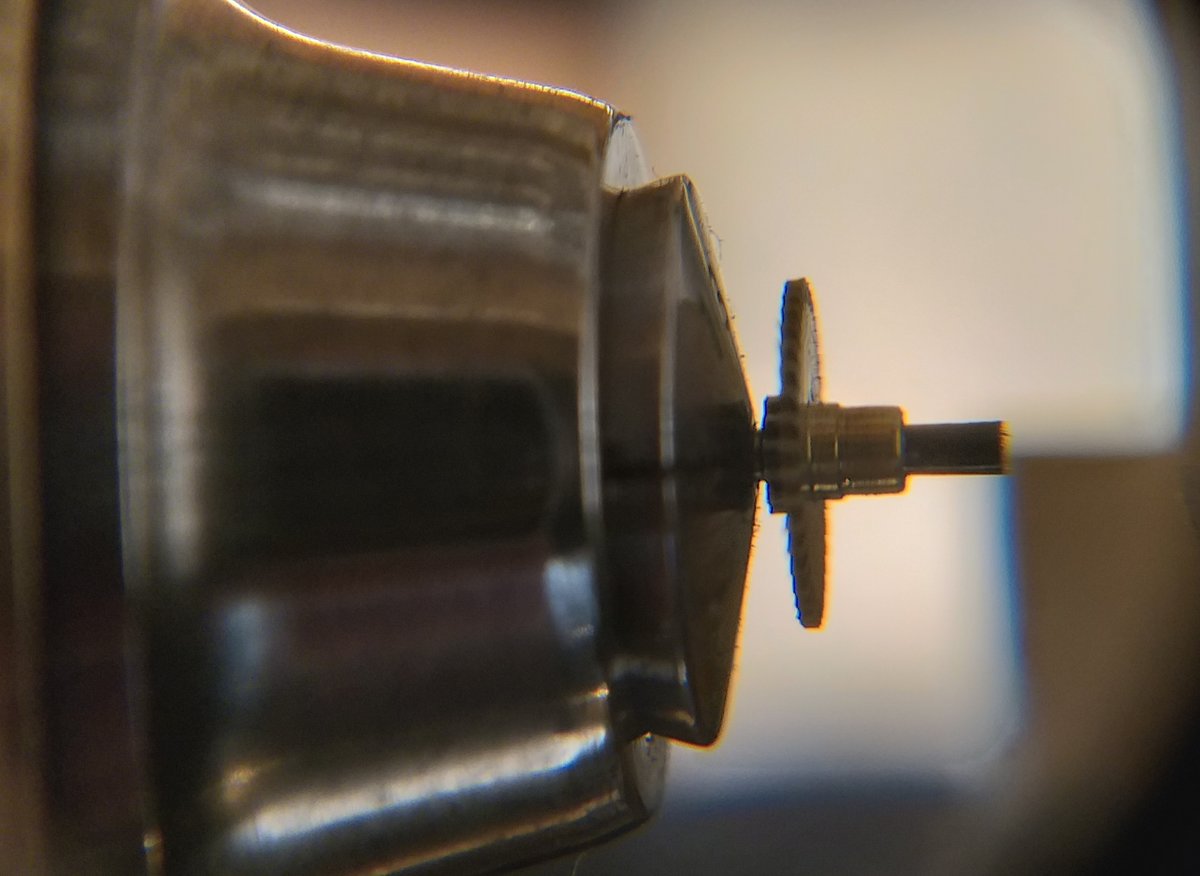

Po spasowaniu średnic

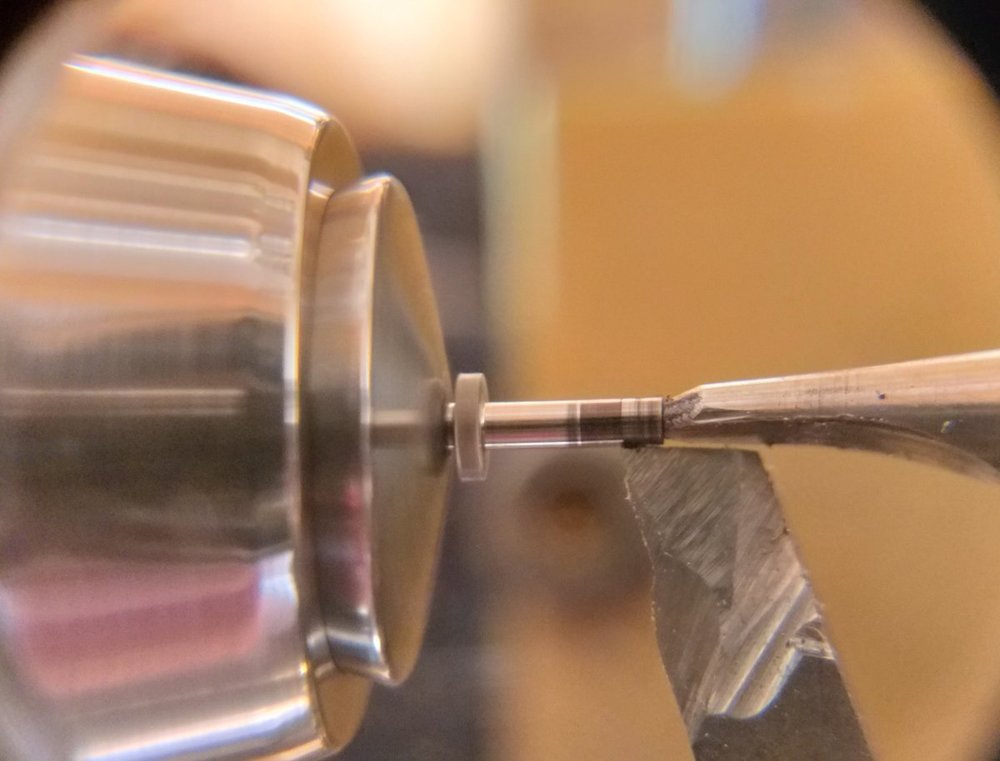

Pomiar wysokości


Oops, ten nóż wygläda fatalnie jak siekierą ostrzony.

(To mi przypomniało,że mam gdzieś zdjęcia i rysunki przystawki Levina na ww do ostrzenia noży.)

To jest widia, ćwiertnik zostawiłem b. twardy szło ciężko.

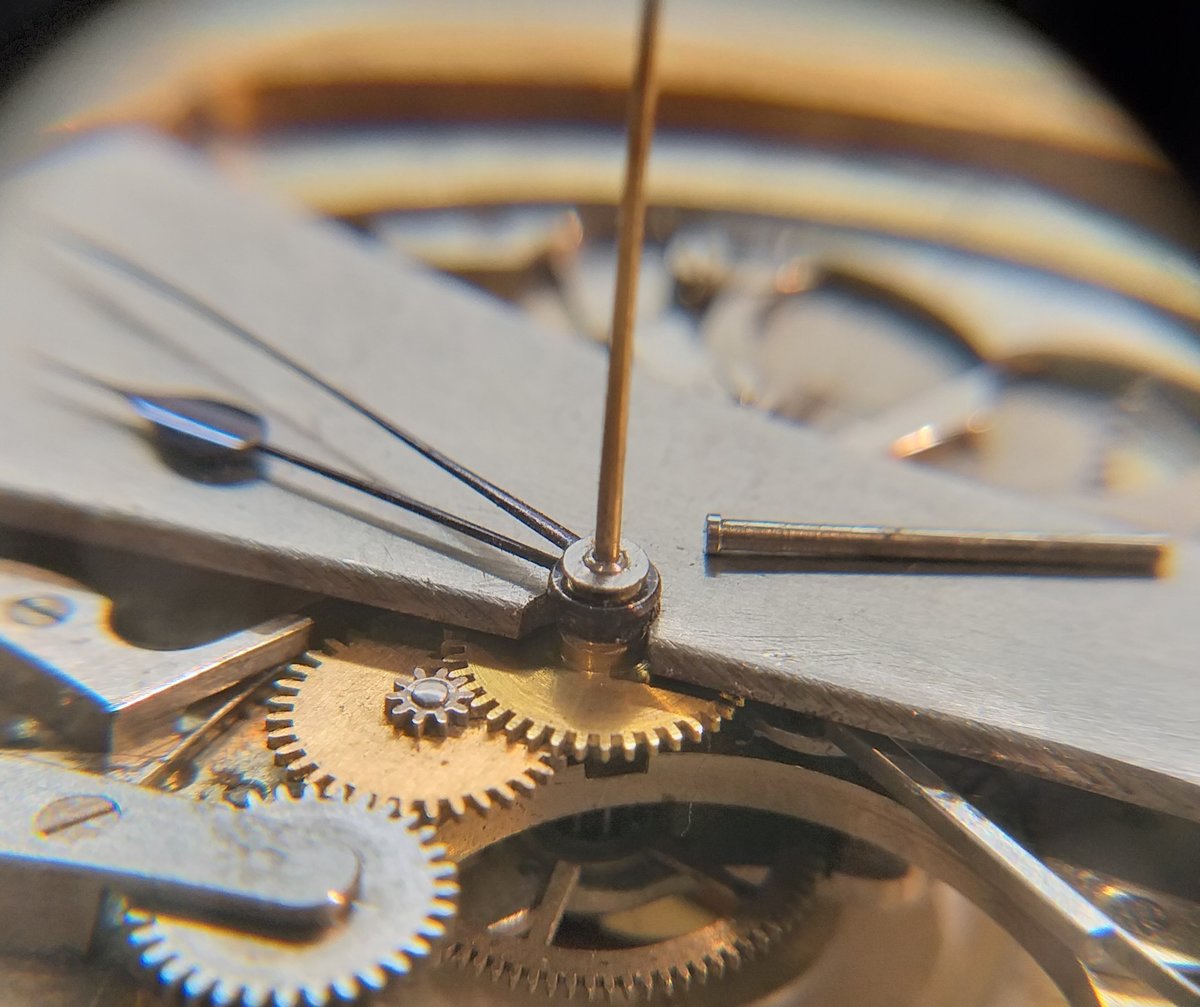

Po spasowaniu, całe przełożenie razem ze wskazówkami. Przełożenie pracuje luźno i swobodnie napędzane od osi centralnej oraz od  strony wałka/koronki. Na zdjęciu również surowczyk na wałek spinający oś koła centralnego z ćwiertnikiem.




To kółko to przygotowany surowczyk na rozetę kwadransową mocowaną na ćwiertniku pod uzębieniem.



  • What one fool can do, another can.

Share this post


Link to post
Share on other sites
Posted (edited)

No to szacun.  (przepraszam, że się wcinam)

 :)

Edited by mkl1

Share this post


Link to post
Share on other sites
W dniu 3.05.2020 o 17:10, szalony amator napisał:

...................

Poler na tokarce ustawionej jako polerka do łebków wkrętów. ( Tak Roman nie można mieć wszystkiego ?).

..................

Wrzeciono wzdłuż osi ma zostawiony luz na obejmie. Docisk delikatny ręką. Zostawiam też lyźny pasek napędu.

....................

Janusz zamiast siedzieć przy zegarkach lub w necie szukając maszynek których jeszcze nie mam :D

Przygotowuję następną odsłonę zabawy "Co to jest" - "i do czego służyło" ;)

Mam nadzieję że koło 17 pojawi się nowa odsłona - tylko błagam nie odpowiadaj od razu "opener for polished canning"

bo ułatwisz Kolegom :) błyskawiczną odpowiedź  a jeśli już musisz ciągle o tym otwieraczu do konserw to użyj jakiegoś trudniejszego

języka n.p. francuskiego lub suahili :D.



Pozdrawiam

Roman

Share this post


Link to post
Share on other sites

Ale ja z rguły nie wiem.

Inwencja ludzka nie zna granic, ilość narzędzi z gatunku "przerost techniki nad zdrowym rozsądkiem" jest ogromna. Na szczęście dla rozwoju zegarmistrzoztwa większość tego "złomu" skupujesz.


  • What one fool can do, another can.

Share this post


Link to post
Share on other sites

Większość narzędzi zegarmistrzowskich jest dla ludzi nie posiadających zdolności manualnych... takie odnoszę wrażenie...


Porządek na serwisie o niczym nie świadczy. Często najlepsze usługi świadczone są przez geniuszy w totalnym bałaganie…

Share this post


Link to post
Share on other sites
44 minuty temu, szalony amator napisał:

Ale ja z rguły nie wiem.

Inwencja ludzka nie zna granic, ilość narzędzi z gatunku "przerost techniki nad zdrowym rozsądkiem" jest ogromna. Na szczęście dla rozwoju zegarmistrzoztwa większość tego "złomu" skupujesz.



Powtórzę credo które kiedyś usłyszałem od starego zegarmistrza "Zegarmistrzostwo jest sztuką 1000 i jednego narzędzi" tego jednego dlatego że zawsze jego brakuje :)

Tak zbieram ten "złom" i to lubię :) chociaż znam kilku którzy na taki sam "złom" (np. pompkę do tokarki) wydali tyle że ja bym nigdy nie wydał :D



36 minut temu, kiniol napisał:

Większość narzędzi zegarmistrzowskich jest dla ludzi nie posiadających zdolności manualnych... takie odnoszę wrażenie...



Oczywiście wszystko można zrobić przy pomocy młotka, pilnika i śrubokrętu - ale to dla wybitnie zdolnych ;) (a ja się do takich nie zaliczam).



Pozdrawiam

Roman

Share this post


Link to post
Share on other sites
1 godzinę temu, Kieszonkowe napisał:



Powtórzę credo które kiedyś usłyszałem od starego zegarmistrza "Zegarmistrzostwo jest sztuką 1000 i jednego narzędzi" tego jednego dlatego że zawsze jego brakuje :)

Tak zbieram ten "złom" i to lubię :) chociaż znam kilku którzy na taki sam "złom" (np. pompkę do tokarki) wydali tyle że ja bym nigdy nie wydał :D





Oczywiście wszystko można zrobić przy pomocy młotka, pilnika i śrubokrętu - ale to dla wybitnie zdolnych ;) (a ja się do takich nie zaliczam).



Pozdrawiam

Roman

Ważne Roman, by to zbieranie Ciebie cieszyło... reszta, hmm... poza kasą, nie ma znaczenia...


Porządek na serwisie o niczym nie świadczy. Często najlepsze usługi świadczone są przez geniuszy w totalnym bałaganie…

Share this post


Link to post
Share on other sites

W poszukiwaniu narzędzi pokazanych przez Kol. Romana w innym temacie, u Podwapińskiego znalazłem coś takiego - z gatunku "przerostu techniki nad zdrowym rozsądkiem"... IMG_20200511_104749.thumb.png.94f5d3cdc0fff2a1229b0c7823bc6ae4.png

No chyba, że w dużym zakładzie zegarmistrzowskim, gdzie jest do podkręcania ze 100 zegarków. Podobno były też elektryczne...

Pozdrawiam Jacek

Share this post


Link to post
Share on other sites
Posted (edited)
1 godzinę temu, JASI napisał:

W poszukiwaniu narzędzi pokazanych przez Kol. Romana w innym temacie, u Podwapińskiego znalazłem coś takiego - z gatunku "przerostu techniki nad zdrowym rozsądkiem"... IMG_20200511_104749.thumb.png.94f5d3cdc0fff2a1229b0c7823bc6ae4.png

No chyba, że w dużym zakładzie zegarmistrzowskim, gdzie jest do podkręcania ze 100 zegarków. Podobno były też elektryczne...

Pozdrawiam Jacek



Prosisz  ;) - to masz :D :D :D






To narzędzie pokazywałem podczas "Warsztatów zegarmistrzowskich" w Gdańsku w ubiegłym roku.

Wówczas Koledzy będący na tych warsztatach też mieli problem z identyfikacją.

Tak jak kiedyś chyba wspominałem gromadząc narzędzia zegarmistrzowskie udało mi się zebrać praktycznie

wszystkie które prezentowane są w 3 tomie "Zegarmistrzostwa" a nawet trochę takich których tam nie ma :) .

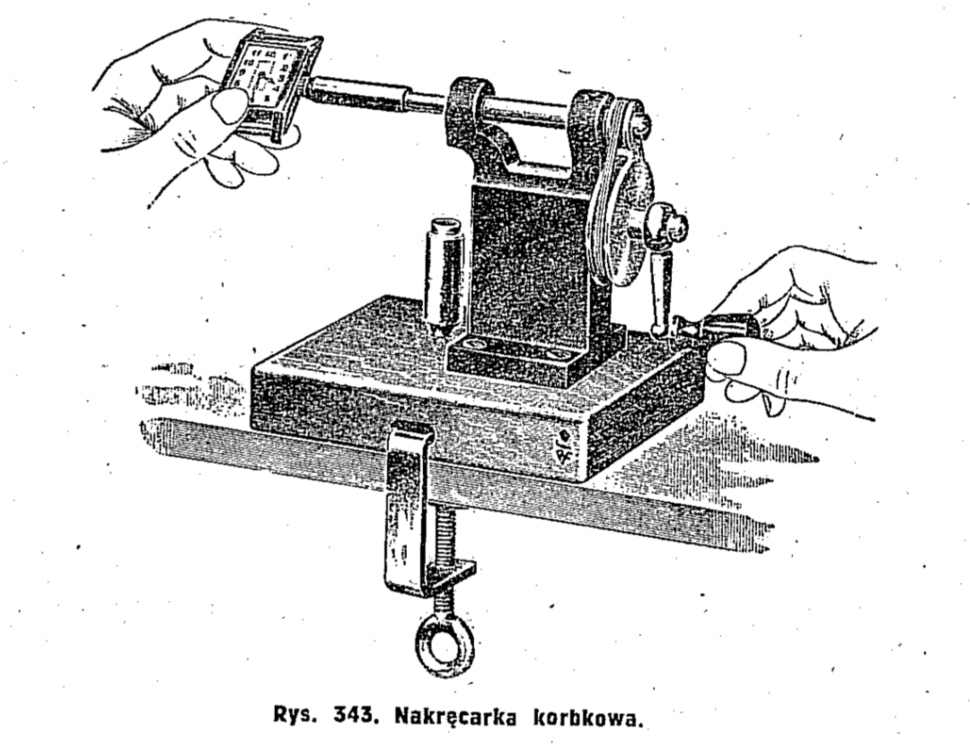

Ta nakręcarka różni się od tej prezentowanej przez Podwapińskiego tym że ma uniwersalne zaciskowe szczęki

dopasowywujące się do średnicy koronki.  I mimo że mam kilkaset kieszonek to nigdy jej nie użyłem :D.



Pozdrawiam

Roman

Edited by Kieszonkowe
styl

Share this post


Link to post
Share on other sites

Ale za to ta na rysunku ma jeszcze przekładnię i nie trzeba tyle kręcić ?

Share this post


Link to post
Share on other sites

Koniec krótkiej przerwy.



Przygotowanie do wykonania rozety pod ćwiertnik do repetiera kwadransowego.

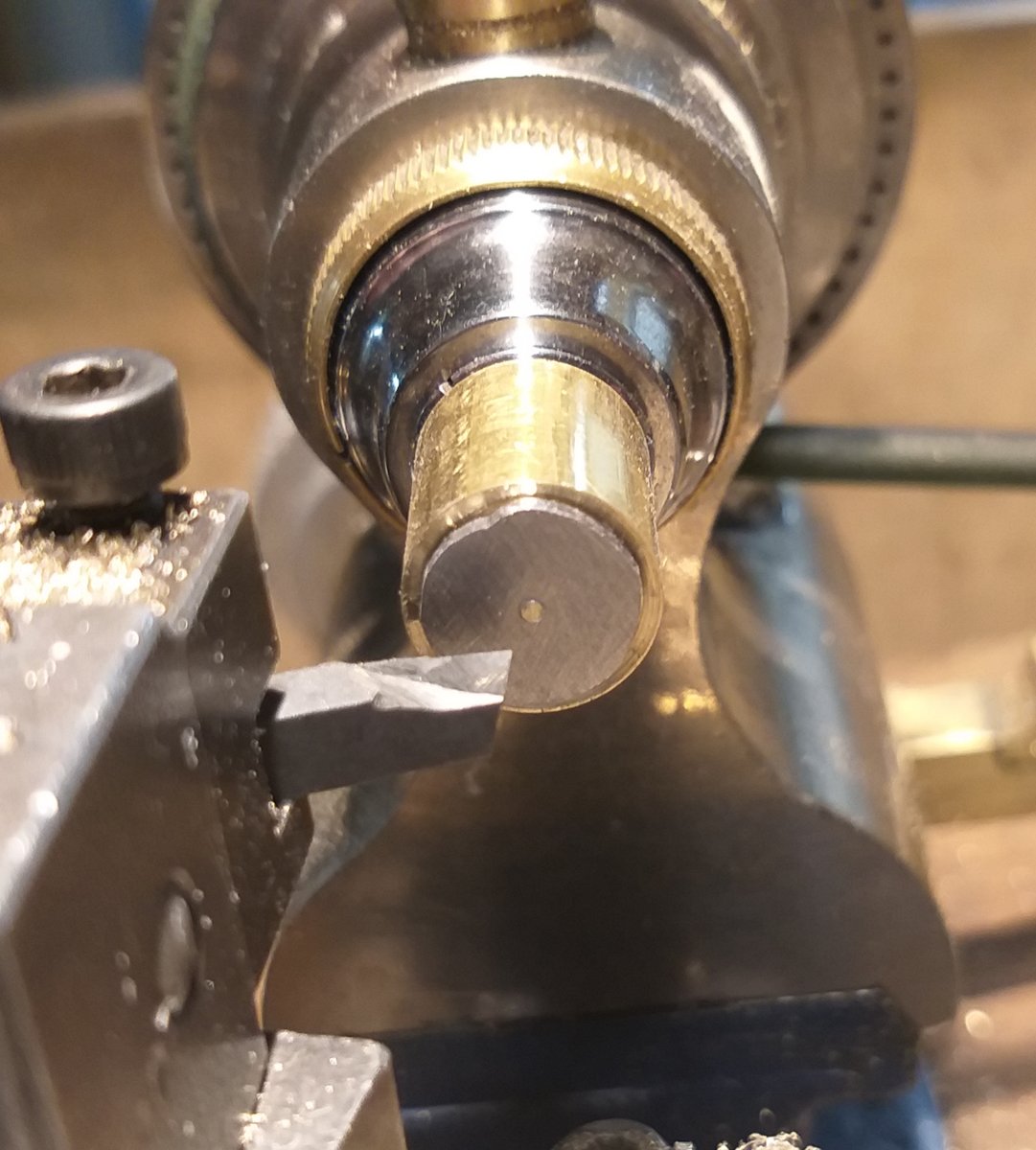

Surowczyk.

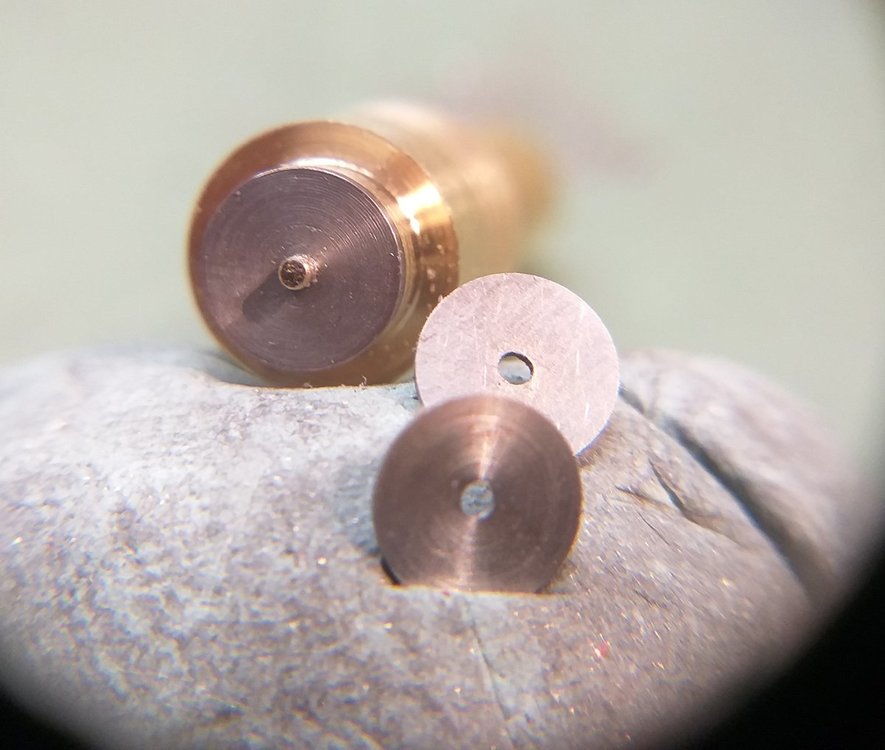

Gotowy składa się z dwóch elementów więc jest jeden zapas na pomyłki.

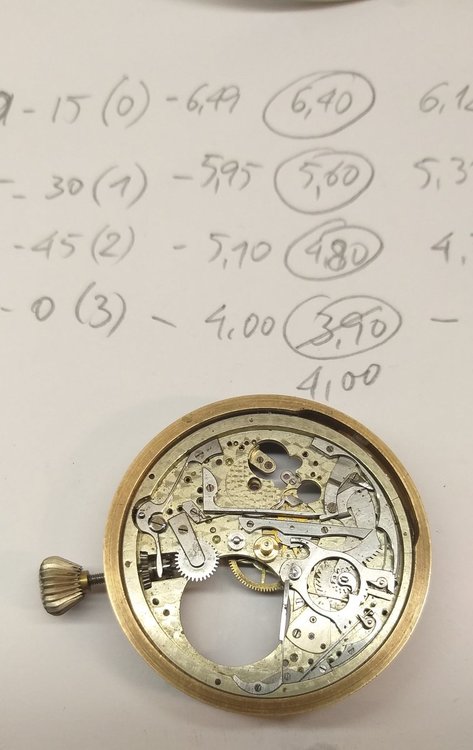

Wymiary chociaż można było policzyć z dłuugości dżwigni i odległości osi obrotu ja wolałem zdobyć doświadczalnie. Wykonałem element próbny z mosiądzu i zmieniałem jego średnicę co 0,05 - 0,10 mm i sprawdzałem wychylenie dźwigni kwadransów w stosunku do zèbów gongów.



Średnica maksymalna,








Średnica najmniejsza i wyniki średnic dla kwadransów.








Projekt koła kwadransów i .. nie wiem jak nazwać,   "dynks"  bezpiecznik który ma pewien kąt swobody odrotu w stosunku do koła/rozety kwadransów, ok 20 stopni. Jednocześnie to ten dynks zazębia się z rozetą - kołem gwiździstym godzin, więc raz na każdy obrót ćwiertnika powoduje przeskok koła gwiaździstego godzin o 1/12. Ten przeskok wysuwa fragment dynksu skokowo tak aby w momencie zmiany godziny kwadranse przeskoczyły zawsze z 3 na 0.

Nie wiem czy to jasne ale trudno. Wiem że kiepsko tłumaczę.

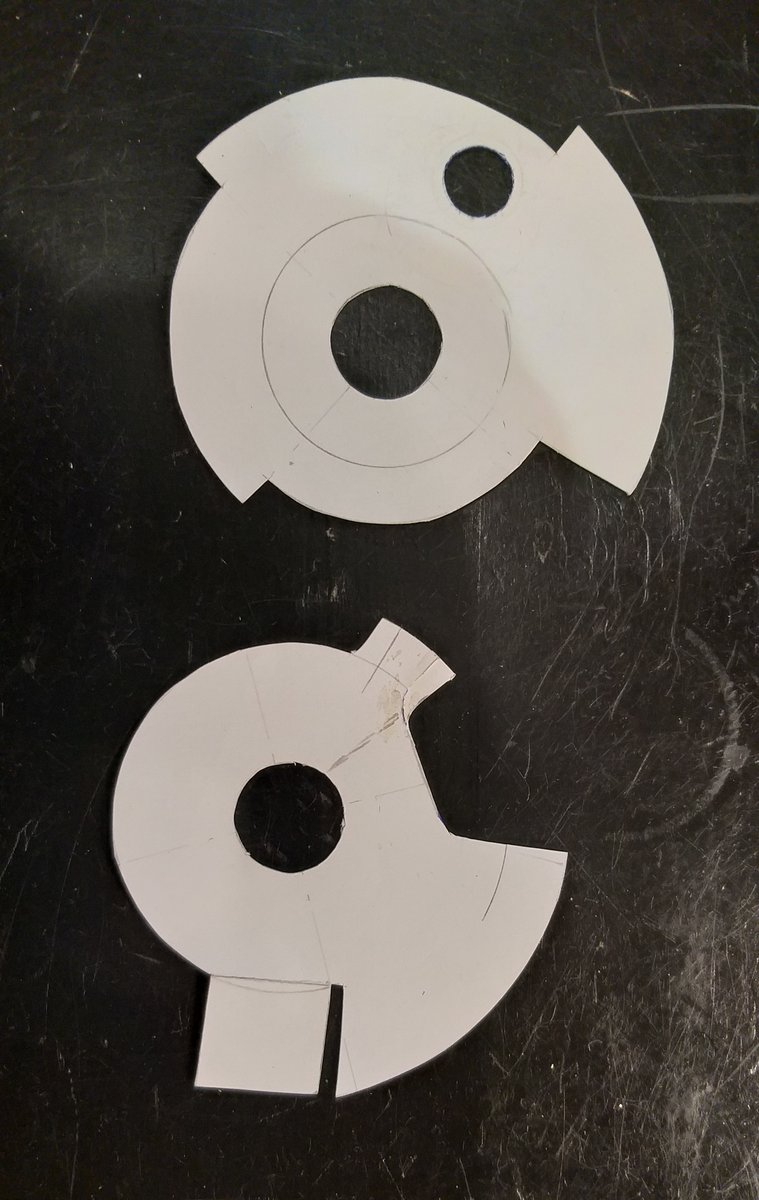

Model z kartonu koła kwadransów i bezpiecznika ( dynks ).

Mam trochę wyobraźni ale model zawsze pomaga.




Jak sprawdzę jeszcze raz wszystko to zacznę wycinanie.


  • What one fool can do, another can.

Share this post


Link to post
Share on other sites

Rozeta mająca 4 sektory na różnych średnicach będzie zanitowana na ćwiertniku tuż pod uzębieniem. Pod nią będzie ten element bez nazwy, zapewniający przeskok kwadransów z 3 do 0 w tYm samym czasie gdy nastąpi zmiana godziny. Ta część musi mieć swobodę obrotu ( o pewien kąt ) w stosunku do ćwiertnika z rozetą. Pierścień sprężynujący będzie miał zadanie zapewnić aby ruchoma część nie spadała i zawsze pracowała w tej samej płaszczyźnie.



Ten pierścień, zawleczka jest mały. A jak wiemy rozmiar robi różnicę. Ja osobiście bardzo lubię malutkie części do zegarków robić.



UWAGA!  Nie robiłem tej zawleczki z gwoździa ani z parasolki.



Po przetoczeniu na pdpowiednią średnicę zewnętrzną i wywierceniu otworu stal narzędziową poddałem hartowaniu a następnie odpuściłem do stanu sprężystego.

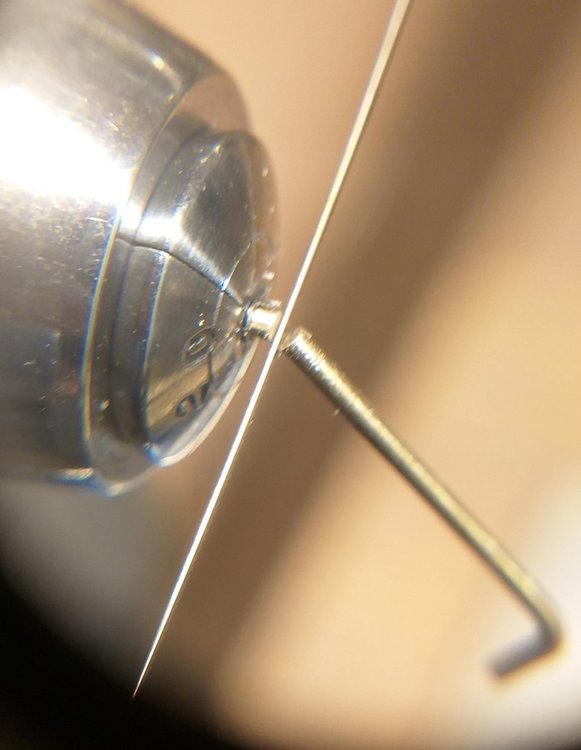

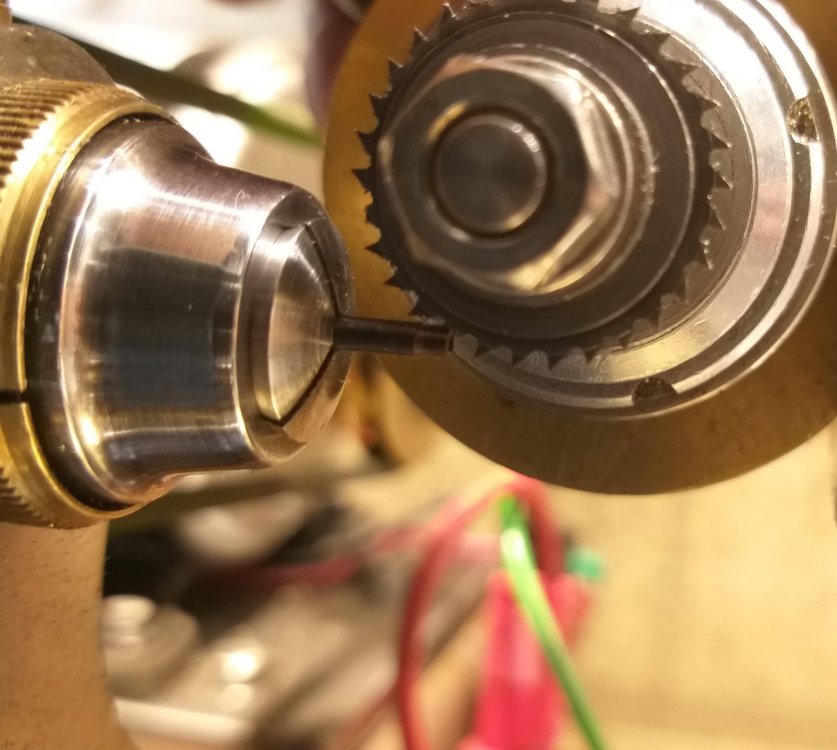

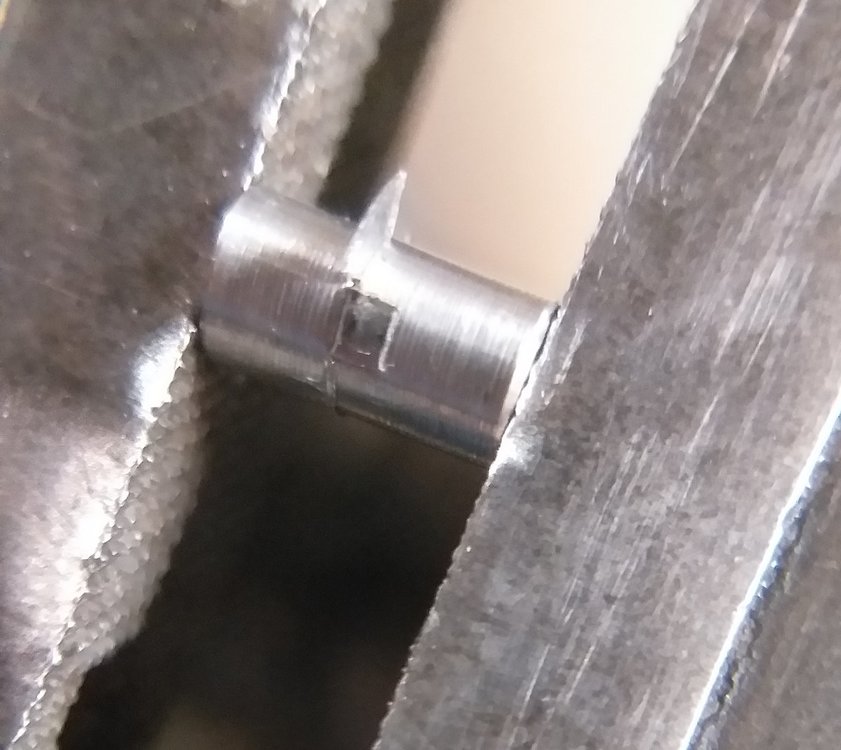

Nacinanie wzdłużne.20200516_183649.thumb.jpg.df2f08ee2167e98a0cbfc64b4b99e01e.jpg

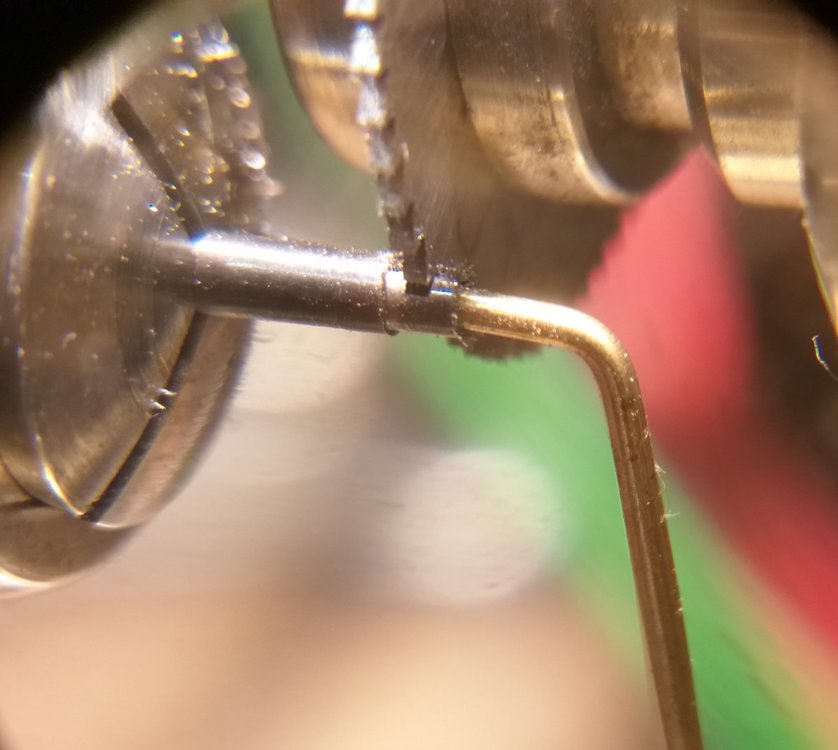

Odcinam z lekkim nadmiarem na szlif.

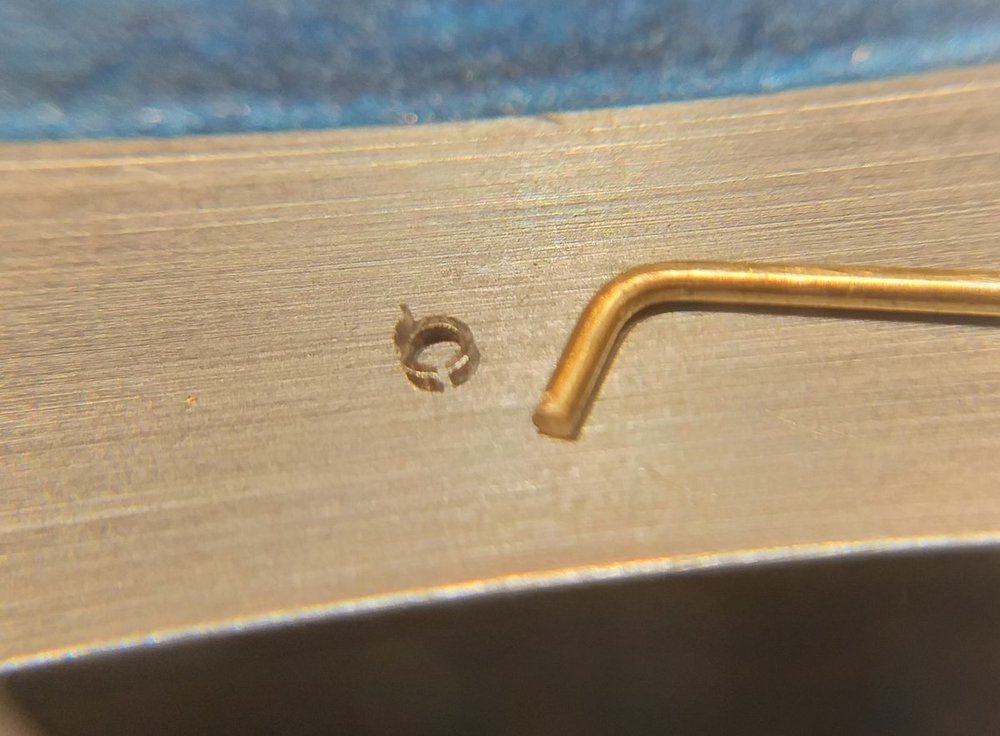

Aby nie poleciał sobie za daleko użyłem wałeczka mosiężnego.




Zaraz po odcięciu

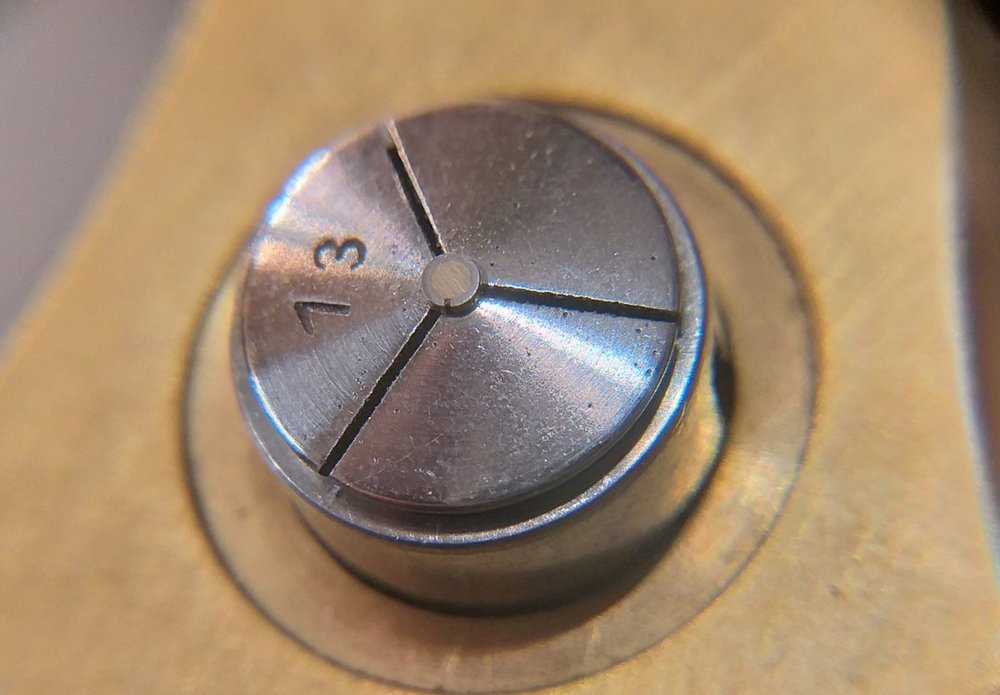

Przygotowanie do toczenia






Po toczeniu od czoła, szlif po obwodzie




Wykończenie obustronnie na odpowiednią grubość

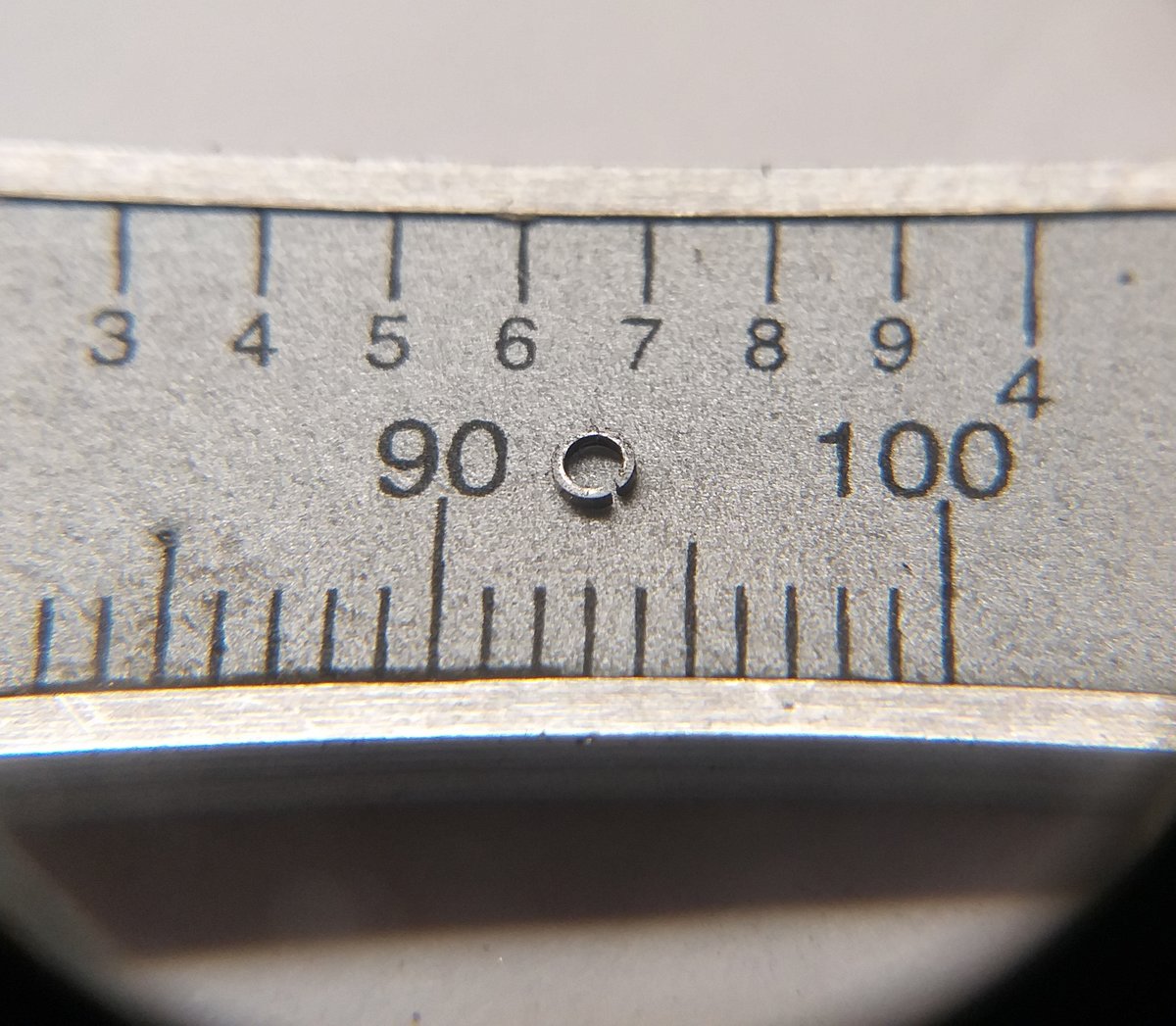

W zbliżeniu

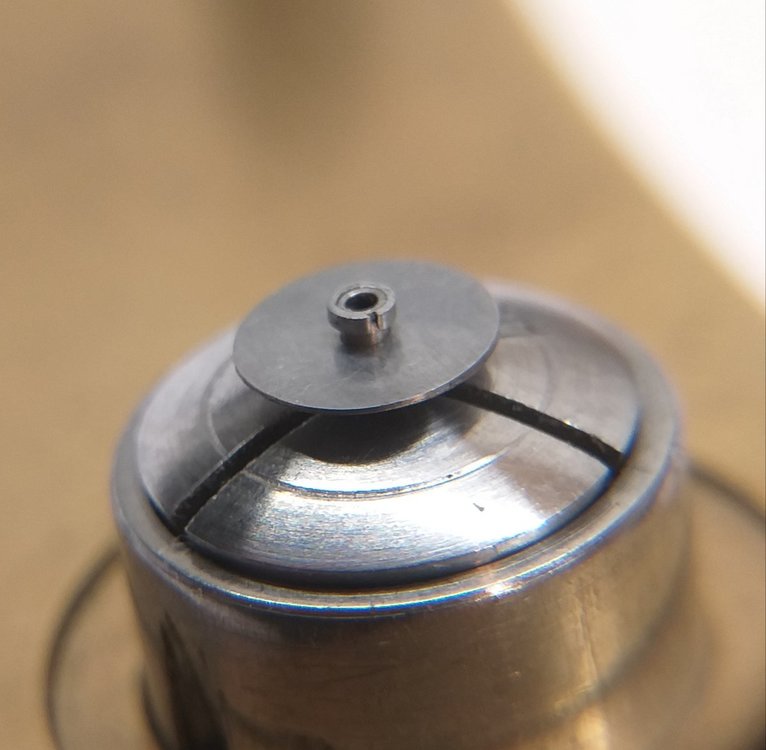

Na ćwiertniku






I luzem





  • What one fool can do, another can.

Share this post


Link to post
Share on other sites
Posted (edited)

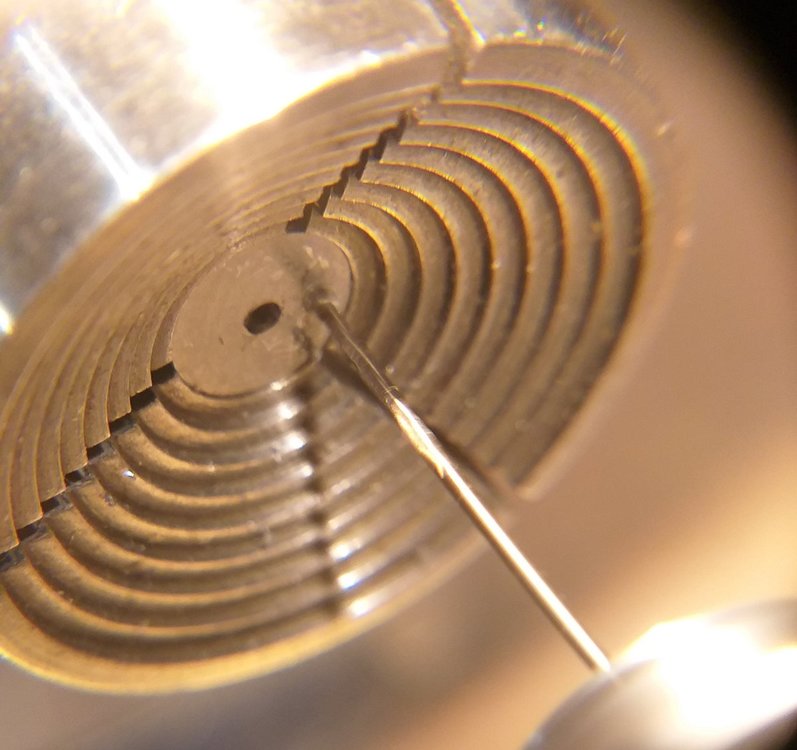

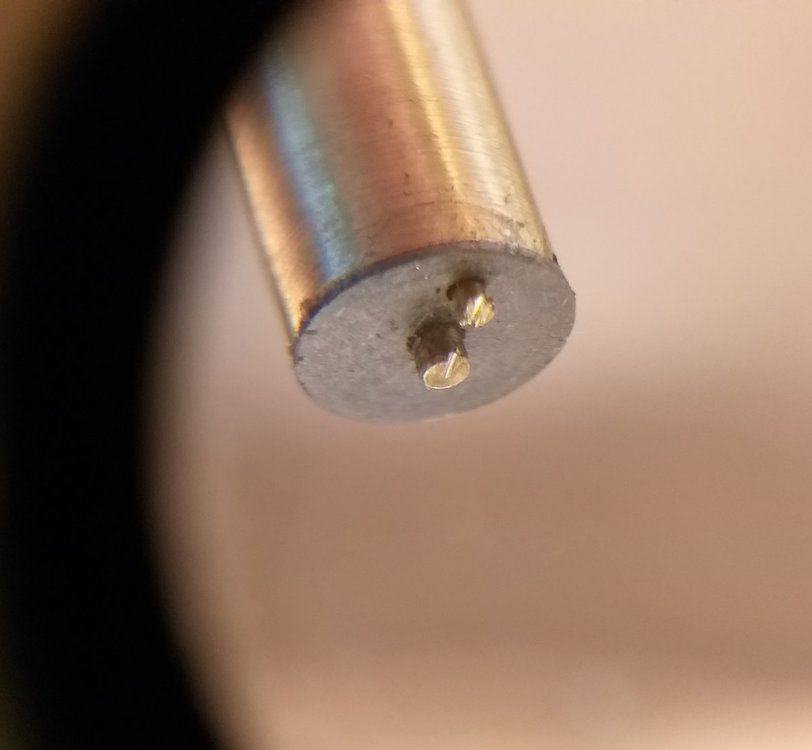

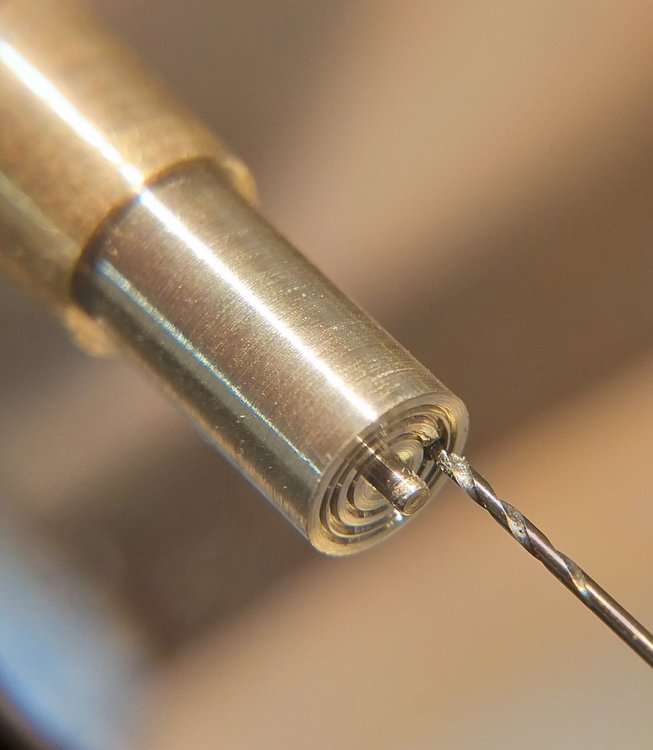

Na początek takie narzędzie sobie zrobiłem, trzeba jeszcze zahartować. Pytanie wiadomo do kogo, do czego toto będzie służyć?20200517_202825.thumb.jpg.3a8bef399744ca5bf4bd476ebd121429.jpg

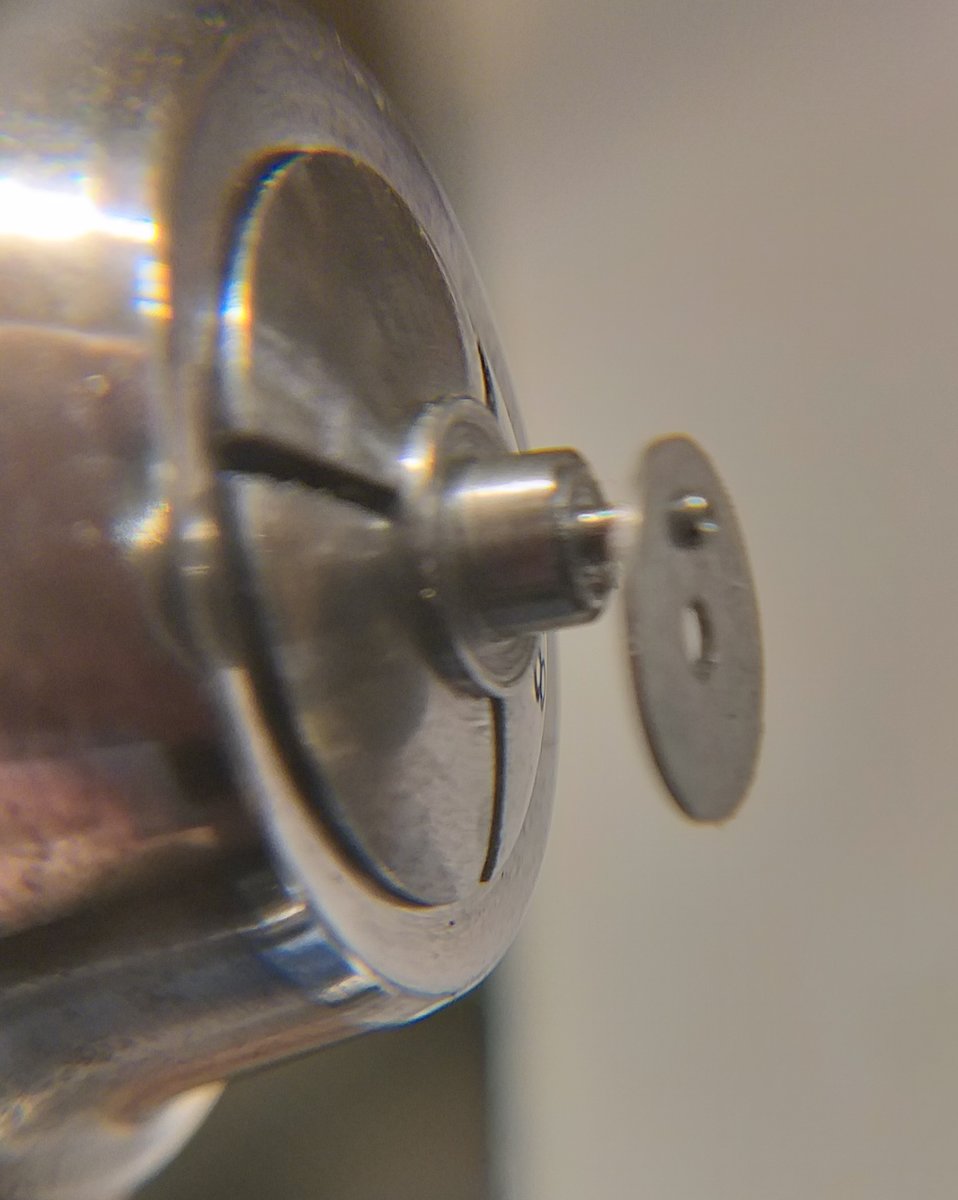

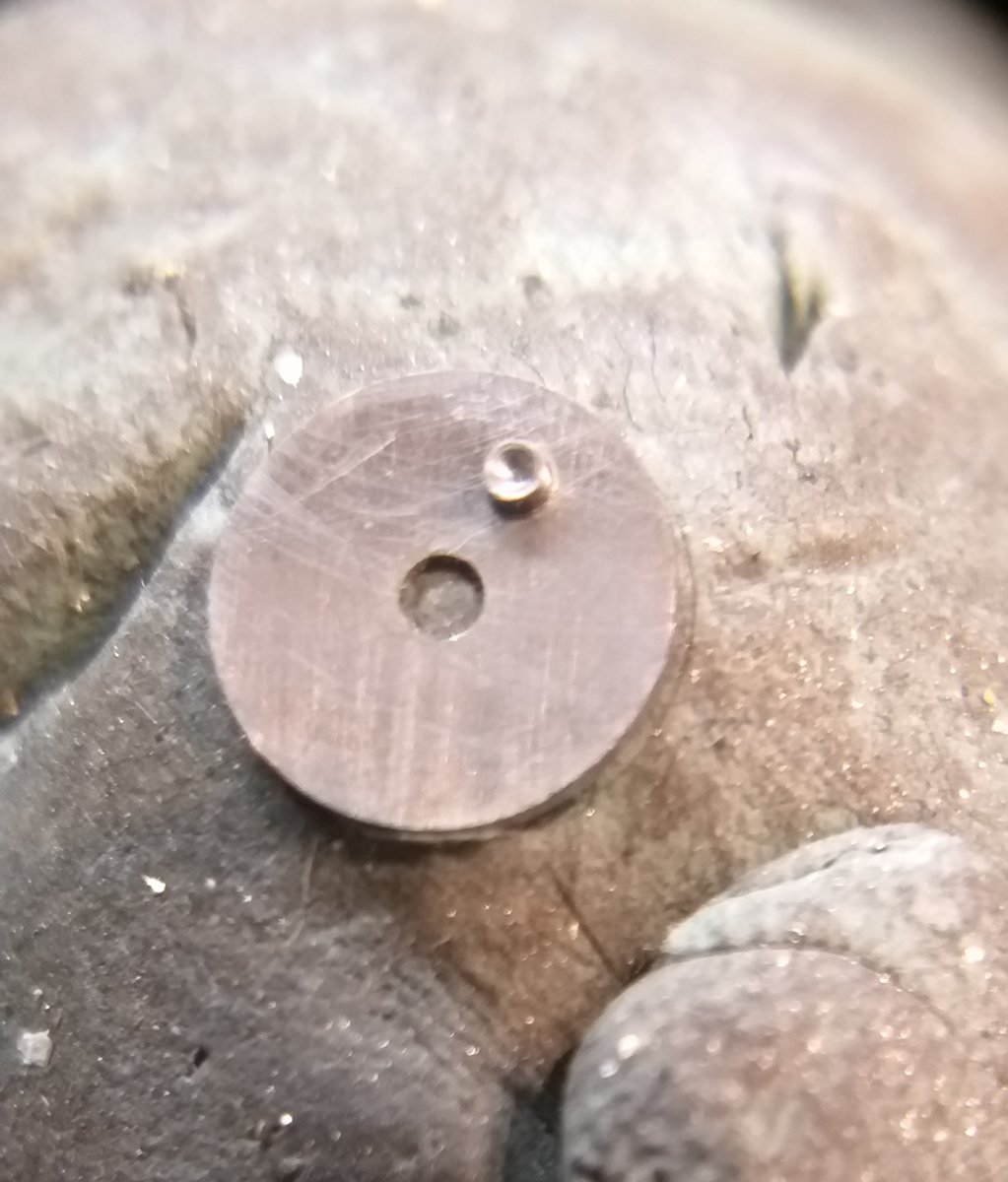

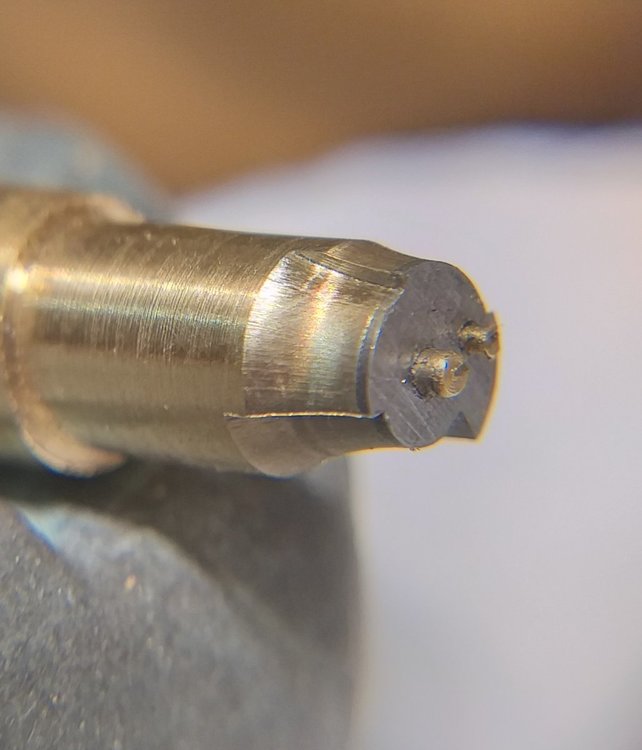

Zrobiłem też taki bolec, który zanituję w rozecie.20200517_202209.thumb.jpg.8b24255e487b4bd996d28cbecdd13dd9.jpg

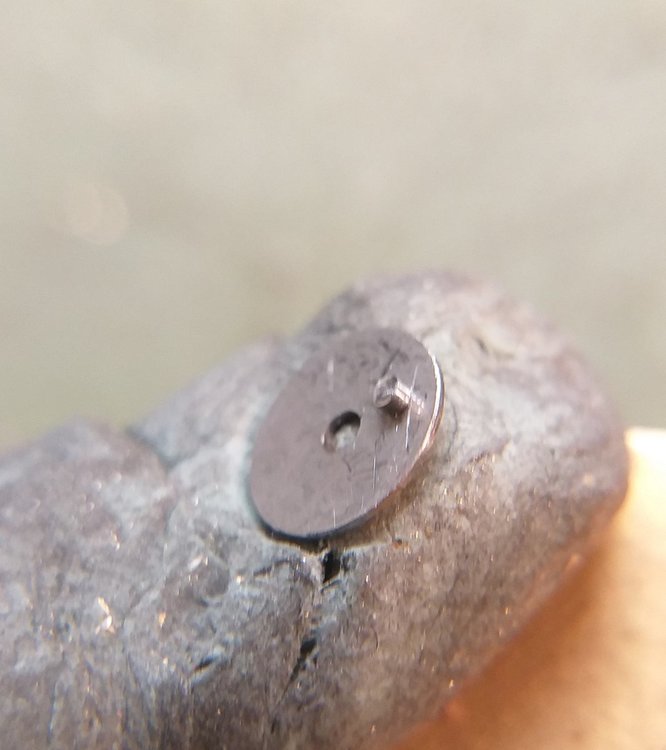

Po odcięciu i obrobieniu.





Bolec zanituję, i w.w. narzędzie użyję trochę później.

Pod ten bolec trzeba było wywiercić otwór.




Mocowanie jak koła zębate tzn. blaszki będą przyklejone do mosiężnych wałków.

Obydwa wiercenia z tego samego ustawienia.






Dodatkowy otwór, który jest potrzebny w rozecie wykorzystuję do pewniejszego mocowania i do centralnego ustawienia wałka w stosunku do narzędzia oraz pozycji początkowej na podzielnicy.

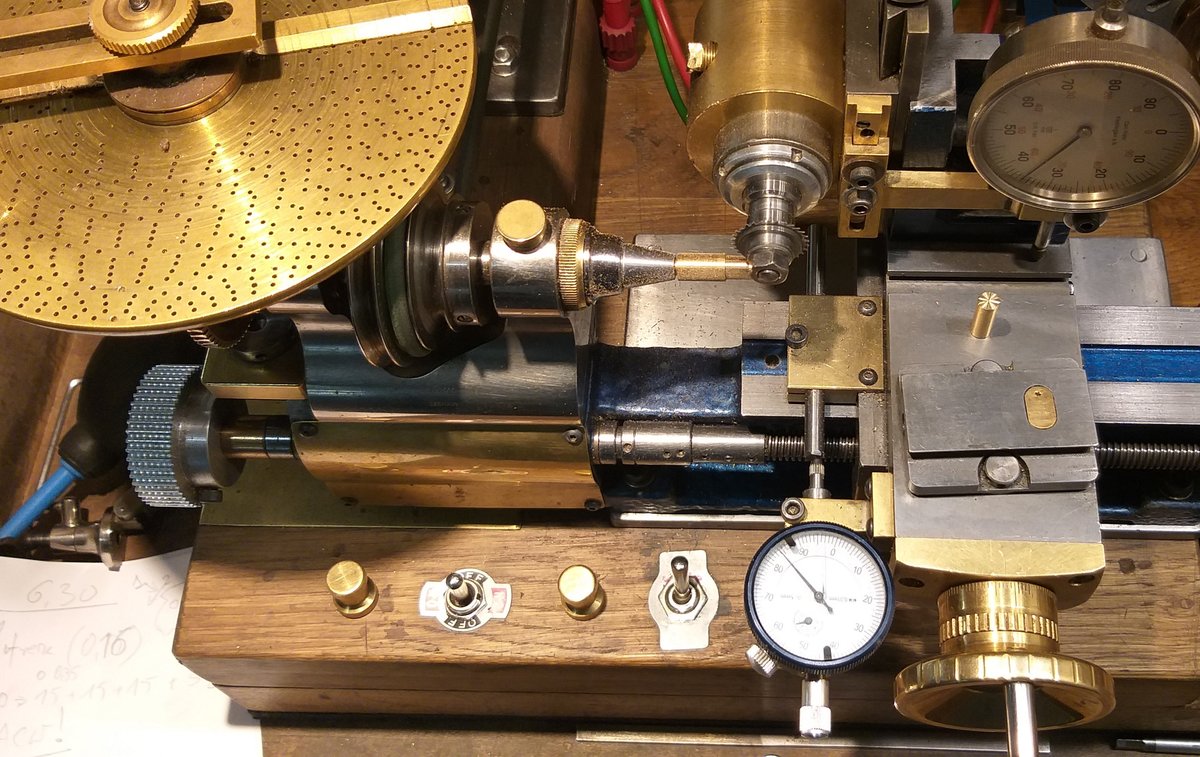

Zestaw do wycinania. Wycinam frezem tarczkowym ustawionym jak na zdjęciu. Do wycięcia używam zmiany położenia freza w pionie, zmiany położenia freza na posuwie poprzecznym i obrotu materiału przyklejonego do wałka dzięki podzielnicy.

60 obrotów korbą tej podzielnicy daje 1 pełny obrót wrzeciona. Czyli 1 obrót korbą to 6 stopni na wrzecienniku. Ten jeden obrót korbą można jeszcze podzielić na 100 części t.j. posów z rozdzielczością 0,06 stopnia.

Trzeba było napisać coś w rodzaju programu.

W języku zrozumiałym dla jednostki wykonującej czyli dla mnie.

Np. Po wykonaniu pełnego obrotu kalibrującego średnicę zewnętrzną na 6,30 mm przesyń frez  posuwem poprzecznym o 1/2 grubości narzędzia tj. 0,15 mm w kierunku CW następnie przesuń posów pionowy o 0,35 mm i wykonaj obrót o kąt ...















Wycięta rozeta






Cdn. Jutro

Edited by szalony amator

  • What one fool can do, another can.

Share this post


Link to post
Share on other sites

Myślę, że to dorobione narzędzie, to będą krążki do szlifu ozdobnego.

Jeśli popsułem Wam zabawę to przepraszam...

Pozdrawiam Jacek

Share this post


Link to post
Share on other sites

Genewski  perlowy-Perlage,idziesz  w  slady  Dufoura,JP Journea  czy Droz





Znane są tysiące sposobów zabijania czasu,ale nikt nie wie, jak go wskrzesić.


Share this post


Link to post
Share on other sites
Posted (edited)

Janek, pojechałeś grubo.

Jestem 60 plus i nigdzie się nie spieszę. Może zdążę coś własnego zrobić może nie.

Nie ma znaczenia. Jeszcze bardzo dużo mi brakuje i nie wiem kiedy będę gotowy. Nie mówię o miesiącach, to będą lata.

Droga jest tak samo ważna jak cel.

Ale coś jest na rzeczy, wczoraj kupiłem na aukcji małą używaną deskę kreślarską. Jak klasyka to klasyka nie będę sobie robił obciachu jakimś autocad'em.

Jest wiele pięknych konstrukcji zegarków, coś podczas urlopu będę rysował, ale na razie fragmenty.



Jacek,  pudło, jeszcze nie teraz.  To będzie potrzebne do wykonania jednej operacji przy tej części "bez nazwy" pod rozetą. Klasyczne narzędzie do jednej operacji.

Roman będzie zachwycony. Coś takiego jak śrubokręt ale tylko lewy i na 2,5 obrotu.?



Edited by szalony amator

  • What one fool can do, another can.

Share this post


Link to post
Share on other sites

To ja się poddaję, nie będę snuć domysłów i pisać bzdur, bo na tym się nie znam, chociaż bardzo mnie to interesuje. Poczekam co powie Kol. Roman.

Pozdrawiam Jacek

Share this post


Link to post
Share on other sites

Zrobiłem, działa, przeszła testy tzn da się wyregulować tak aby po przeskoku godziny zmiana kwadransów następowała jak trzeba.

Jestem niezadowolony będę robił od nowa.

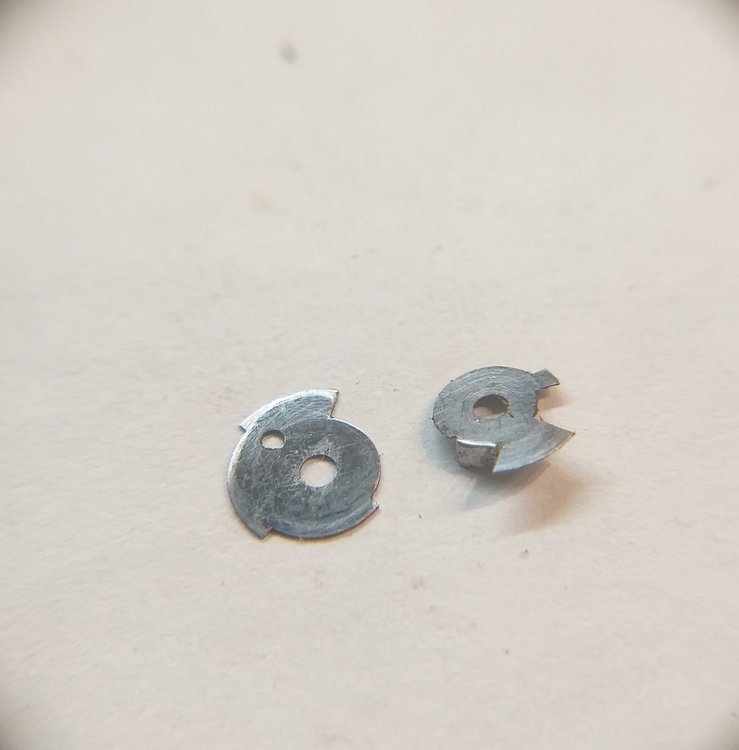

Kilka zdjęć z porażki bo może ktoś czeka.

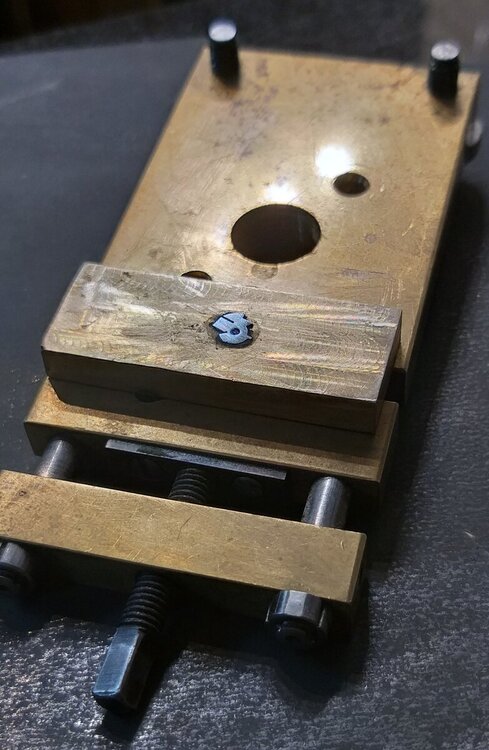

To narzędzie służyło mi do wygięcia blaszki,  tak aby powstał zabierak współpracujący z kołem gwiaździstym godzin.

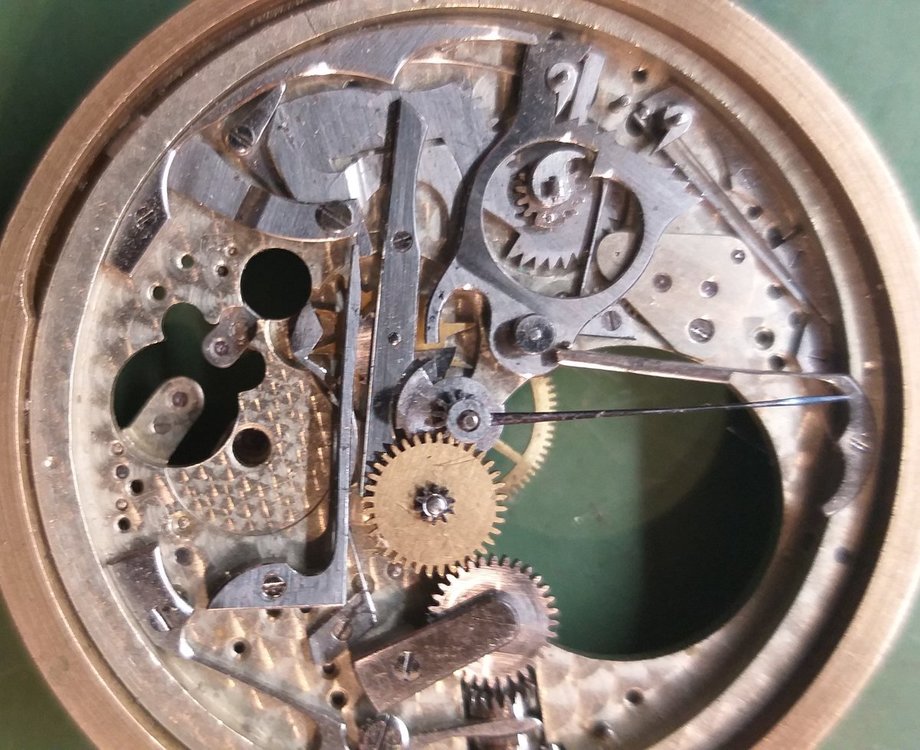

20200518_173957.thumb.jpg.372c536b15df781669950c1f64e1a3be.jpg20200518_174025.thumb.jpg.6d49e67e2be218da63b4fc26822b46a8.jpg



Przed złożeniem

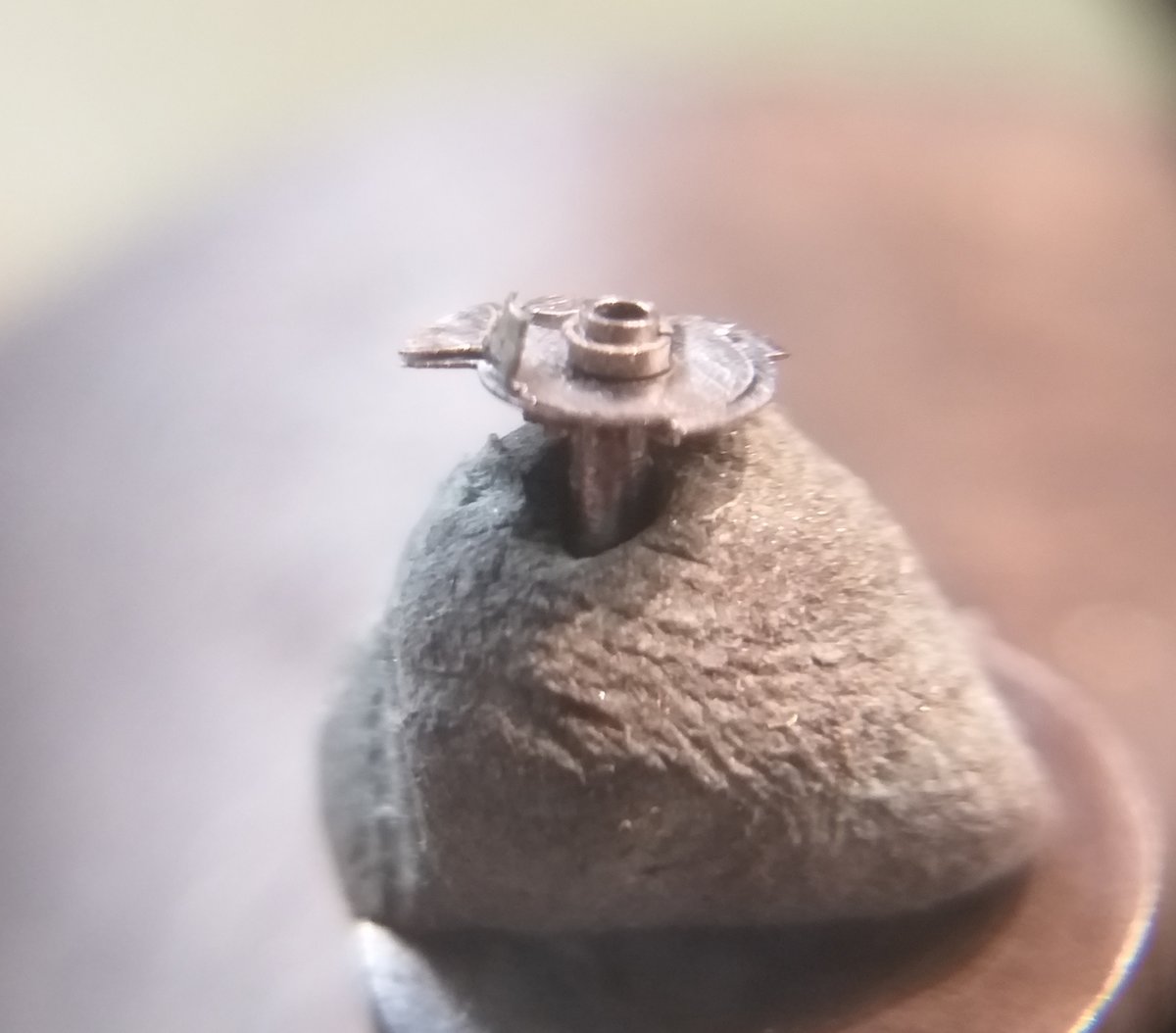

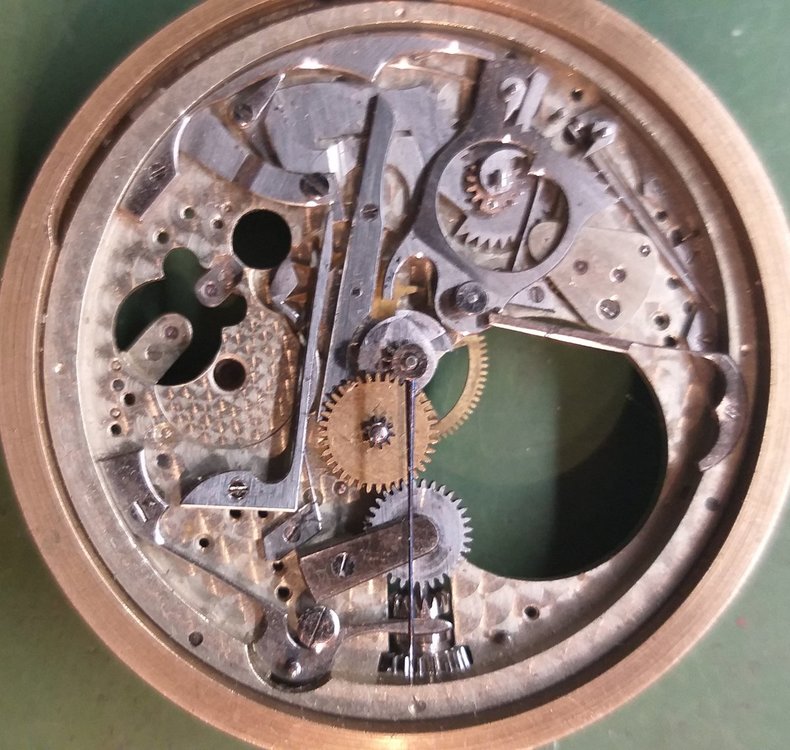

Wstępne dopasowanie.20200522_205213.thumb.jpg.c5339b122073f62aead07e68f0ef8fac.jpg






Aby dopasować trzeba było wygiąć blaszkę zabierak do osi, to jest decydujący błąd.

W tej pozycji działa ale, zabierak zaczepia o zęby koła gwiaździstego zbyt płytko. Jest na xbyt dużej średnicy i jest za krótki o kilka setnych.

Nadawał się tylko do praktycznej kontroli projektu.

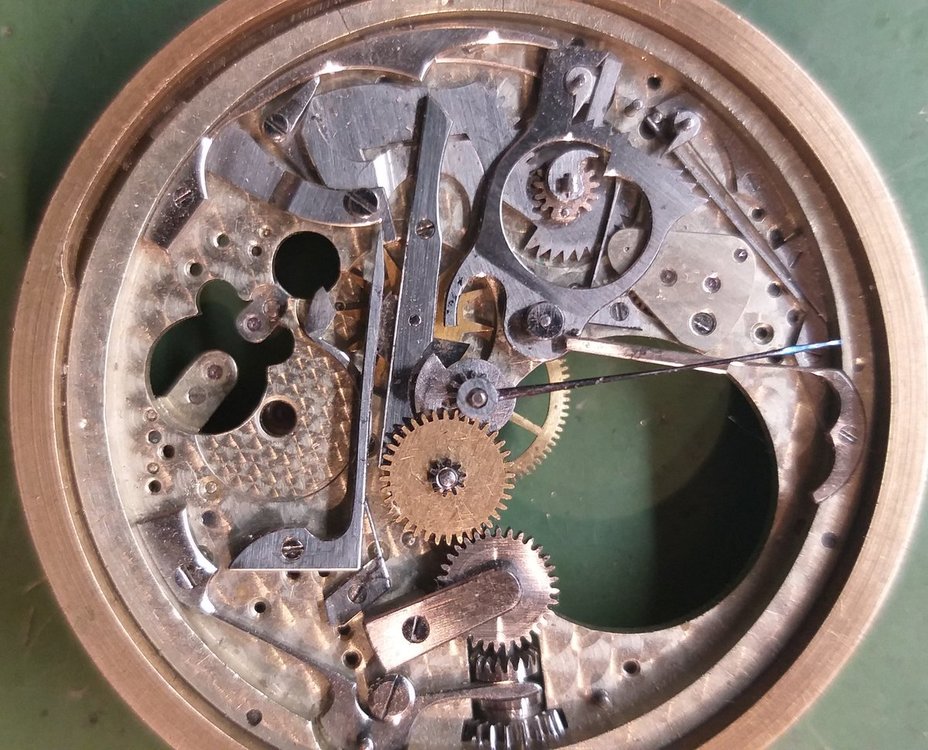

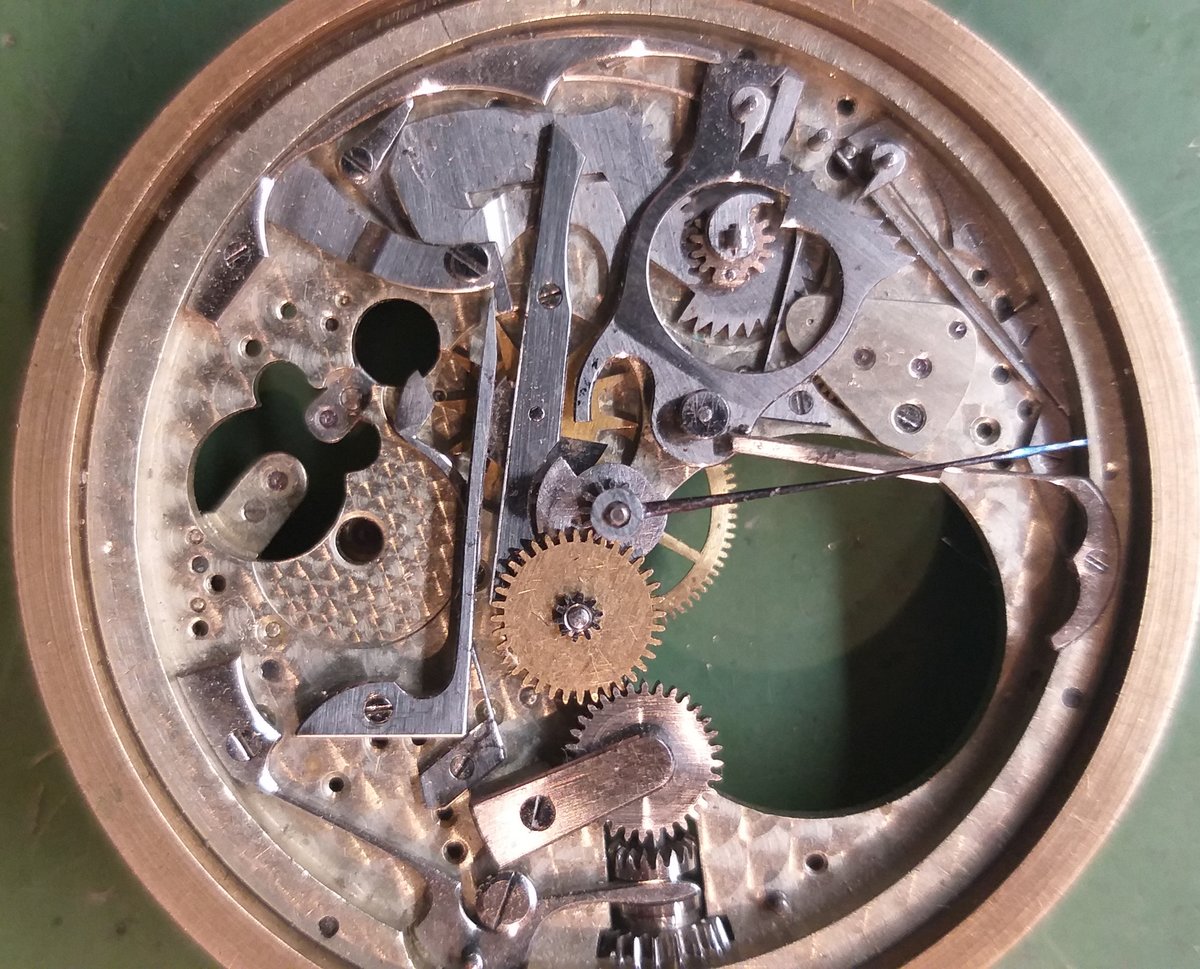

Wskazówka tuż przed zmianą godziny. 12 to ta kropka nawiercenie za ok 1 minutę.

Blaszka pod rozetą jest schowana.




Na zdjęciu 1 minuta po zmianie godziny.

Blaszka "tego czegoś " bez nazwy pod rozetą wysunięta, bolec dźwigni kwadransów zatrzyma się w pozycji jak na największej średnicy  rozety.




15 minut po godzinie rozeta przesunięta tak aby bolec dotknął kolejną średnicę rozety.




Ewentualne niedokładności są piniżej 1 minuty i są w granicach regulacji.

Regulacja przez zeszlifowanie fragmentu krawędzi natarcia zabieraka.




  • What one fool can do, another can.

Share this post


Link to post
Share on other sites

Tyle pracy :)

 a mozna było zrobić z rozklepanej główki gwoździa...

 czyżbym był złośliwy ?

Share this post


Link to post
Share on other sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.


  • Recently Browsing   0 members

    No registered users viewing this page.

×
×
  • Create New...

Important Information

We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.
