Nawet tokarkę Schaublin muszą blokować ściskiem stolarskim na posuwie poprzecznym. Będę musiał wykorzystać to rozwiązanie. Jest lepsze i prostsze niż dokręcanie do max. wkrętów regulacyjnych.

Edytowane 10 Kwietnia 2020 przez szalony amator

[szalony amator 276]

Zrobiłem dwa następne do koła minutowego.

Jest duży postęp niby są ale jeszcze nie to.







Przerwa Świąteczna. Trzymajcie się zdrowo.

[szalony amator 276]

Wczoraj byłem bardzo zajęty wieczorem więc postępy żadne.

Przyszła do mnie wnuczka (3,5 roku) z prośbą o ratunek dla króliczka. Króliczek to lampa z jej pokoju. Przewód do wymiany.

Zrobiliśmy króliczkowi operację, potem ja dzidek przemówiłem z patosem do króliczka, powitałem go jako pierwszego i największego "na naszej ulicy" króliczka ozdrowionego i oświeconego, powitałem przewód i wtyczkę, przemówiłem do maseczki którą założyliśmy króliczkowi..... wnuczka przerwała "lubię cię bardzo jak się wygłupiasz".

Ona wie, czuje że powitanie króliczka, maseczki to zgryw, przemawianie do maseczki to wygłupy.



Nie wolno tej wiedzy zabijać w dzieciach.

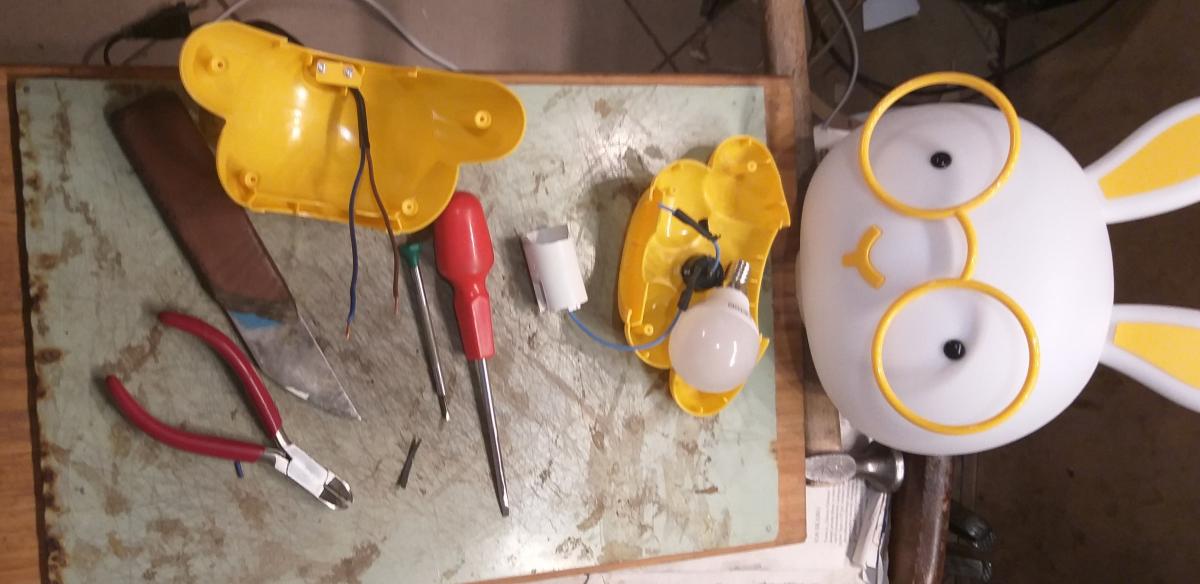

Tak wyglądała operacja.

[kiniol 2520]

Taki dziadek to skarb...

[szalony amator 276]

Tak na szybko przed przerwą. Może aktualizacja forum nie wykasuje wszystkiego.

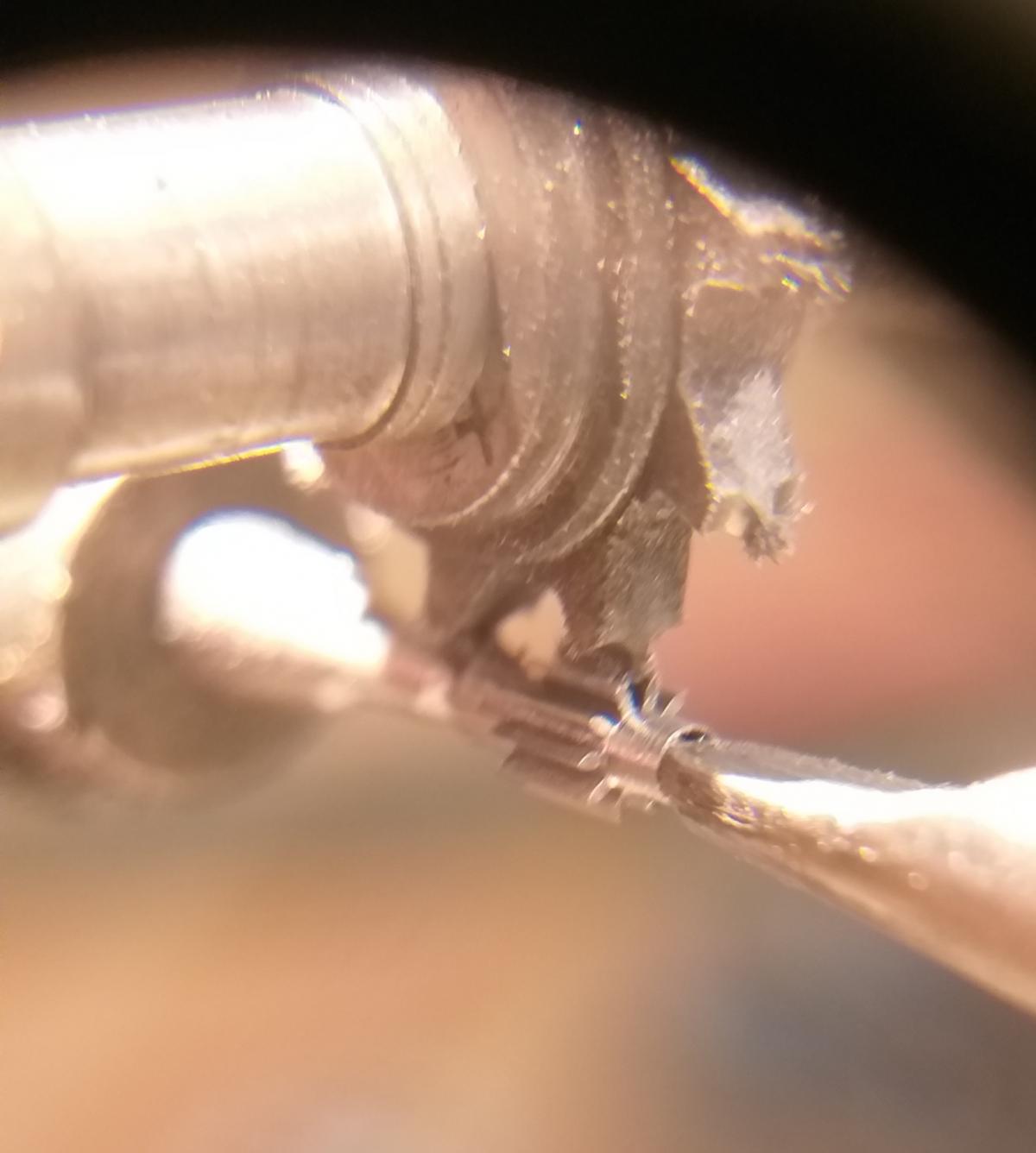

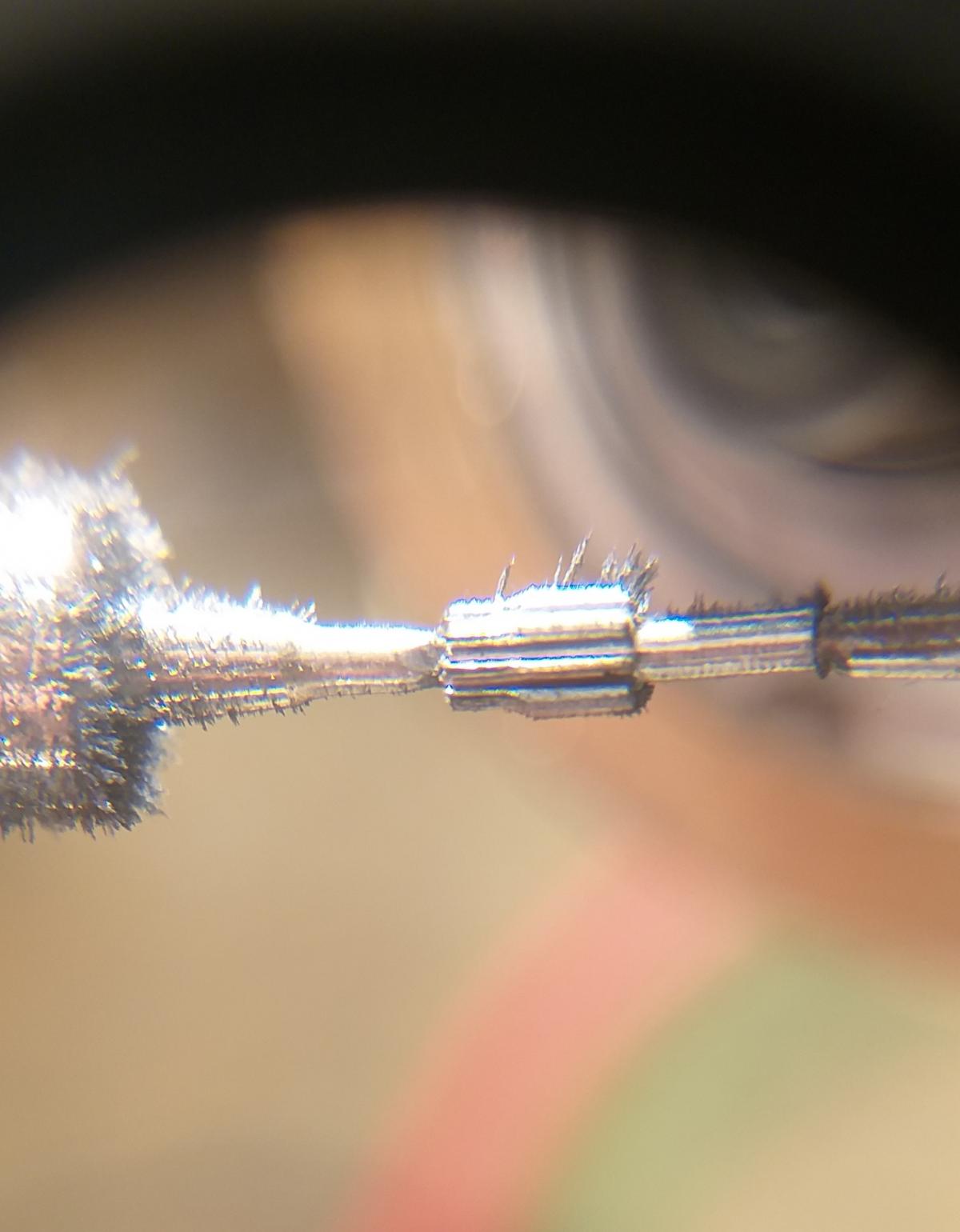

Tak zębniki wyglądają.





Są skręcone tak jakby frez nie był centralnie nad osią. Był, sprawdziłem przed i po.

Wszystko wskazuje na bardzo lekki obrót, przesunięcie w stosunku do pożądanego przesunięcia na podzielnicy.

Mocowanie w kle kwadratowym nie było pewne.

Będę przerabiał obydwa kły żeby wyeliminować jakąkolwiek swobodę obrotu. Ale to za dwa dni.

Dzisiaj kończę wersję 2-gą freza.

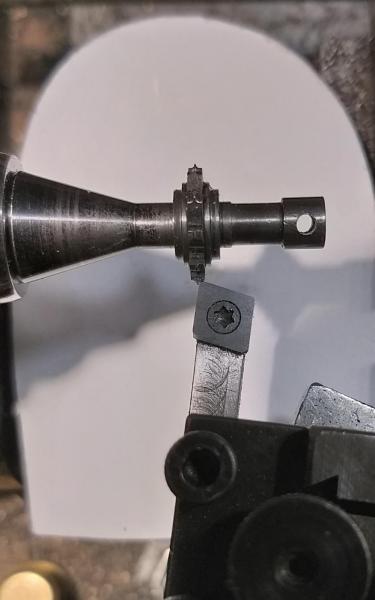

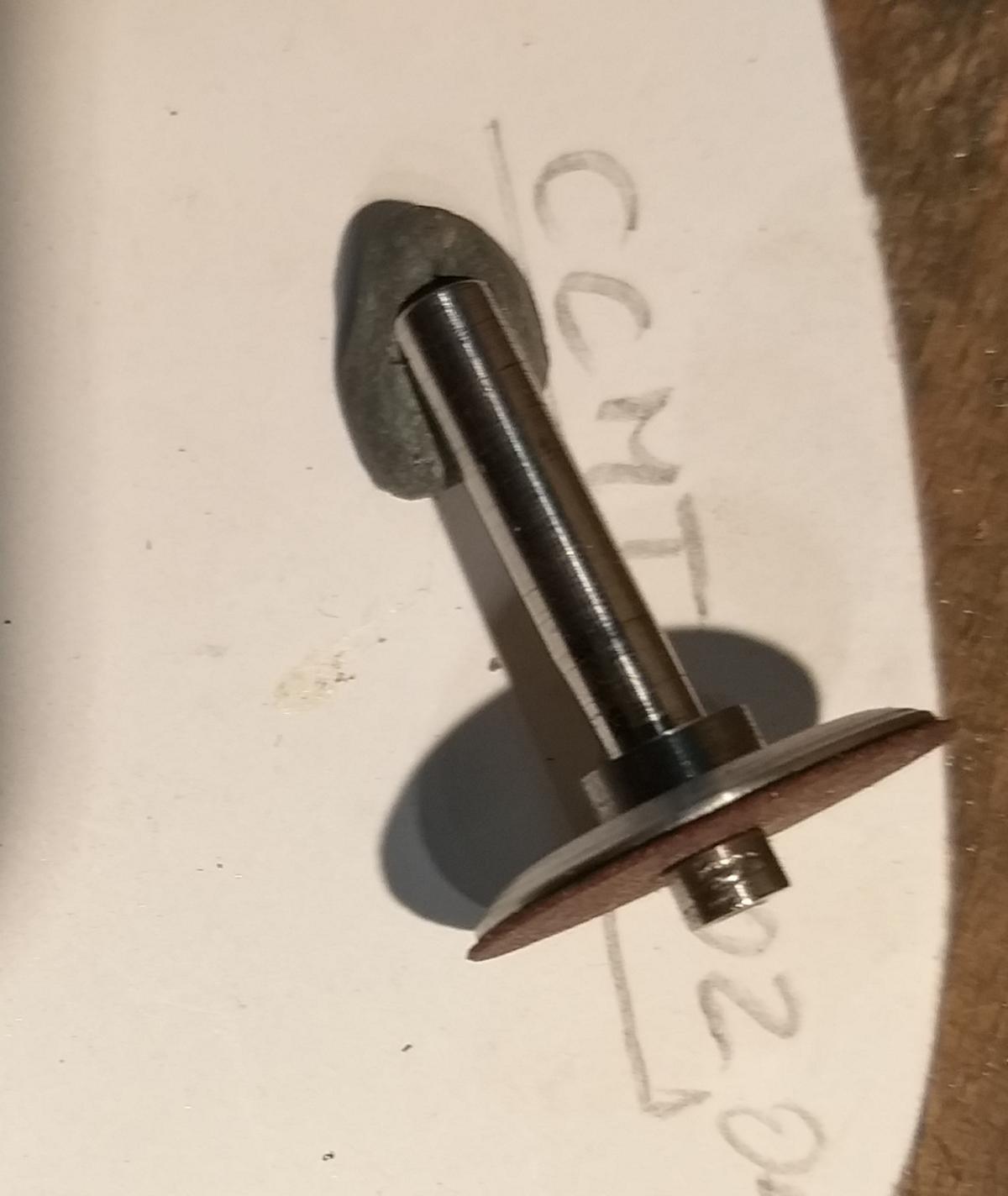

Przerabiam ten sam po rozhartowaniu toczę, mierzę hartuję ostrzę... nie miałem pewności czy frez był symetryczny, czy to pochylanie szczytów zębów było spowodowane różnymi oporami skrawania po obu stronach freza. Dodatkowo przypomniałem sobie że płytki spiekane do noży składanych których używam (ccmt 0602...)mają zaokrąglenie R=0,4 mm. Postanowiłem zeszlifować-obniżyć płytkę do promienia około 0,36 mm. To pokazało, że poprzedni nóż i łuk był dobry. Pokazuję tę metodę bo nie wymaga zaszlifowania łuków, można bliskie dobrać na powtarzalnych narzędziach i eksperymentować. Polecam.





Poprawiłem też ostrzenie, wyeliminowałem wyginanie się cienkiej tarczki podczas ostrzenia co mogło dawać zaokrąglanie ostrzonych krawędzi.





Dorobiłem stalową podpórkę tarczki.

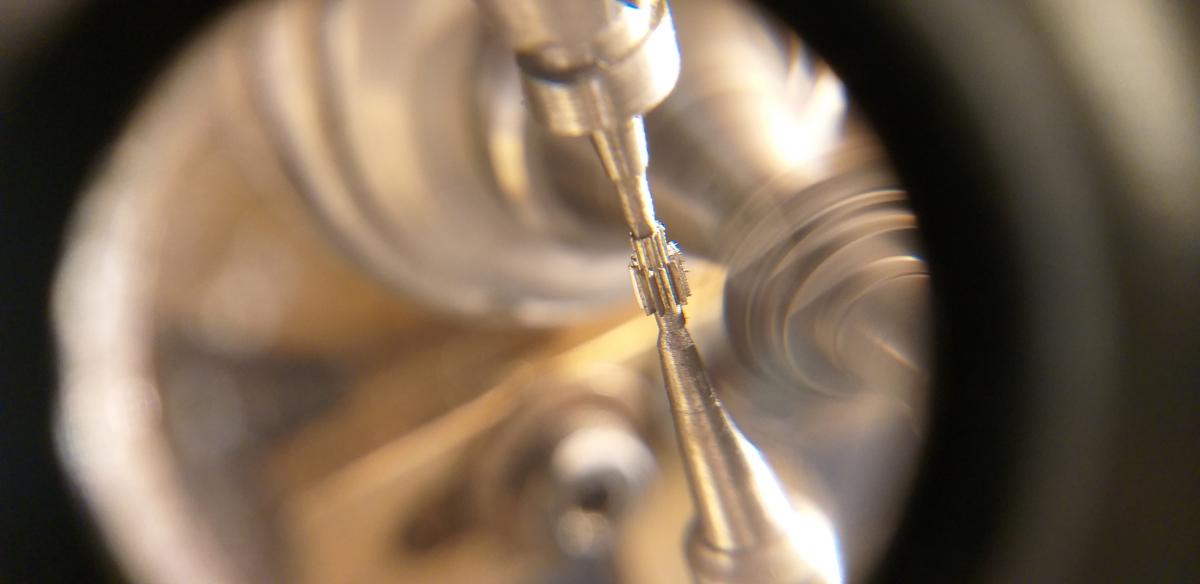

Dzisiaj wykończenie, ostrzenie freza, przygotownie materiału i frezowanie ale mocowane we wrzecienniku. Muszę mieć pewność co zawiodło. Czy to rzeczywiście mocowanie w kłach.



Jak zdążę to pokaże fotki.

Jak nie podniosą tego forum po aktualizacji to żegnajcie.

Edytowane 15 Kwietnia 2020 przez szalony amator

[szalony amator 276]

Pierwszy, który można pokazać z małym wstydem.

Oczywiście też nie idealny, ale to był pierwszy próbny po olśnieniu co było przyczyną poważnych problemów.



Poprzednio tak to wyglądało

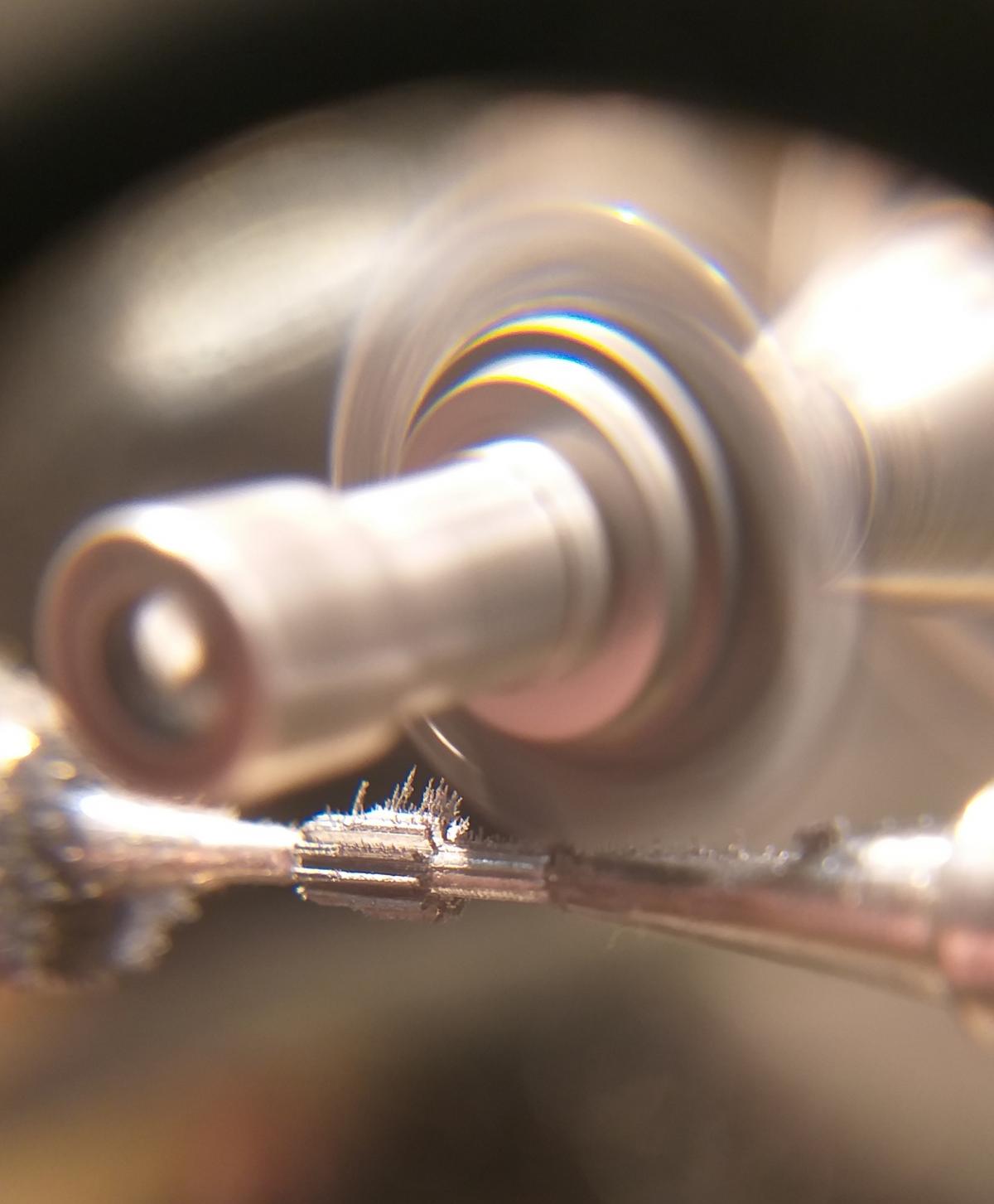

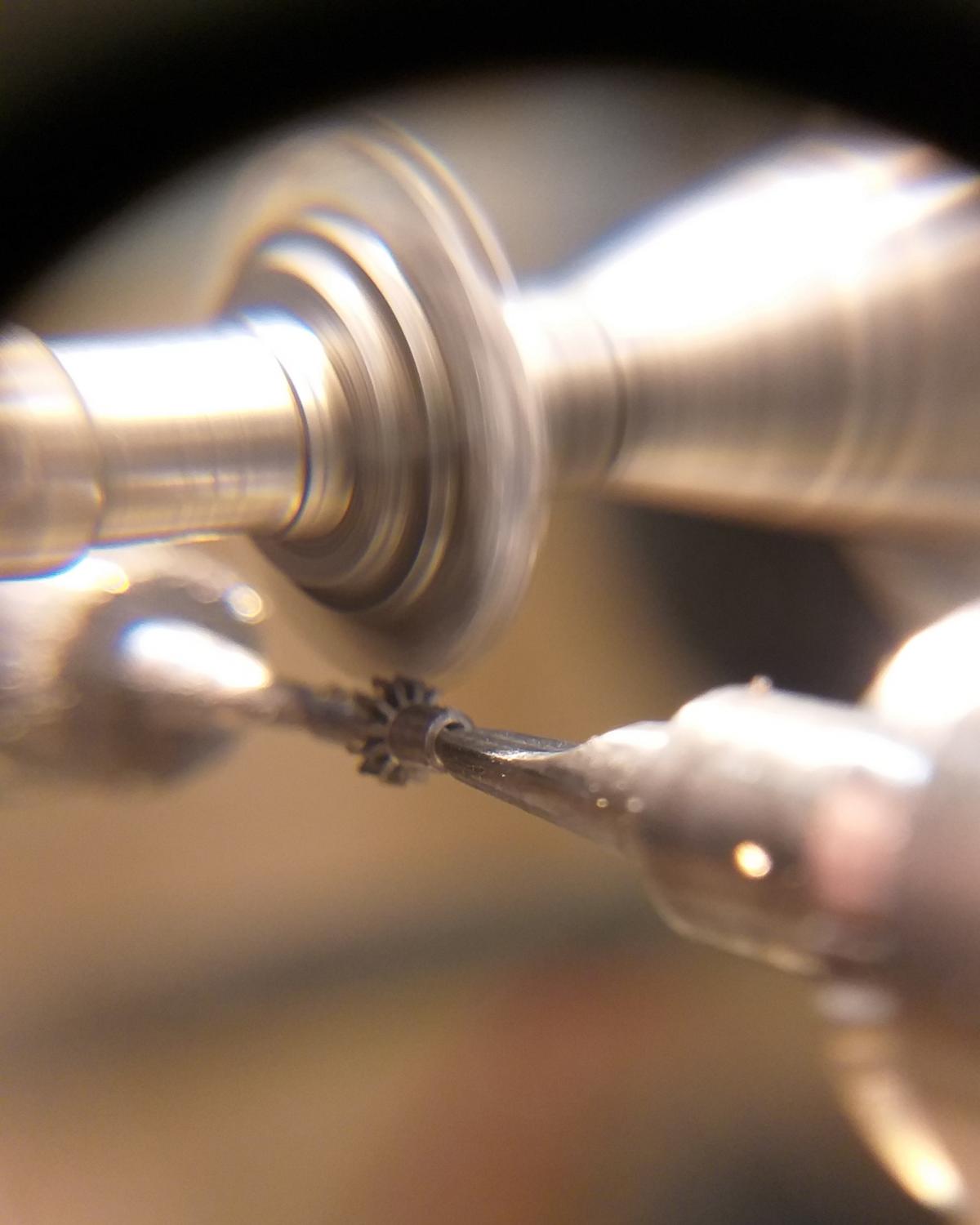

Tutaj w mosiądzu, poprawiony frez, ostry prosty symetryczny, ustawienie w osi ( do czoła wałka we wrzecienniku). Obróbka we wrzecienniku, podparty konikiem w osi. A wykonałem takie g...

I co to było?







W weekend powinienem zrobić całą przekładnię chodu wskazówek.

Cdn.

[szalony amator 276]

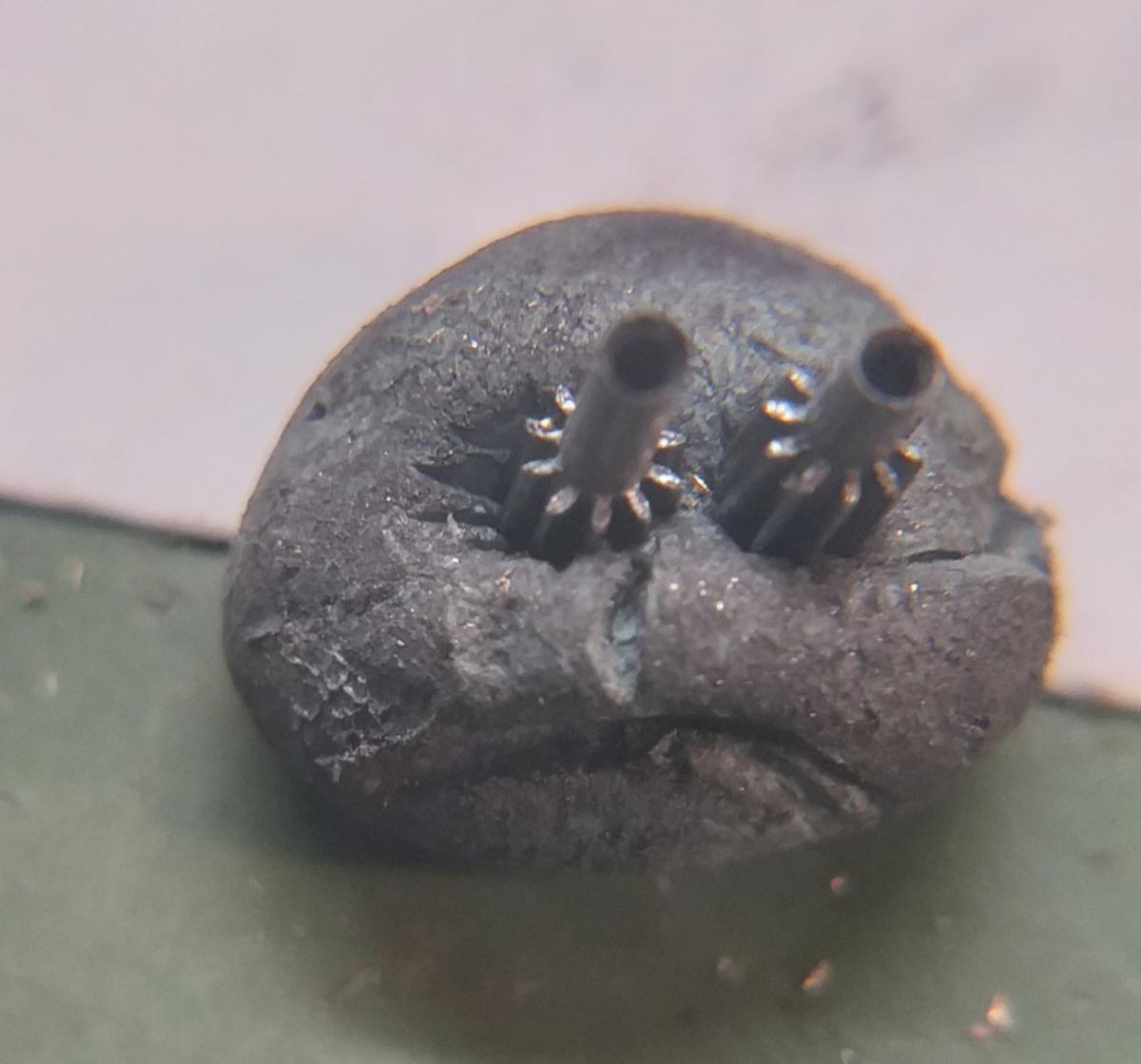

Całe to zamieszanie przez ćwiertnik

No to wreszcie jast.







Zrobiłem kilka, ze względu na eksperymenty z twardością, będę też ćwiczył polerowanie, przydadzą się do zniszczenia.

Gdyby ktoś pytał to jak na surowe są b.dobre.

[szalony amator 276]

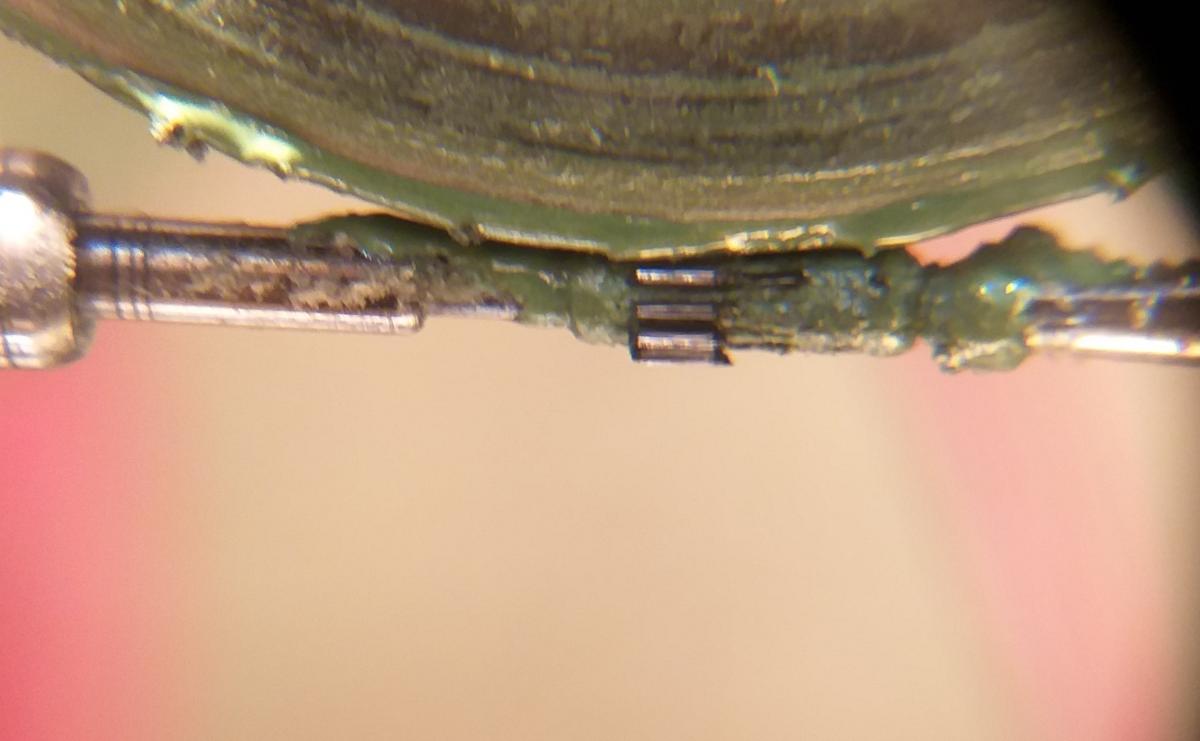

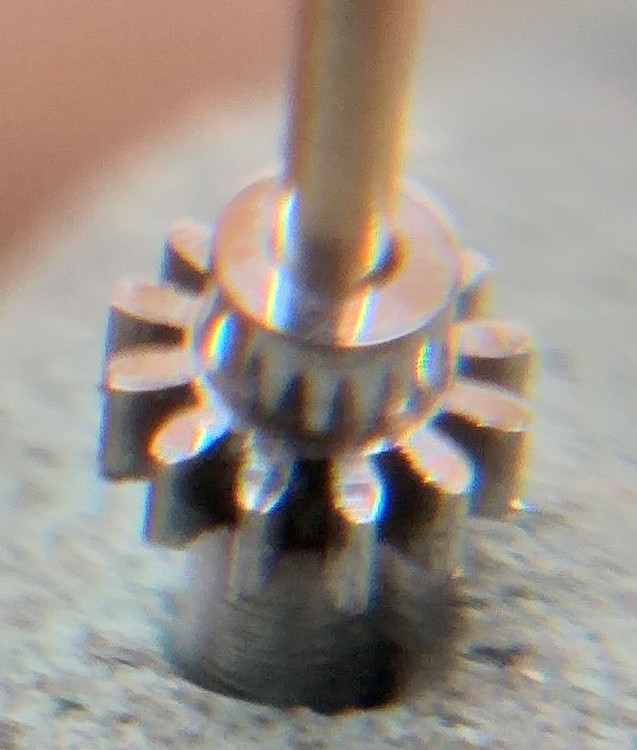

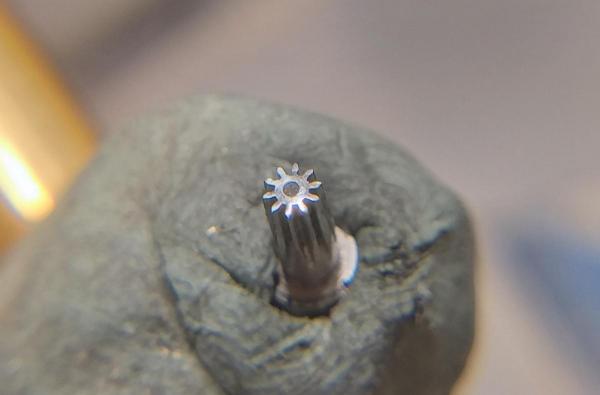

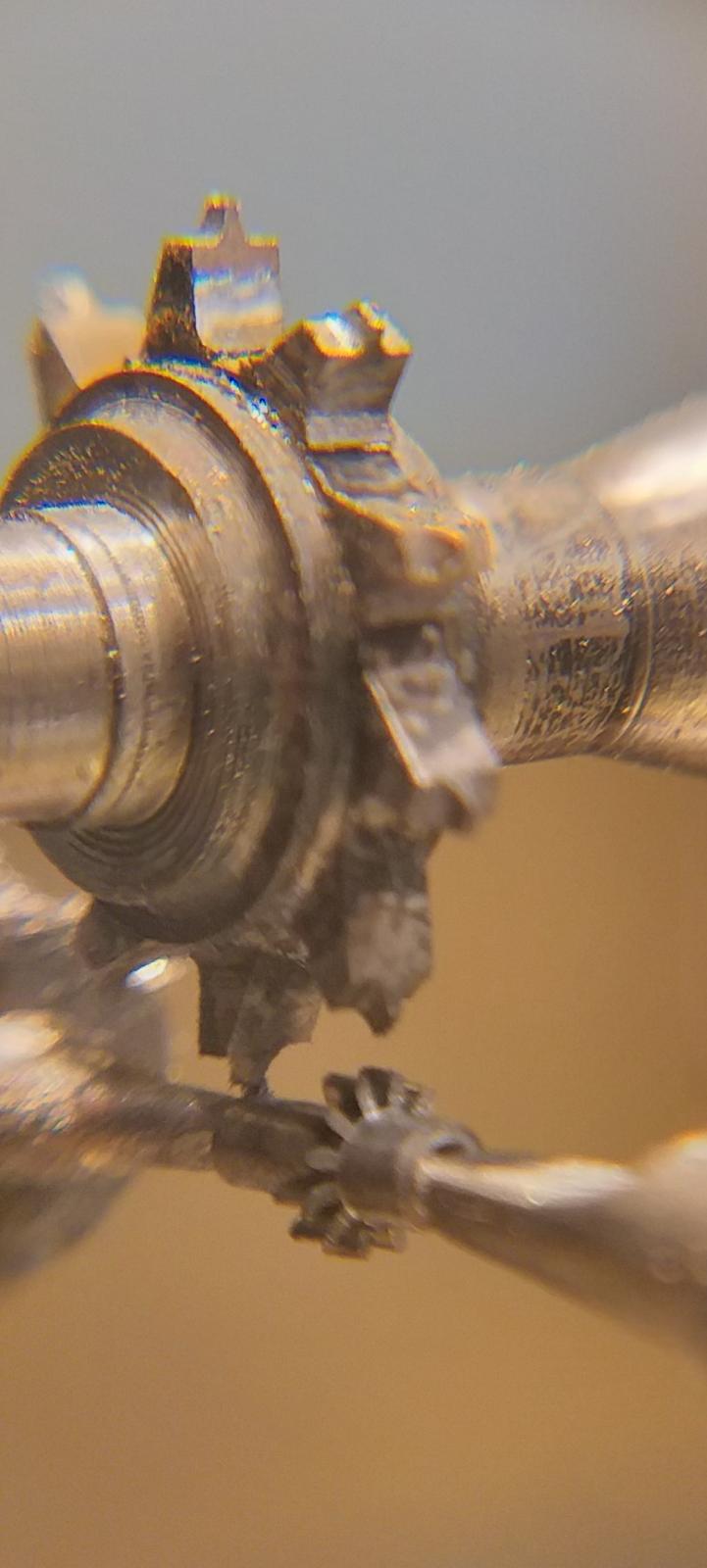

To jeden z zębników koła minutowego. W trakcie i zaraz po wyjęciu.

Niby to samo ale ten ma 10 ząbków.

Edytowane 20 Kwietnia 2020 przez szalony amator

[szalony amator 276]

Zrobiłem sobie jeszcze jedno koło minutowe. Zmieniłem średnicę otworu centralnego, poprzedni był za duży.

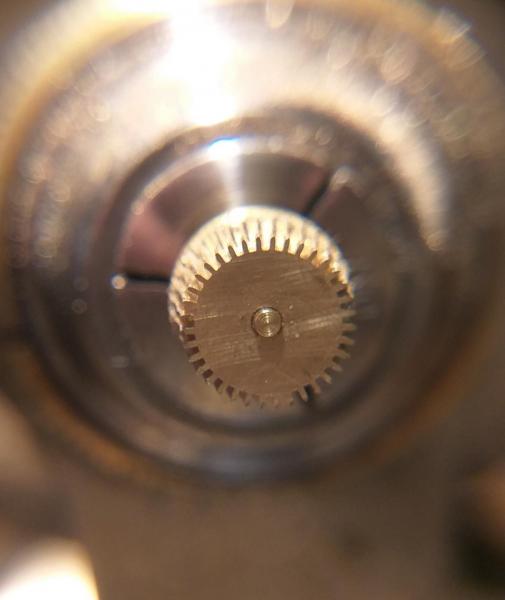

Teraz tak wygląda zaraz po frezowaniu, gładkie czyste ząbki.



Próby w mechanizmie, bardzo obiecujące pasuje do pośredniego idealnie, z ćwiertnikiem też płynnie zazębia. Ostateczna ocena op zamontowaniu zębnika w kole minutowym.

To wszystko teraz będę składał i dopasowywał grubości.





Blacha jest grubości tarczy, ma pomóc upchnąć wszystkie elementy przełożenia pod tarczą a miejsca na wskazówki nad tarczą.

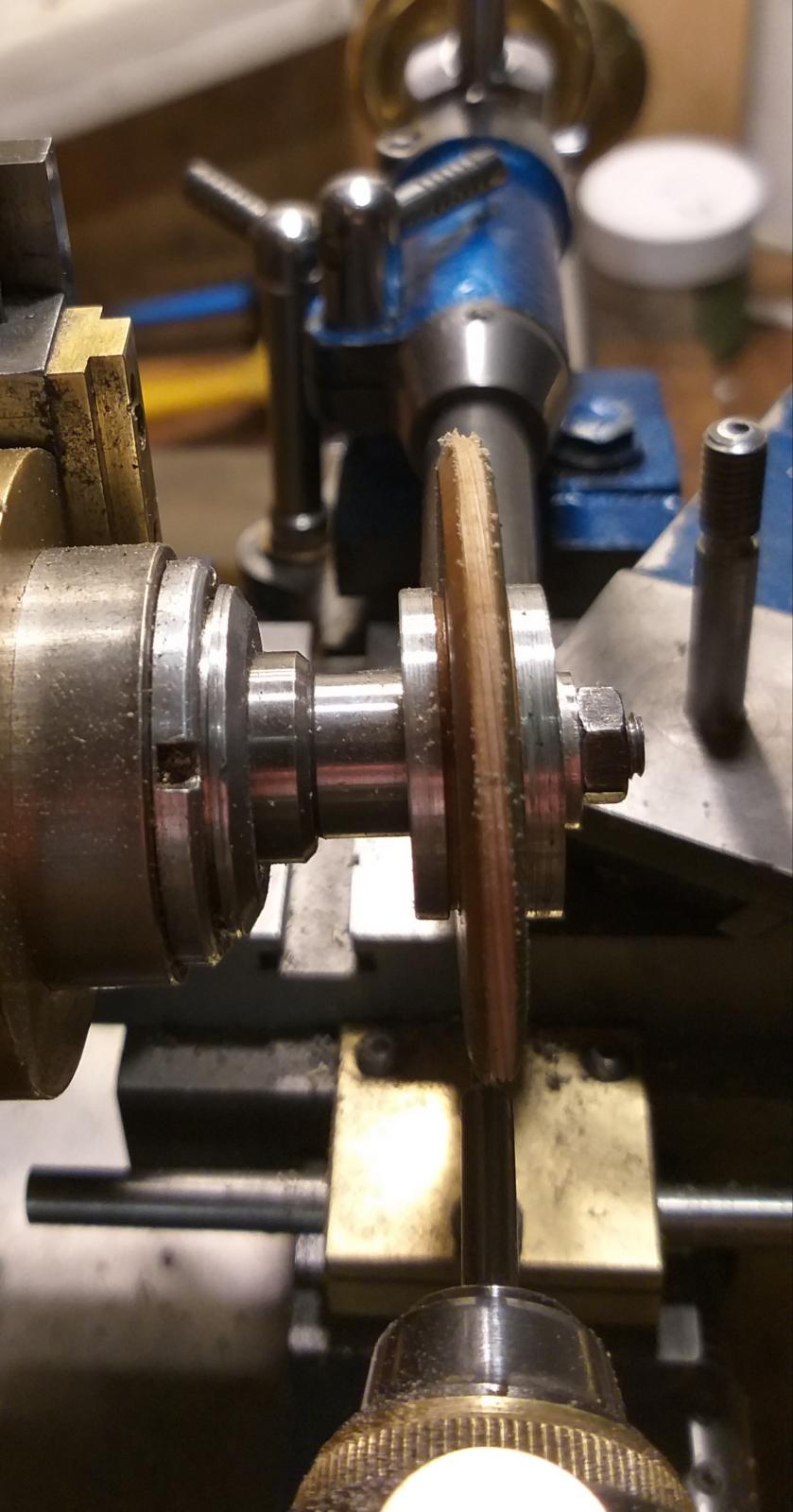

Tarczka z drewna gruszy do polerowania zębników.

Płaszczyzna tarczki o kilka stopni skośna do osi tokarki.





Po lewej nowe trzymadełko do zębników, mają się swobodnie obracać. Czop na wałku pasuje do otworów zębników.





Początkowo trzeba w drewnie naciąć skośne uzębienie. Cała operacja bez napędu, kręcę ręcznie dociskając do zębnika, zaczynam na oleju, potem pasta polerska. Pierwsze nacinanie "gwintu" na drewnie robiłem odpadowym zębnikiem hartowanym i odpuszczonym na ciemny niebieski nalot.

Tak jak reszta zębników.

Edytowane 21 Kwietnia 2020 przez szalony amator

[szalony amator 276]

Polerowanie próbne wyszło b. dobrze.

Zdjęć nie będzie, forum nie pr,yjmuje.

Szkoda, obiecałem komuś że mu kapcie spadną jak zobaczy efekt.

[szalony amator 276]

Może się nauczę coś pisać i wstawiać pliki.

Forum odrzucało jeden plik 2,6 Mb podając że przekroczyłem 5 Mb.





[szalony amator 276]

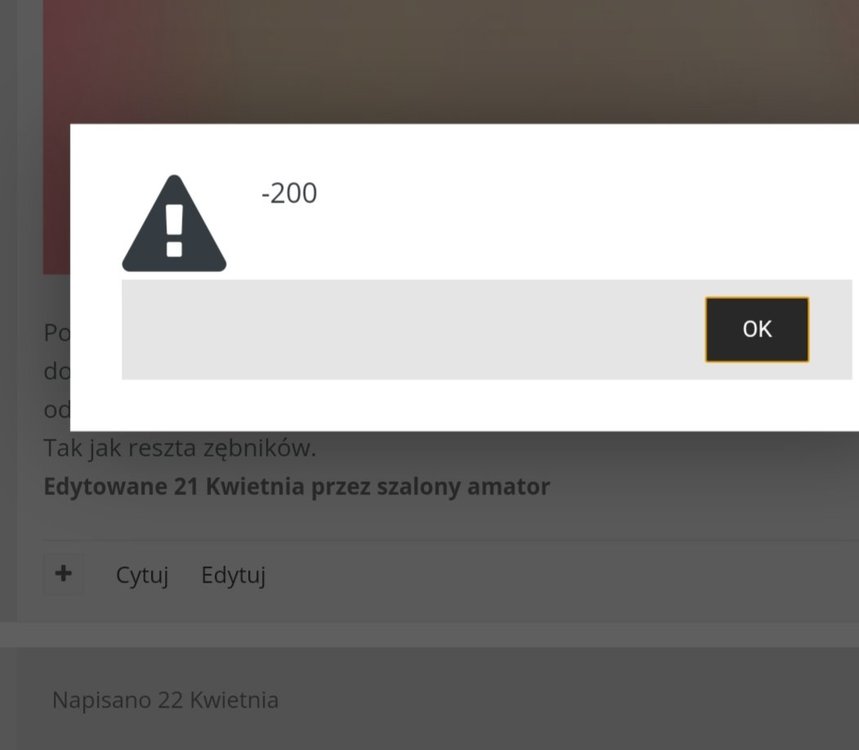

Takie ło się pokazuje, jak próbuję dodać plik  .jpg 2,5 Mb.

Ten screanshot ma 90 kb to wszedł.





Mam sporo zaległych zdjęć z polerowania.

Mam do wyboru, walczyć z tym wiatrakiem, zgłosić adminowi albo pojechać do warsztatu i coś zrobić dalej.

Wybieram swoją pasję.



Edytowane 2 Maja 2020 przez szalony amator

[DawPi 322]

4 minuty temu, szalony amator napisał:

Takie ło się pokazuje, jak próbuję dodać plik  .jpg 2,5 Mb.

Ten screanshot ma 90 kb to wszedł.

Wiem o tym. Piszemy o tym tutaj:





[szalony amator 276]

Rewelka, nie spodziewałem się tak szybkiej odpowiedzi.



Pytanie WAŻNE;

Jak załadować kilka zdjęć tak żeby komentarze umieścić pomiędzy zdjęciami?

Czy jest jakaś prosta ścieżka aby to wykonać ?

Może jakiś magiczny "przycisk" załącz ten plik ? Tutaj i teraz.

[Odin 591]

Z tego co mi wyszło to wystarczy umieścić kursor na wybranym miejscu w tekście i dotknąć wybraną miniaturę załadowanego zdjęcia.

[mkl1 14842]

Piszesz tekst

[fotka]

 tekst [fotka]



fotka ( wklejana- jak do tej pory, no może trzeba formatować na mniejszą)

piszesz tekst, potem fotka.... itd...



Można też , ale to gorzej, bo trzeba edytować:

 -Cały tekst i potem wszystkie fotki.

-Jeżeli chcesz je mieć poprzeplatane tekstem, to "copy/paste" w odpowiednie miejsce linki do fotek.

 ale to jest up@iwe



Edytowane 2 Maja 2020 przez mkl1

[JASI 1066]

Kiedyś ze smartfona była opcja dodaj do wpisu, teraz pozostaje zamieścić zdjęcie, a potem edytować post, kolejne zdjęcie i znowu edycja...

Pozdrawiam Jacek

[szalony amator 276]

Dobra działa, trudno było sprawdzić bo nie mogę załadować swoich zdjęć.

Ale wchodzi taka ciekawostka jest poniżej1MB.

Konkurs:

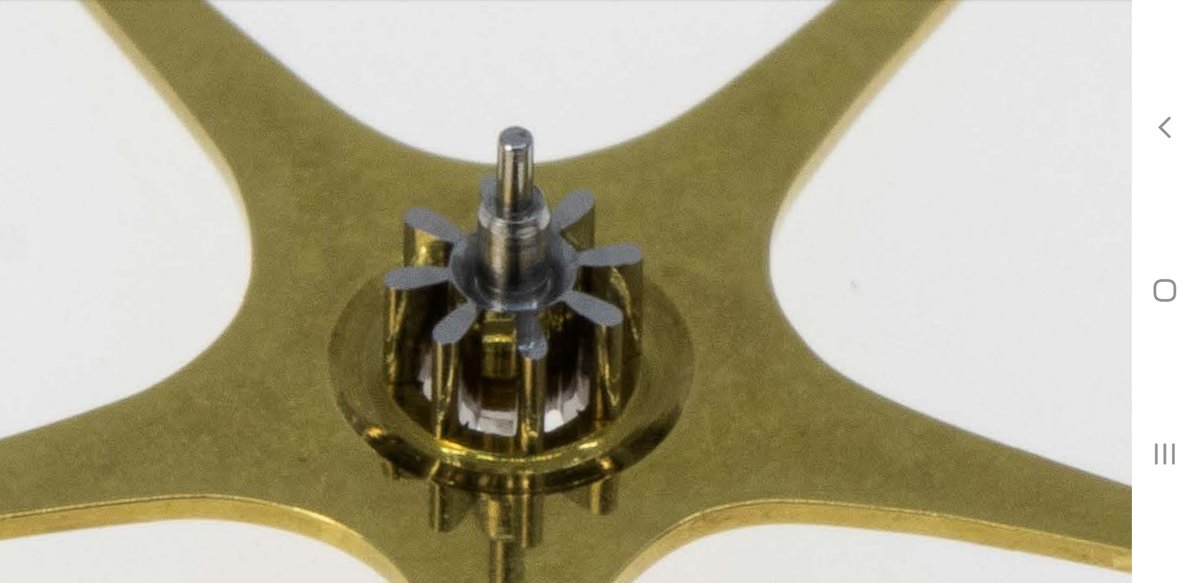

Proszę podać datę wykonania tej części zegarka kieszonkowego.



Nagród nie będzie.

Edytowane 2 Maja 2020 przez szalony amator

[Odin 591]

1897?

[janekp 503]

wczoraj

[szalony amator 276]

@Odin, Dziękuję za niepoprawną odpowiedź.

Wcześniej, jest sporo starszy.



@Janek, Mocno mnie przeceniasz.



Obaj macie drugi strzał

[Odin 591]

Skoro jest starszy to musieli go zrobić przybysze z kosmosu ?

1874?

[szalony amator 276]

Podpowiedź.

Taki pdf e-book można pobrać za darmo ze strony podanej na foto.

Genialne zdjęcia super jakości.

Tam też odpowiedź...i nazwisko kosmity.



[Odin 591]

No tak, Breguet...

Dla mnie to wciąż niepojęte jak w XVIII wieku w przydomowych kanciapach ludzie robili takie cuda...

[szalony amator 276]

Tak, o ile pamiętam ten jest z 1800 roku.

Zdjęca są zastrzeżone, nie powinienem pokazywać nawet tego jednego. Mam nadzieję, że odpokutowałem reklamą NW.



Warto zobaczyć.

Mnie za każdym razem zachwyca, i może przestanie kiedyś dołować.
