No dobra, zrobiłem sobie pierwsze kółko zębate...





1.Materiał do przyklejam cyjanopanem.

Wystarczy podgrzać palnikiem żeby zdjąć.

2.Po przyklejeniu toczę do wymiaru średnicy maksymalnej.

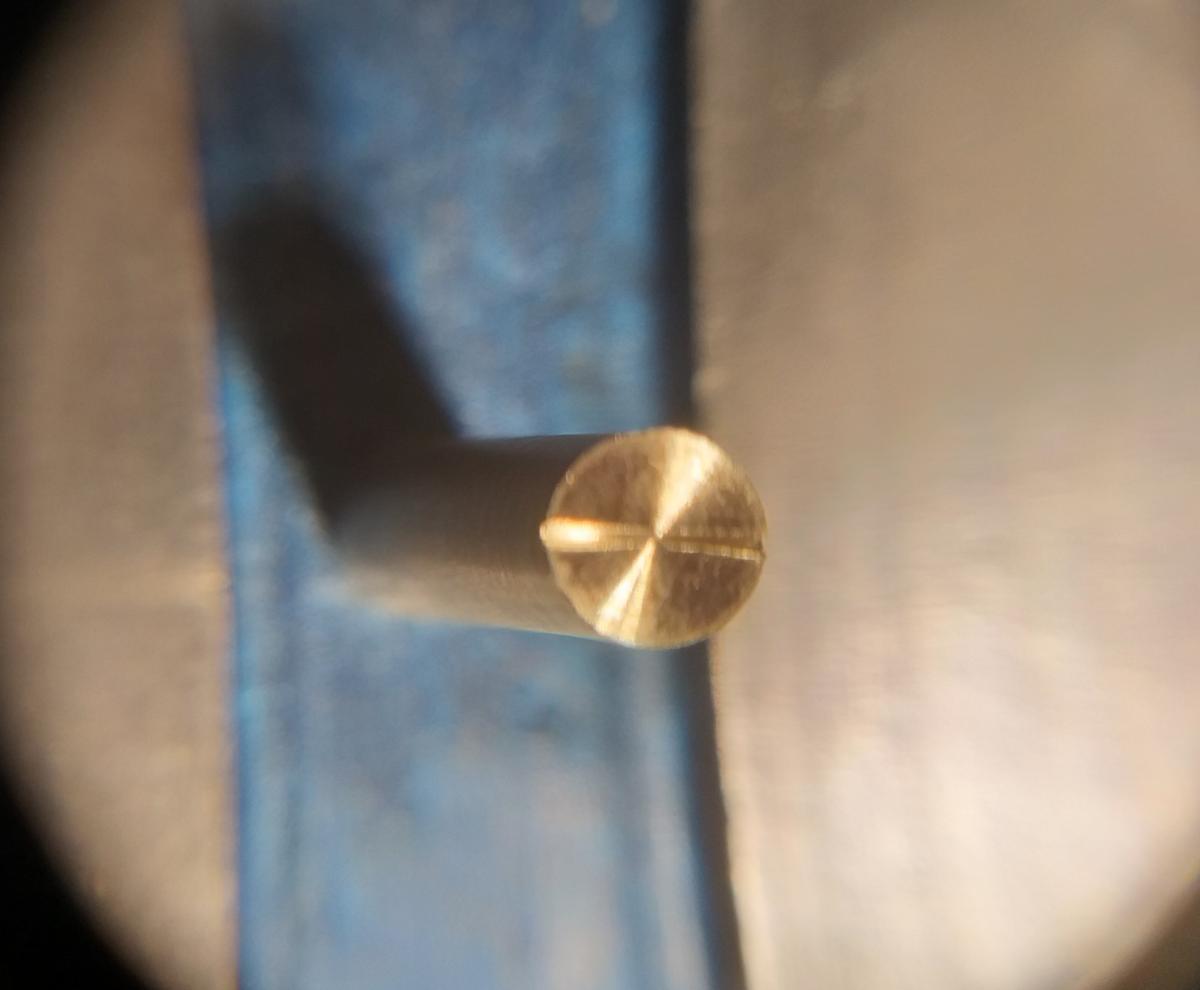

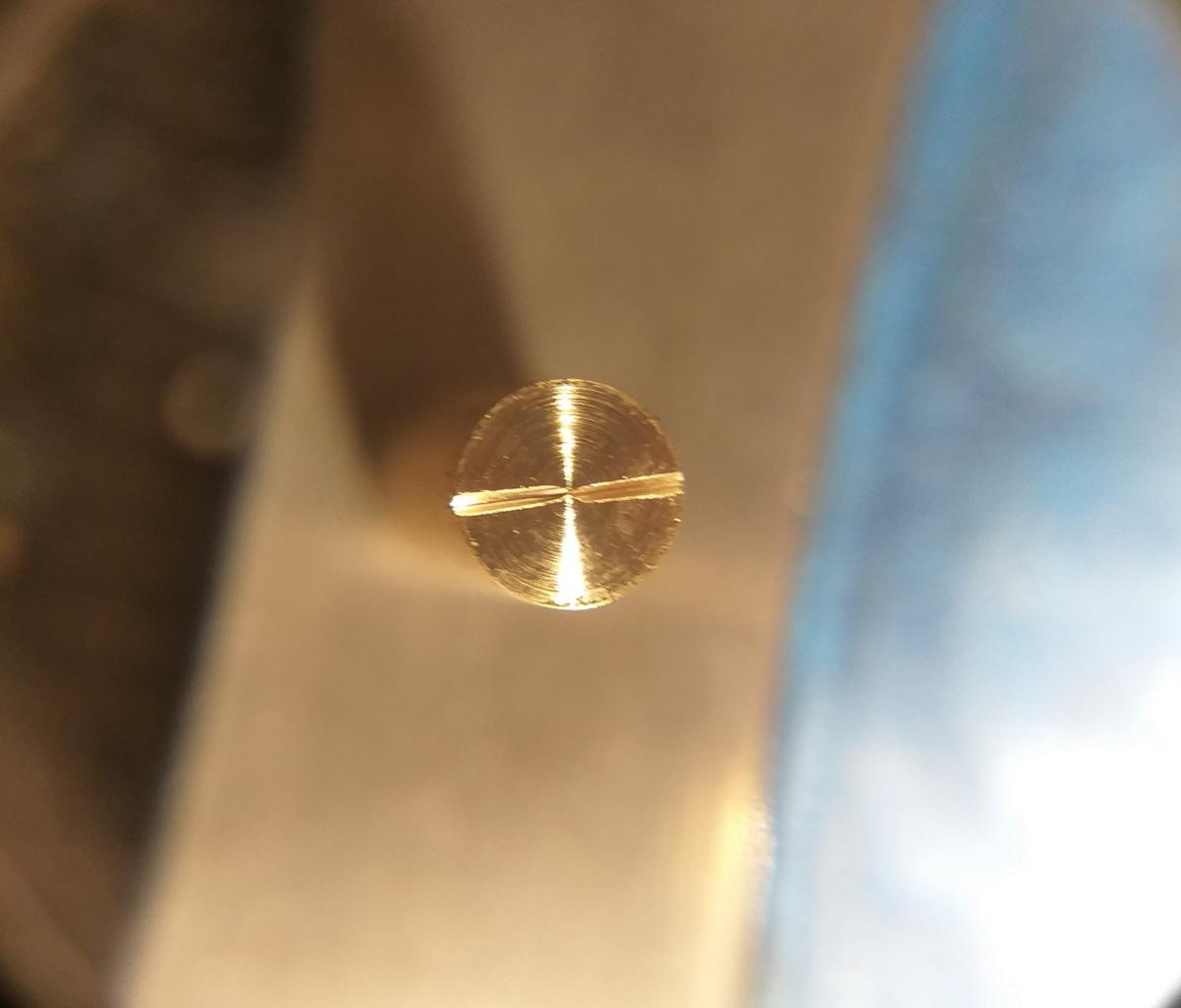

3.frez zamocowany w napędzie poprzecznym ustawiam w osi centralnej tokarki. Wstępnie z oka do kła/stożka zamocowanego we wrzecienniku.

W drugim kroku nacinam czoło wałka do połowy następnie po obrocie o 180 stopni ponownie nacinam do połowy.

Jeżeli mijają się koryguję i ponawiam nacinanie na następnym wałku.





Wymaga korekcji 0,02mm

Jest w jednej linii.

Nie znam prostszego a skutecznego sposobu na pewne ustawienie w osi.

4.ustawienie freza na styku z kołem.

Następnie obniżenie freza na głębokość frezowania. 0,583mm

W mosiądzu można całą głębokość frezować w jednym przejściu.





. I można ciąć koło zębate, można było.... po drugim przejściu zauważyłem błąd dyskwalifikujący koło zębate obróciłem na podzielnicy o 1/5 odległości za mało. Urwał....

Postanowiłem dokończyć z jednym cieniutkim ząbkiem i dużą szparą za nim.



Pierwsze przejście,





Ostatnie







Po przeszlifowaniu na papierze 2000.



Ogólnie, pomijając fakt że koło spieprzone to jestem zadowolony.

Jutro poprawka.

Edytowane 3 Kwietnia 2020 przez szalony amator

[janekp 503]

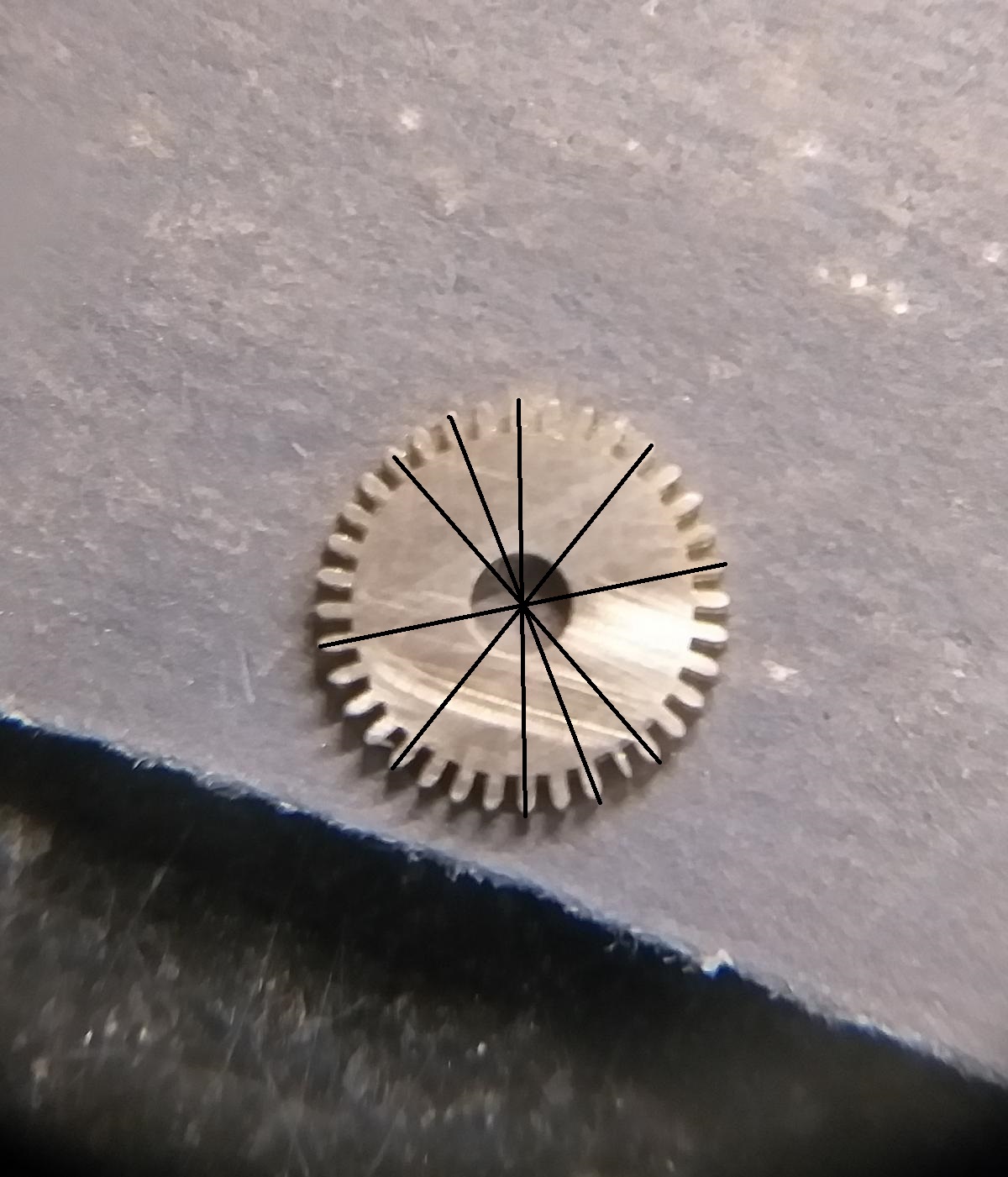

Wzrokowo wydawało  mi  się  ze  zęby  są  skoszone  ale   wyszło  dobrze,ewidentnie podzielnica .

[szalony amator 276]

Janek to zdjęcie jest zrobione komórką przez lupę 10tkę. Lupa średniej jakości, do oka tej nie używam, pewnie trzymałem krzywo, osie optyczne skośne a ty mierzysz ??





Zobacz to zdjęcie, też komórka i lupa.

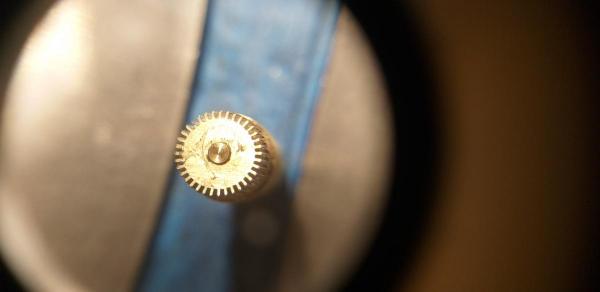

Kółko na wałku leży sobie na łożu tokarki.

Oj.... krzywe to łoże.

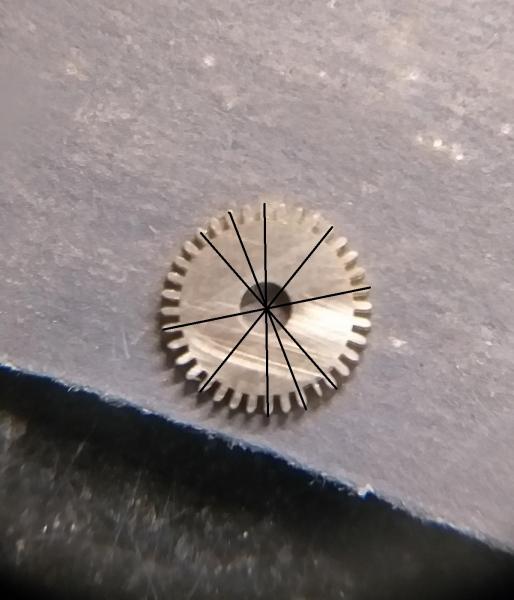

Zdjēcia i światło oszukują. Obydwa ostatnie zdjęcia pokazują to samo koło. Na jednym zęby wydają się cieńsze niż rzeczywiste, na drugim po wstępnym szlifowaniu wydają się dużo szersze.

To resztki materiału na krawędziach inaczej uporządkowane i oświetlenie

[janekp 503]

Janek to zdjęcie jest zrobione komórką przez lupę 10tkę. Lupa średniej jakości, do oka tej nie używam, pewnie trzymałem krzywo, osie optyczne skośne a ty mierzysz ??






Zobacz to zdjęcie, też komórka i lupa.

Kółko na wałku leży sobie na łożu tokarki.

Oj.... krzywe to łoże.

Zdjēcia i światło oszukują. Obydwa ostatnie zdjęcia pokazują to samo koło. Na jednym zęby wydają się cieńsze niż rzeczywiste, na drugim po wstępnym szlifowaniu wydają się dużo szersze.

To resztki materiału na krawędziach inaczej uporządkowane i oświetlenie

Nie  no  nie  czepiam sie

Tak  oszukuje  komorka  i swiatlo..

Ustawienie  walka w osi  -ciekawy  pomysl.

[szalony amator 276]

Chodzi o to, że w realu koło wyglądało bardzo dobrze. Ładne równiutkie zęby ( no poza jednym).

Teraz jak oglądam w telefonie to widzę kiepskie zdjęcia niewykńczonego koła. Nie widać identycznych powtarzalnych krawędzi, każda jest inna.

[szalony amator 276]

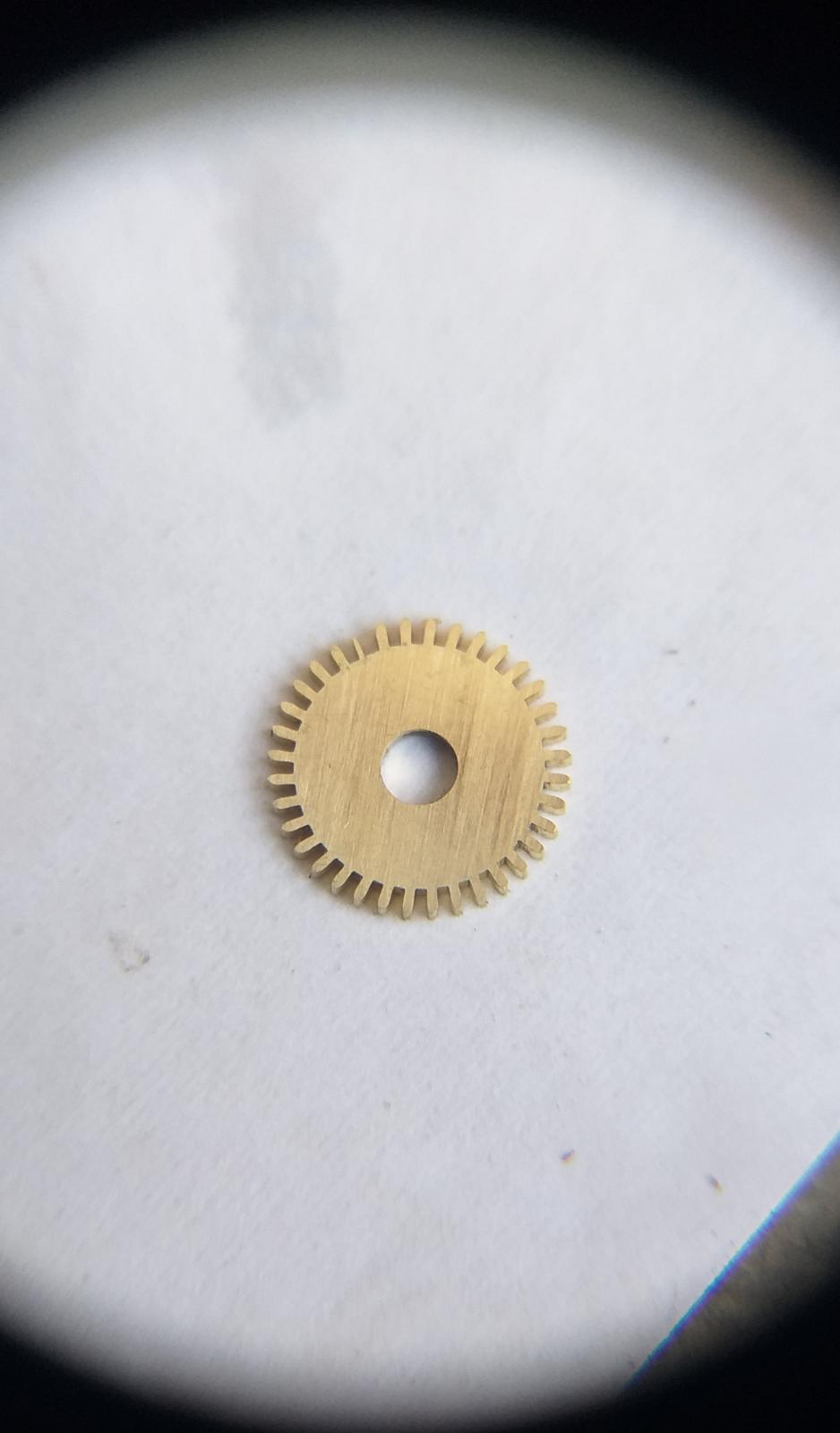

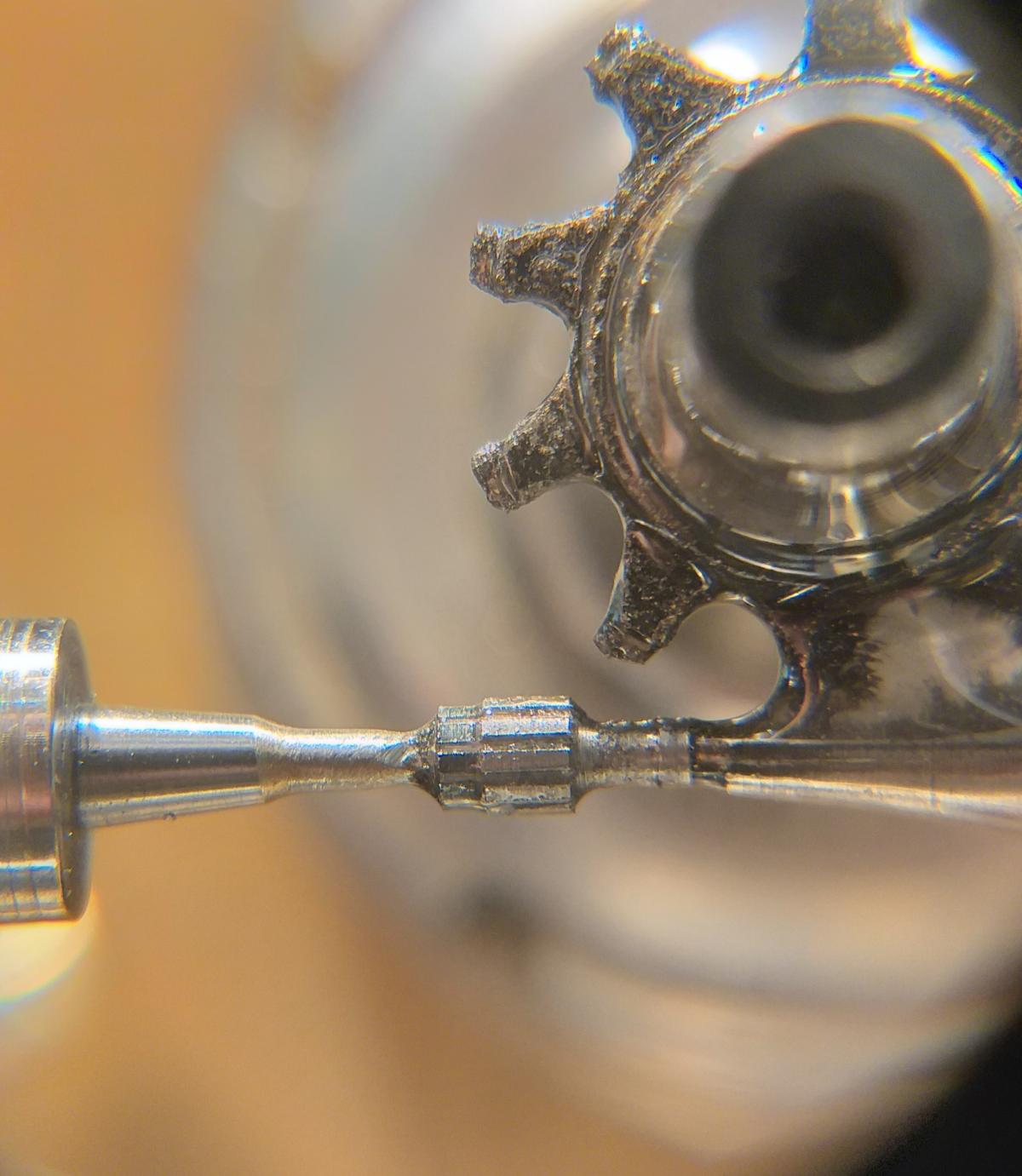

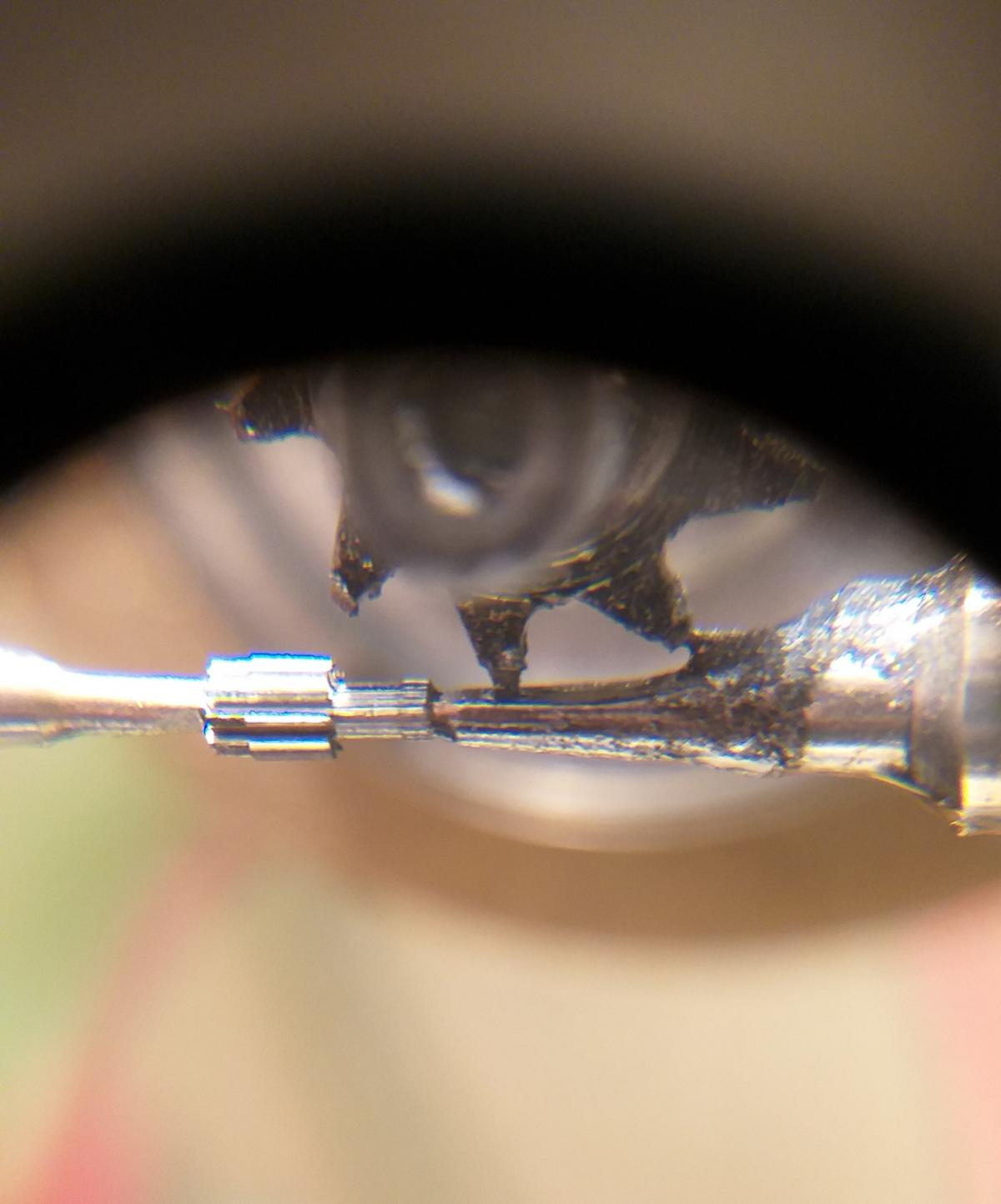

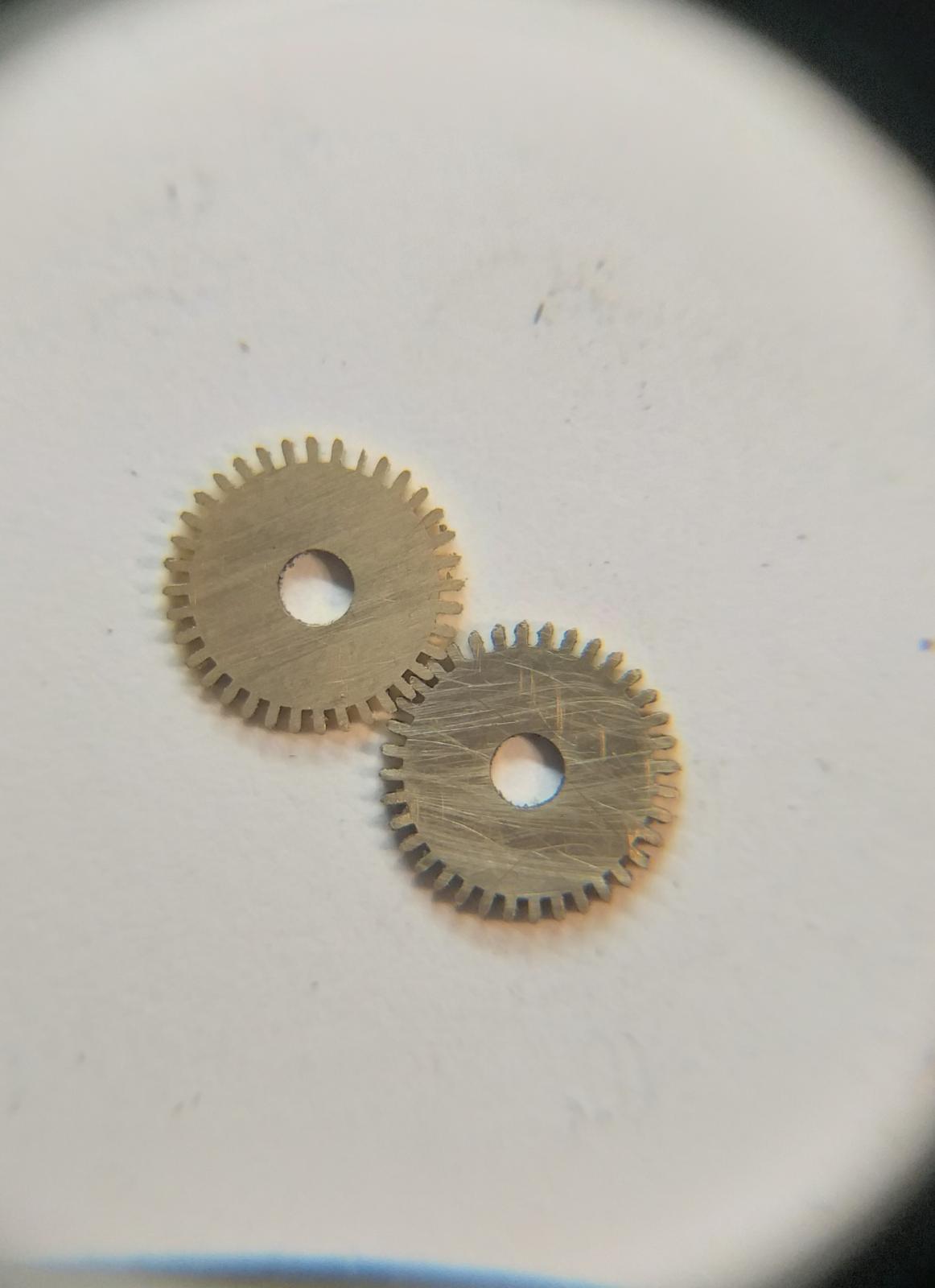

Dopiero dojechałem do warsztatu, dla porządku i dla siebie szlifnąłem na najdrobniejszym kamieniu arkansas przetarłem zęby zaostrzonym patykiem bukszpanu izrobiłem kilka zdjęć. Oczywiście wcześniej umyłem szczoteczką do .....zębów.

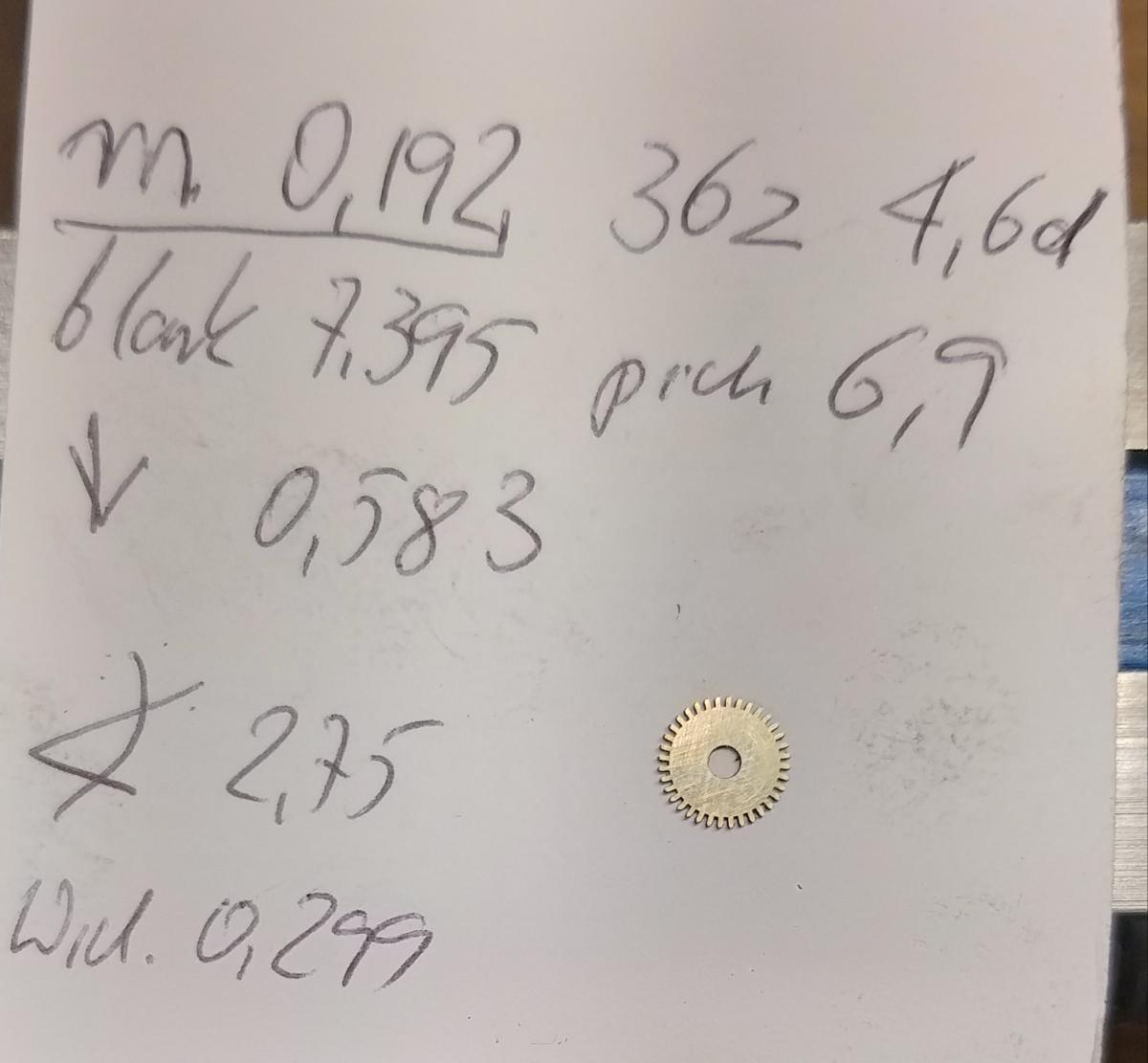

Kontrola wymiarów, miało być 7,395 mm zewnętrzna ja zrobiłem trochę mniej 7,36 chyba w tolerancji, to niecałe 0,02 mm na promieniu czyli do zazębienia.

Pozostałe ?

Łuki addendum zębów wyglądają dobrze.

Pomiar proporcji ząb/przestrzeń międzyzębowa każdy chętny może zrobić sam.



Srednica minimalna to jest na dnach zębów to 6,229 (wszystkie dane z tabeli)

6,229 mm * 3,14 / 36 =0,5436 mm

Szerokość freza na tej średnicy to 0,299 więc ząb w podstawie powinien mieć 0,244.

Z tąd podział jest 55% puste do 45% ząb na linii minimalnej średnicy (zębów).

Wygląda że jest blisko. Ja będę mierzył jak cały projekt nie będzie dobrze pracował.

Edytowane 4 Kwietnia 2020 przez szalony amator

[szalony amator 276]









Muszę lecieć, przypomniałem sobie, że miałem zarezerwowany stolik w restauracji a potem kino.

[Odin 591]

Robi wrażenie!

[kiniol 2520]

wycinasz "szprychy" piłką włosową?

[szalony amator 276]

A czy żona wie że myślisz o szprychach?



Ktoś pytał po co mi mała tokarka.

Jest odpowiedź, w akcji do poprawienia wałków i nacięciu kanałów koncentrycznych na klej. Bez tego praktycznie niemożliwe jest przyklejenie.









Reszta zdjęć trochę później.

[szalony amator 276]

Koło godzinowe





Zębnik koła minutowego

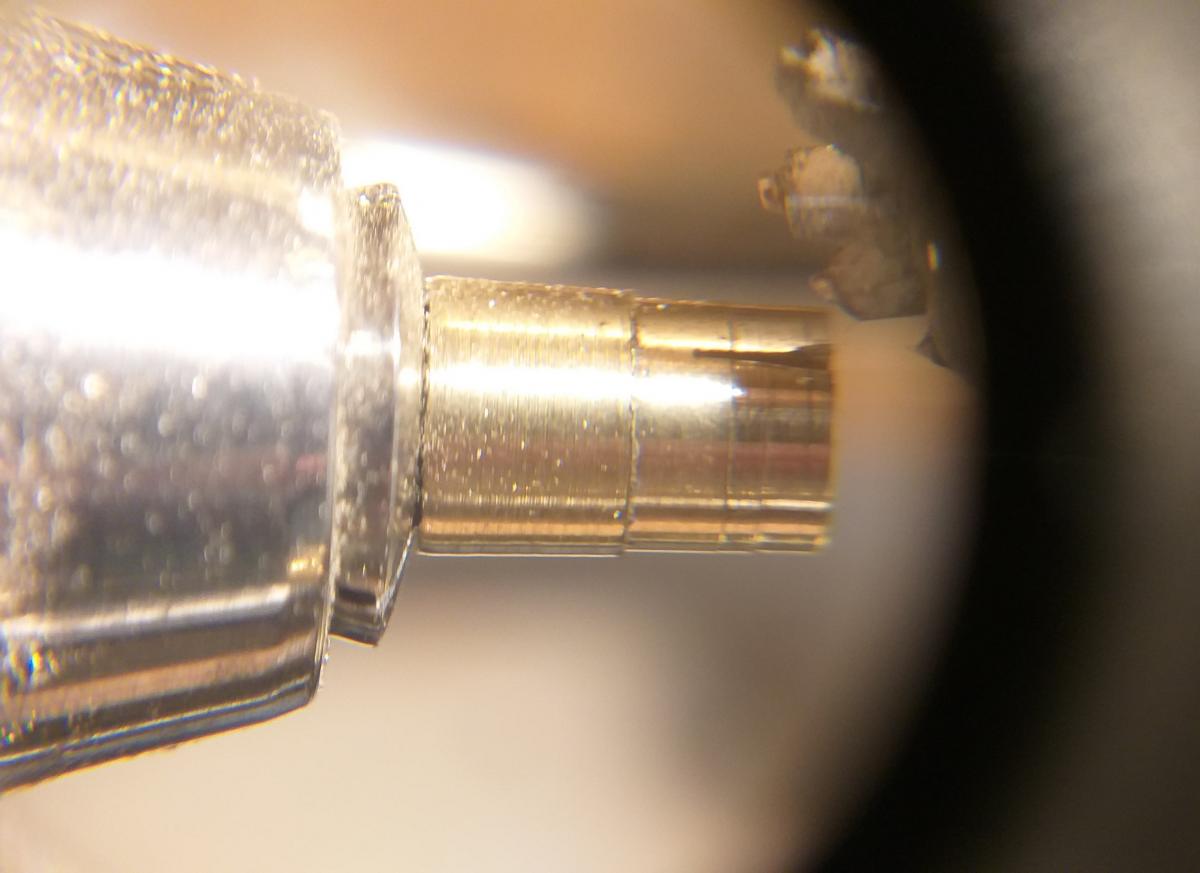

Pierwszy etap





Drugi







Obydwa razem







Mój komentarz;

Koło godzinowe bardzo dobrze.

Zębnik koła minutowego spieprzony.



Więcej jutro.

[szalony amator 276]

Materiał przygotowałem tak że tulejki po obydwu stronach zębnika i były przetoczone na średnicę minimalną. Średnicę na której powinny być dna zębów. Ja zagłębiłem frez poniżej tej średnicy.



To był pierwszy podstawowy błąd.





Po zlikwidowaniu tych "schodków" po frezie można zmierzyć że dojechałem do 1.05 mm zamiast 1.20 mm

Średnica zewnętrzna to 2.20 mm zamiast 2.27 mm

To niestety sporo.

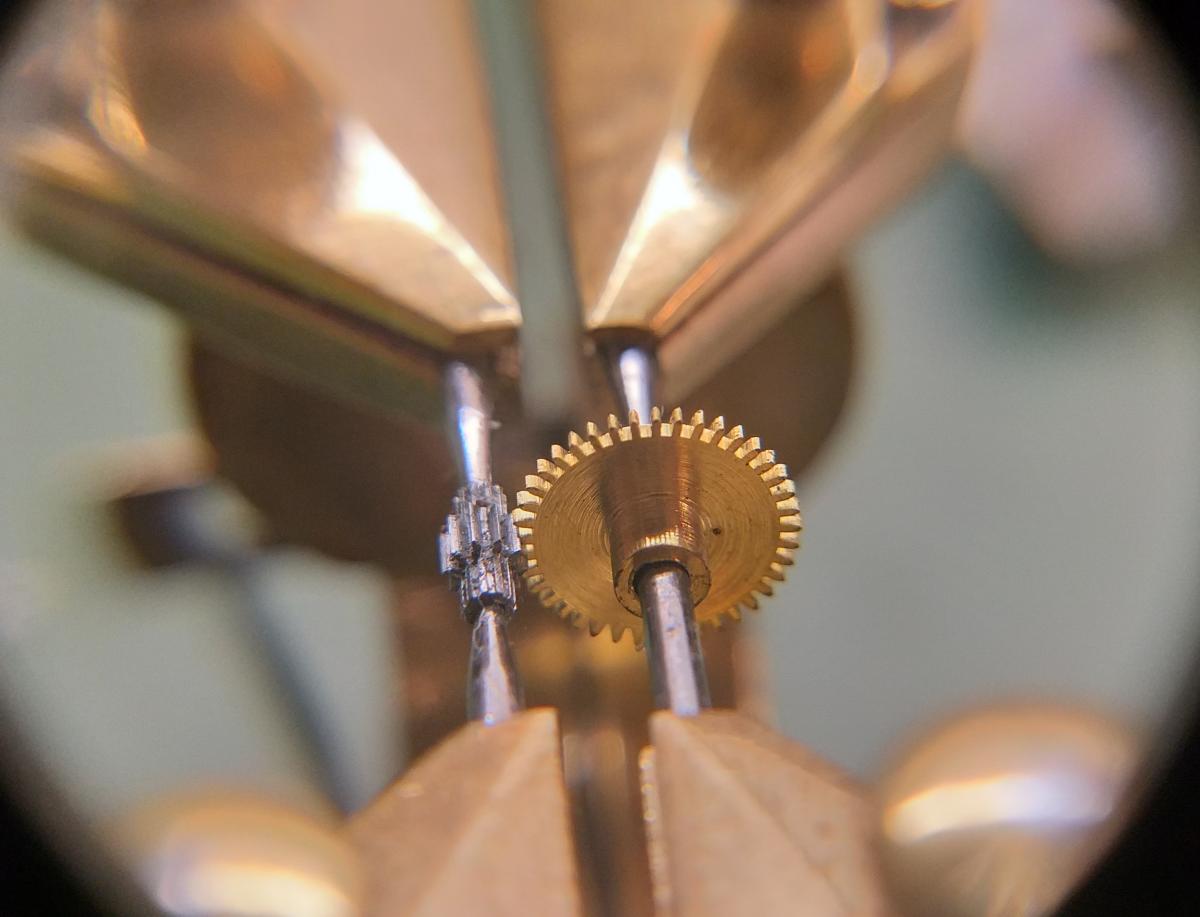

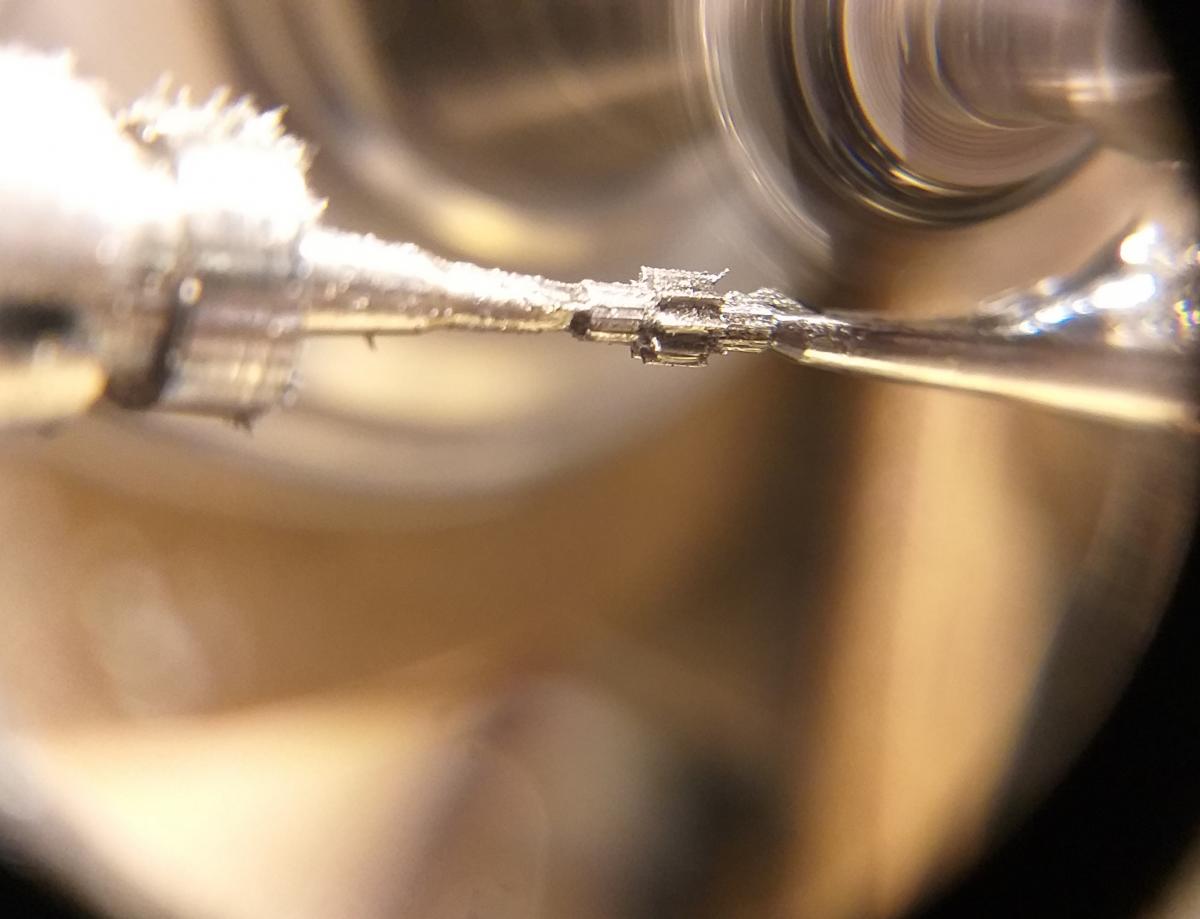

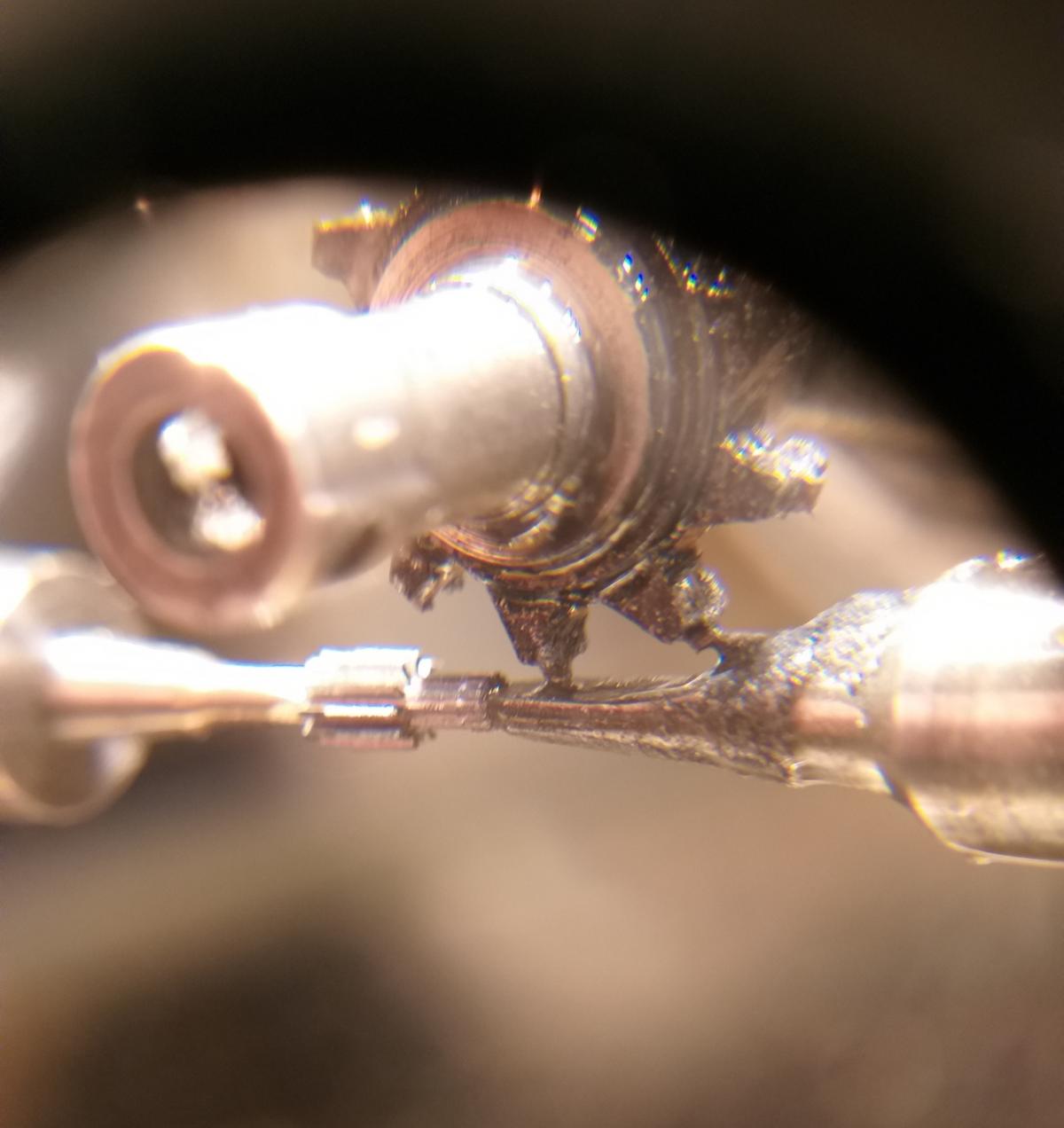

Po lekkim toczeniu po zębach wygląda tak

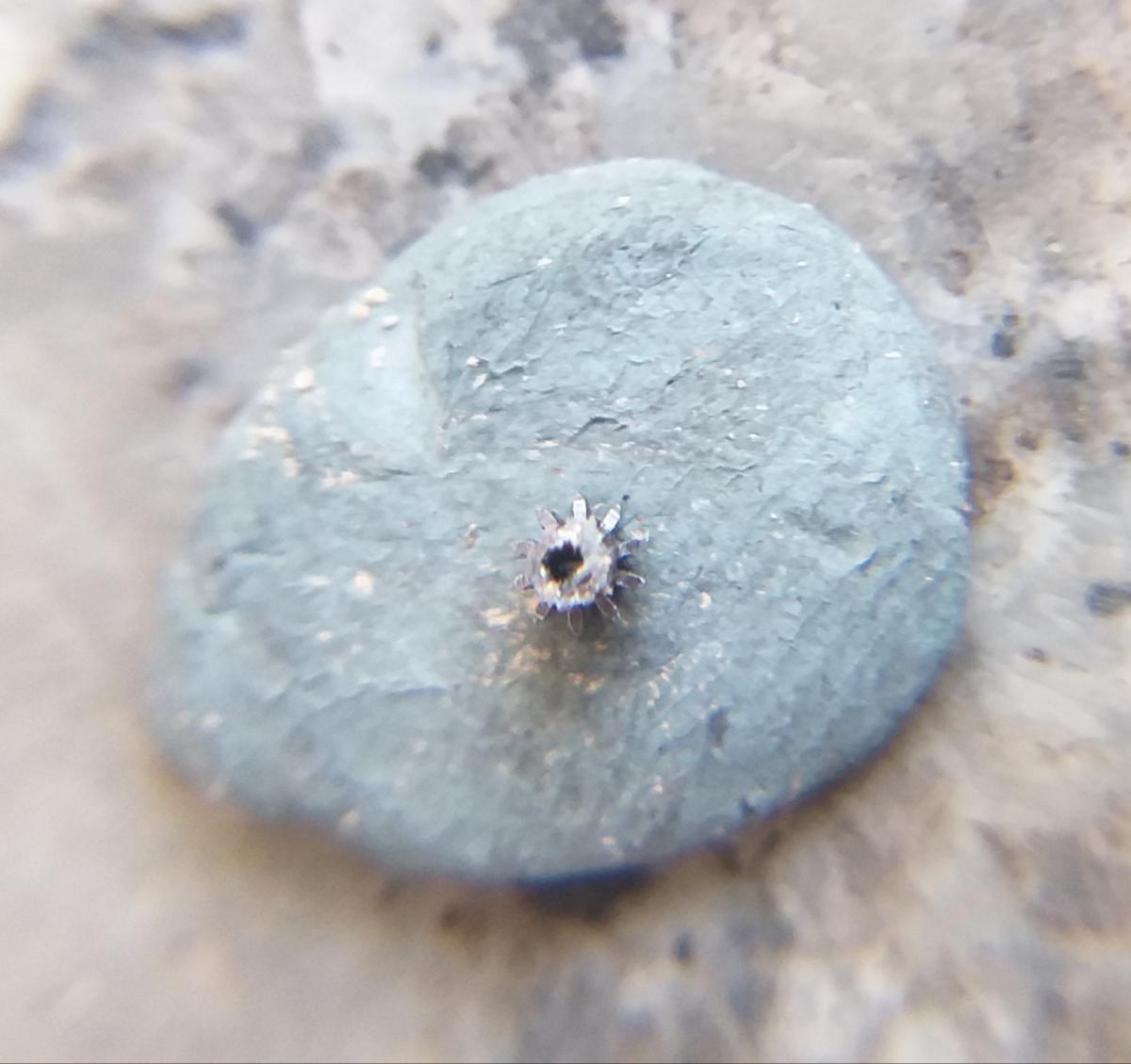

Poza średnicą drugim błędem mało widocznym na zdjęciach było to że materiał był za miękki.

Zęby są lekko poodginane w trakcie frezowania.

Ja przez lupę to widzę. Materiał na zębnik musi być twardszy.

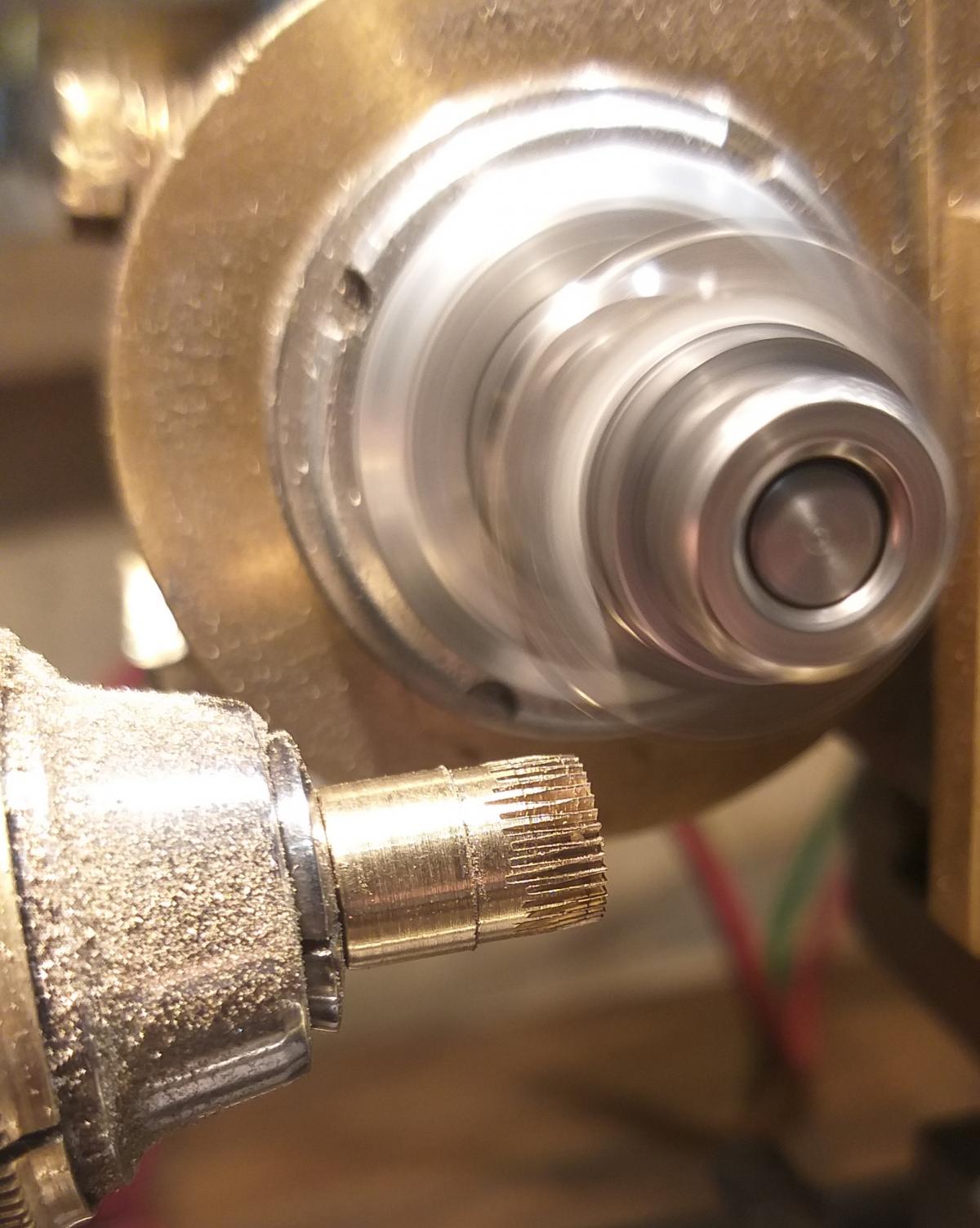

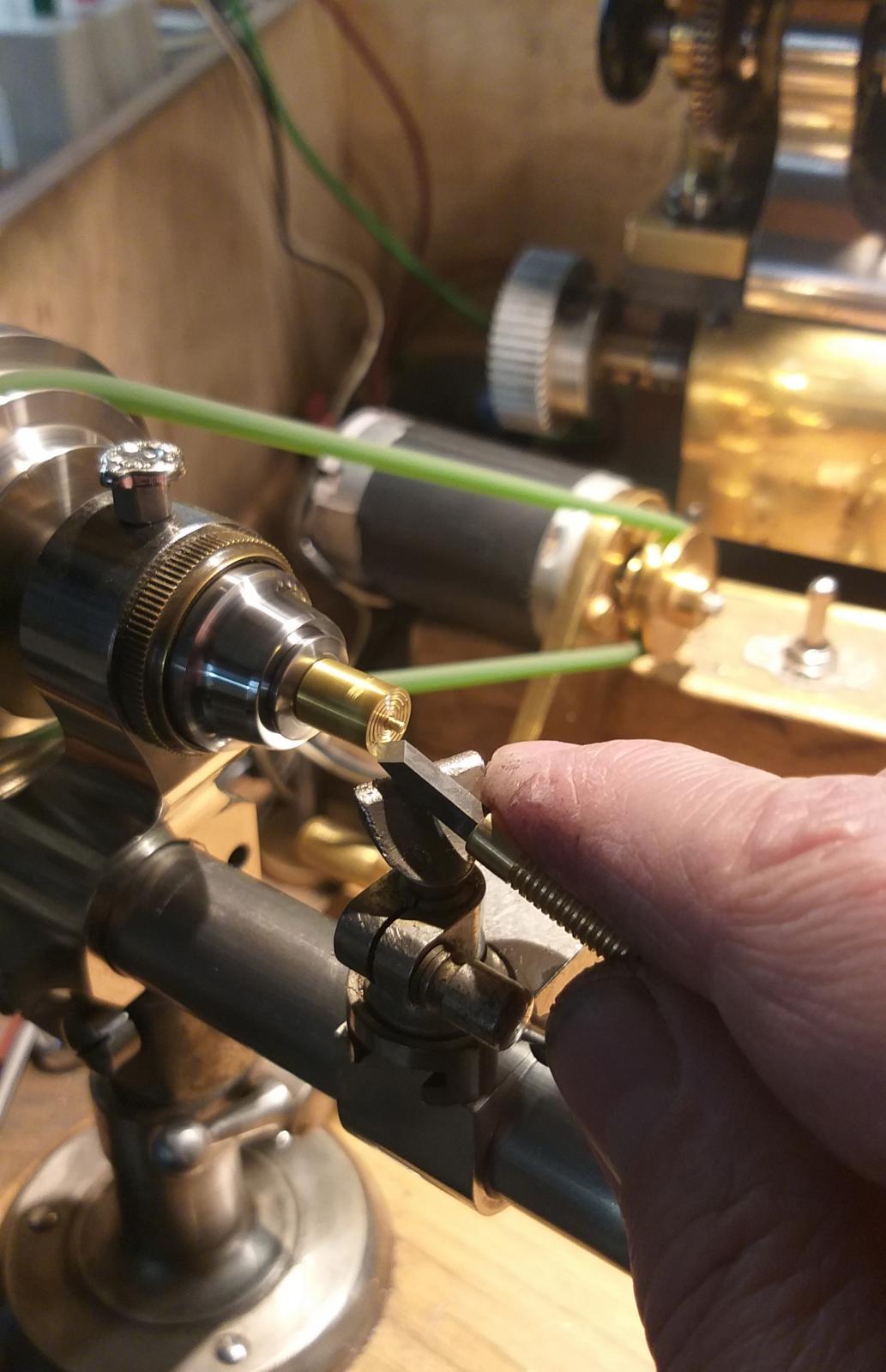

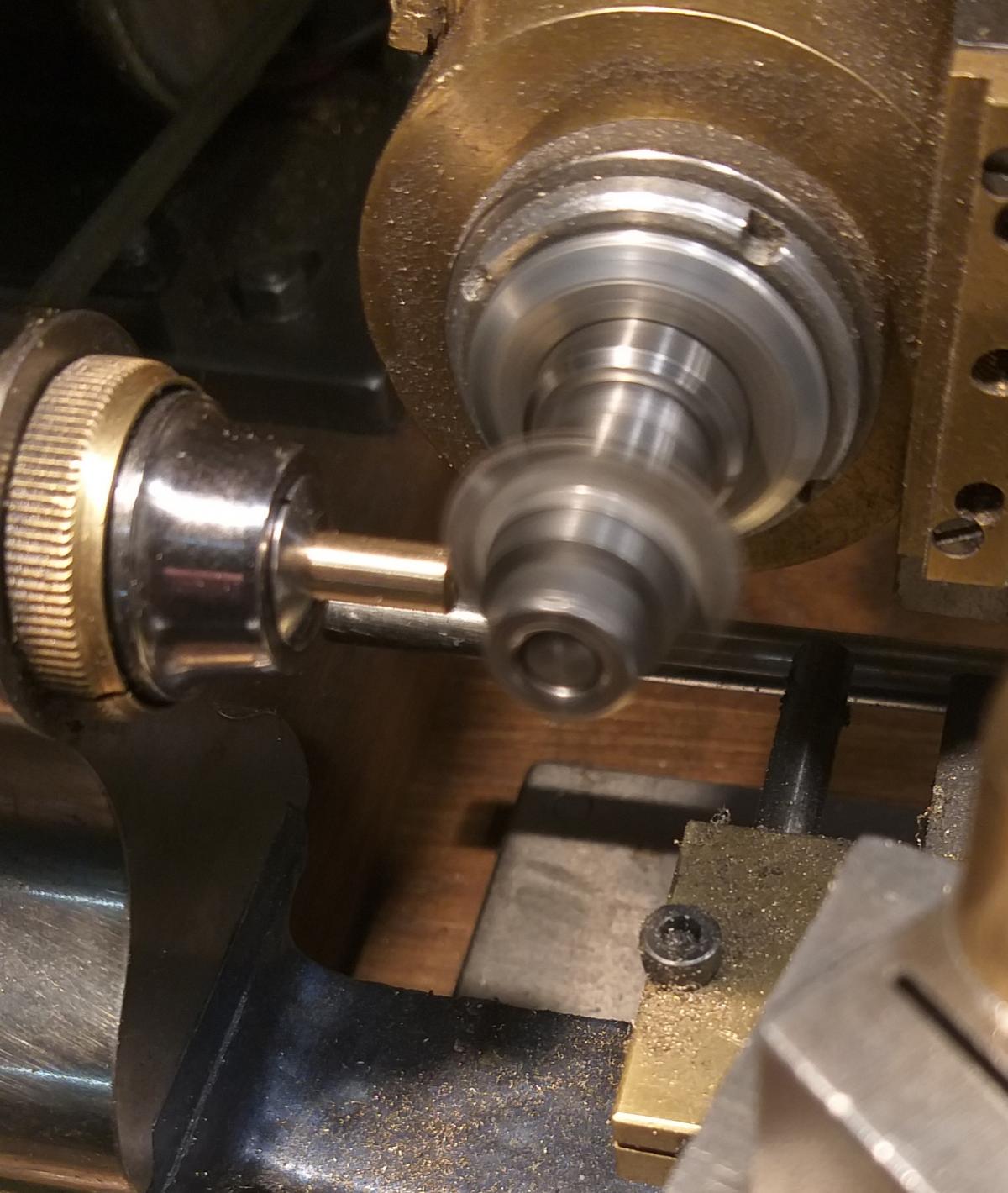

Dobre wiadomości to mocowanie zębnika do frezowania. Sprawdziło się bardzo dobrze.

Jest zachowana osiowość otworu i pewność unieruchomienia do frezowania.



Cdn.

[szalony amator 276]

Jak to miło tak jednego dnia położyć się i nic nie robić...

[Kieszonkowe 613]

Jak to miło tak jednego dnia położyć się i nic nie robić...



Janusz co się stało (czyżbyś był chory)

[RAF7 19]

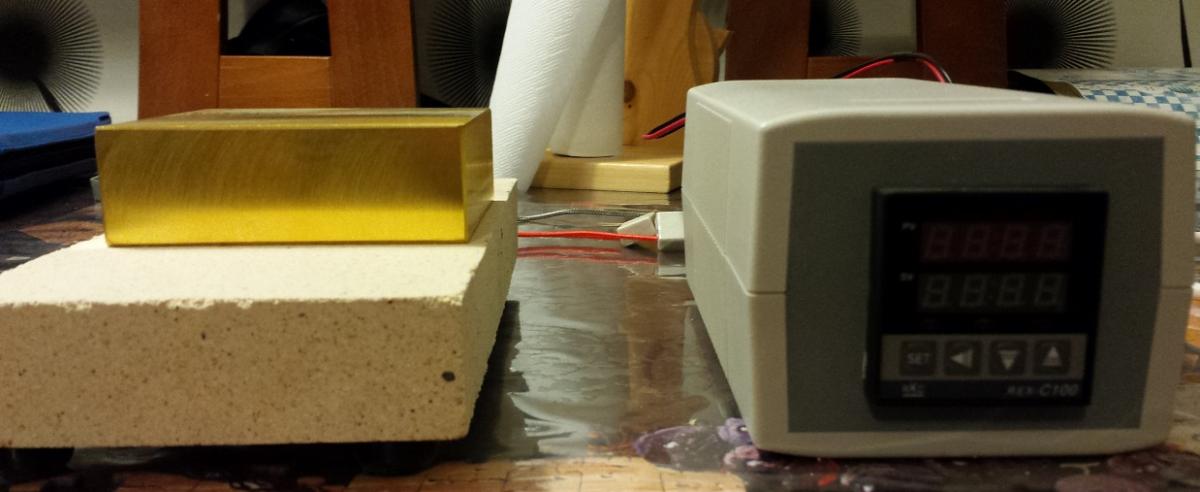

Do wygrzewania polecam DIY grzalke z kontrolerem PID, grzalka zamontowana w bloku mosiadzu razem z sądą temperatury (wszystko znalezione w internecie, lacznie ze schematem). Kiedys zrobilem cos takiego i da się nawet barwic wskazowki termicznie, mozna by sie pokusic o lepsza izolacje... Wyglada toto mniej wiecej tak:



Edytowane 8 Kwietnia 2020 przez RAF7

[szalony amator 276]

Zdrowy jestem ( chyba ), albo bezobjawowy siewca... albo już po i mam przeciwciała. Jeden ch wie. Z testów co się robi wynika że średnio 5,2 % z wszystkich testowanych jest pozytywnych.

Ostatnio ten wskaźnik nam wzrósł powyżej 6% a może nawet 7%. Aby udowodnić że jesteśmy najlepsi i najpierwsi i nasza strategia działa ilość potwierdzonych nowych przypadków dławimy ilością wykonanych testów i jest "dobrze".

Siedźcie na d*pie, noście maski, spotykajcie się tylko z domownikami, ratujcie naszą oatnią linię obrony t.j służbę zdrówka.

Edytowane 8 Kwietnia 2020 przez szalony amator

[dziadek 1771]


Materiał przygotowałem tak że tulejki po obydwu stronach zębnika i były przetoczone na średnicę minimalną. Średnicę na której powinny być dna zębów. Ja zagłębiłem frez poniżej tej średnicy.



To był pierwszy podstawowy błąd.






Po zlikwidowaniu tych "schodków" po frezie można zmierzyć że dojechałem do 1.05 mm zamiast 1.20 mm

Średnica zewnętrzna to 2.20 mm zamiast 2.27 mm

To niestety sporo.

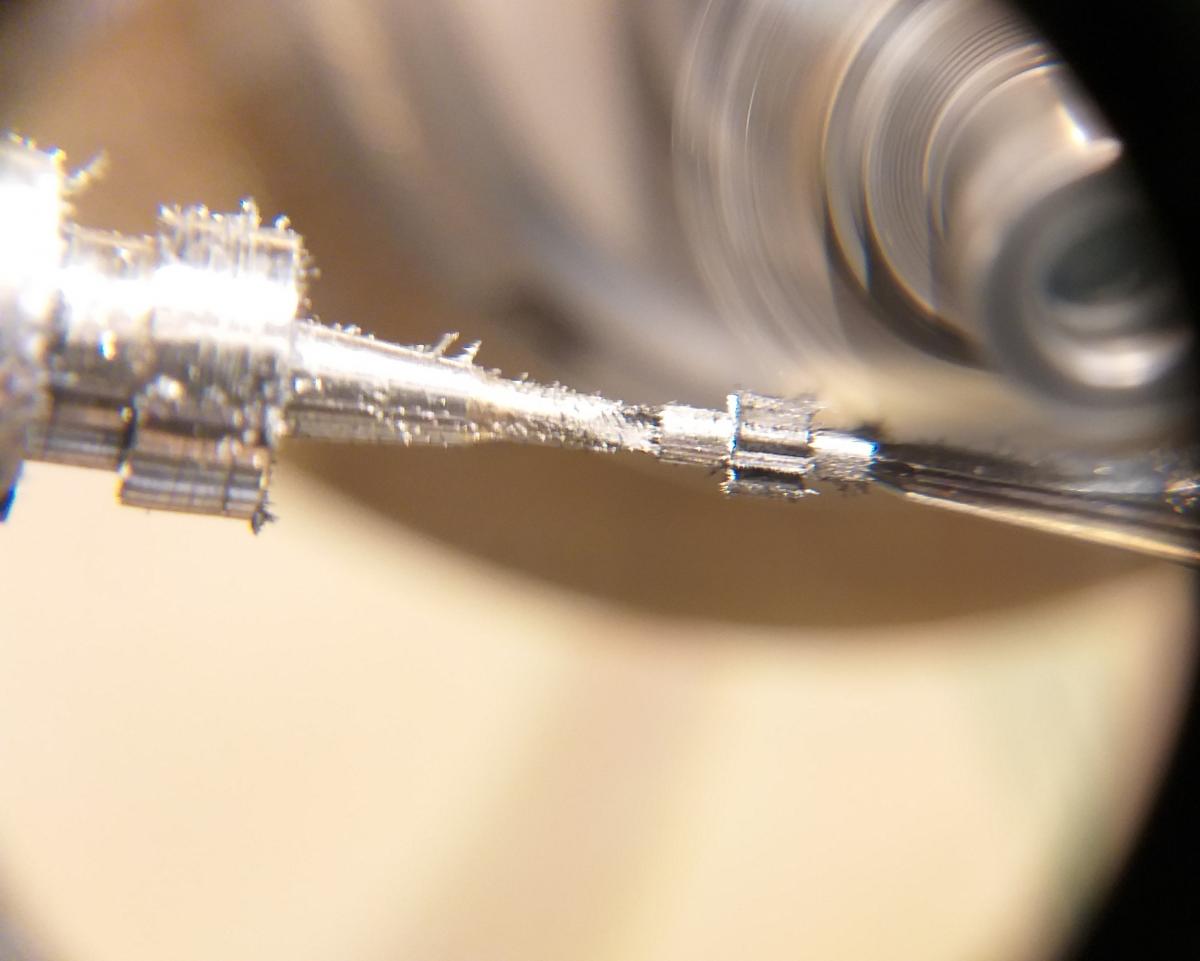

Po lekkim toczeniu po zębach wygląda tak






Poza średnicą drugim błędem mało widocznym na zdjęciach było to że materiał był za miękki.

Zęby są lekko poodginane w trakcie frezowania.

Ja przez lupę to widzę. Materiał na zębnik musi być twardszy.



Dobre wiadomości to mocowanie zębnika do frezowania. Sprawdziło się bardzo dobrze.

Jest zachowana osiowość otworu i pewność unieruchomienia do frezowania.



Cdn.

Zapytam nieśmiało, a czy przypadkiem sam frez, a właściwie to kształt zębów freza nie odgina Ci zębów w trakcie frezowania?

[szalony amator 276]

Dlaczego nieśmiało, frez się nie chrzani i działa jak wciskany klin.



W tym zębniku na minimalnej średnicy 1.05 szerokość zębów w podstawie to 0.12mm. Tak teoretycznie.

Ale nie jest tak źle. To pierwsze frezowanie zrobiłem w dwóch krokach, na dwa przejścia.

To miało być sprawdzenie freza. Pojechałem za głęboko do zbyt cienkiej podstawy a i tak nie jest to zupełny złom.

Radzę sobie frezowaniem na 5-6 przejść zaczynam od 0.2 mm a kończę na krokach co 0.05 mm

Dobrym doborem twardości aby wytrzymałość na zginanie była jak najwyższa przy ciągle dobrej skrawalności.

Robię dłuższy zębnik bo decyduje powierzchnia przekroju a nie tylko szerokość.

Można zaokrąglić krawędzie freza odpowiadające za profil dna zęba w zębniku.



Uczę się ciągle ale... robiłem już zębniki o szerokości zębów przy podstawie 0.08mm.

To jest wykonalne.



Ten dobór odpowiedniej twardości ale i wytrzymałości na zginanie przy akceptowalnej skrawalności to nie jest wymądrzanie się.

Trzeba zacząć robić i wyciągać wnioski z kolejnych porażek. Mogę kupić(zrobić) piecyk, tak muszę o tym pomyśleć. Dziękuję RAF7.

A może zostanę przy pełnej klasyce. George Daniels radzi łamać czop średnicy około 0,10 mm. Powinien się złamać przy ugięciu 20 stopni. Wtedy parametry są O.K. Następnie trzeba się nauczyć czuć stal pod nożem. Potrafili to robić ponad 200 lat temu to i dzisiaj można bez termopary i automatycznej regulacji temperatury.

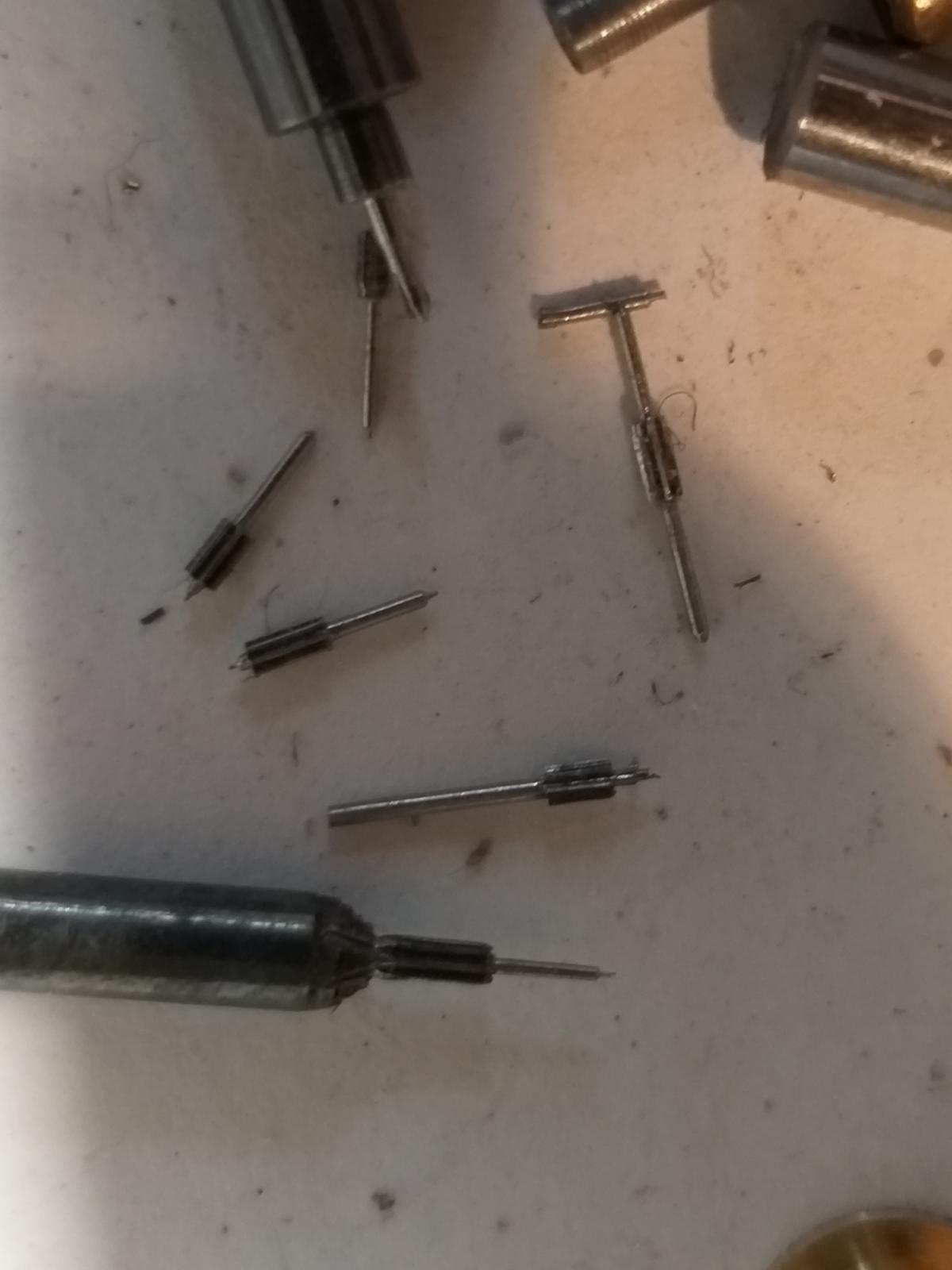

To tak na szybko kilka sztuk moich porażek przy średnicy zewnętrznej zębnika 0.9 mm.

Było tego znacznie więcej.





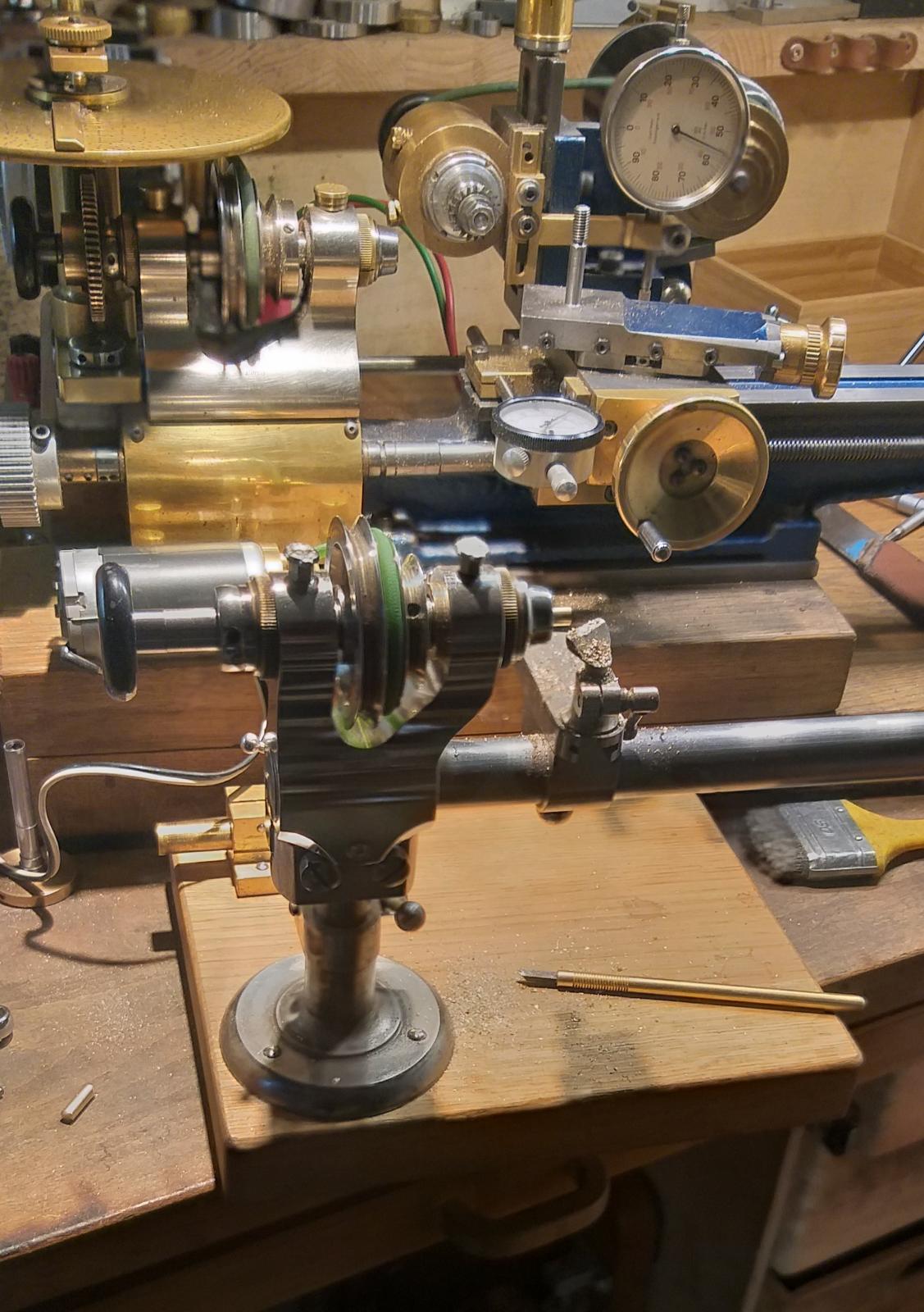

A to mój piec







I patrzę na kolory nalotu.

Edytowane 8 Kwietnia 2020 przez szalony amator

[szalony amator 276]

Krótka historia jadnego zębnika.







[Kieszonkowe 613]

A miało być tak pięknie

A miało być lenistwo



Choroba postępuję

[szalony amator 276]

Masz rację to może być choroba, i w dodatku zarażam innych...

Może lepiej skończyć z tym.

[szalony amator 276]

Nie ma obaw, nie skończę szybko.

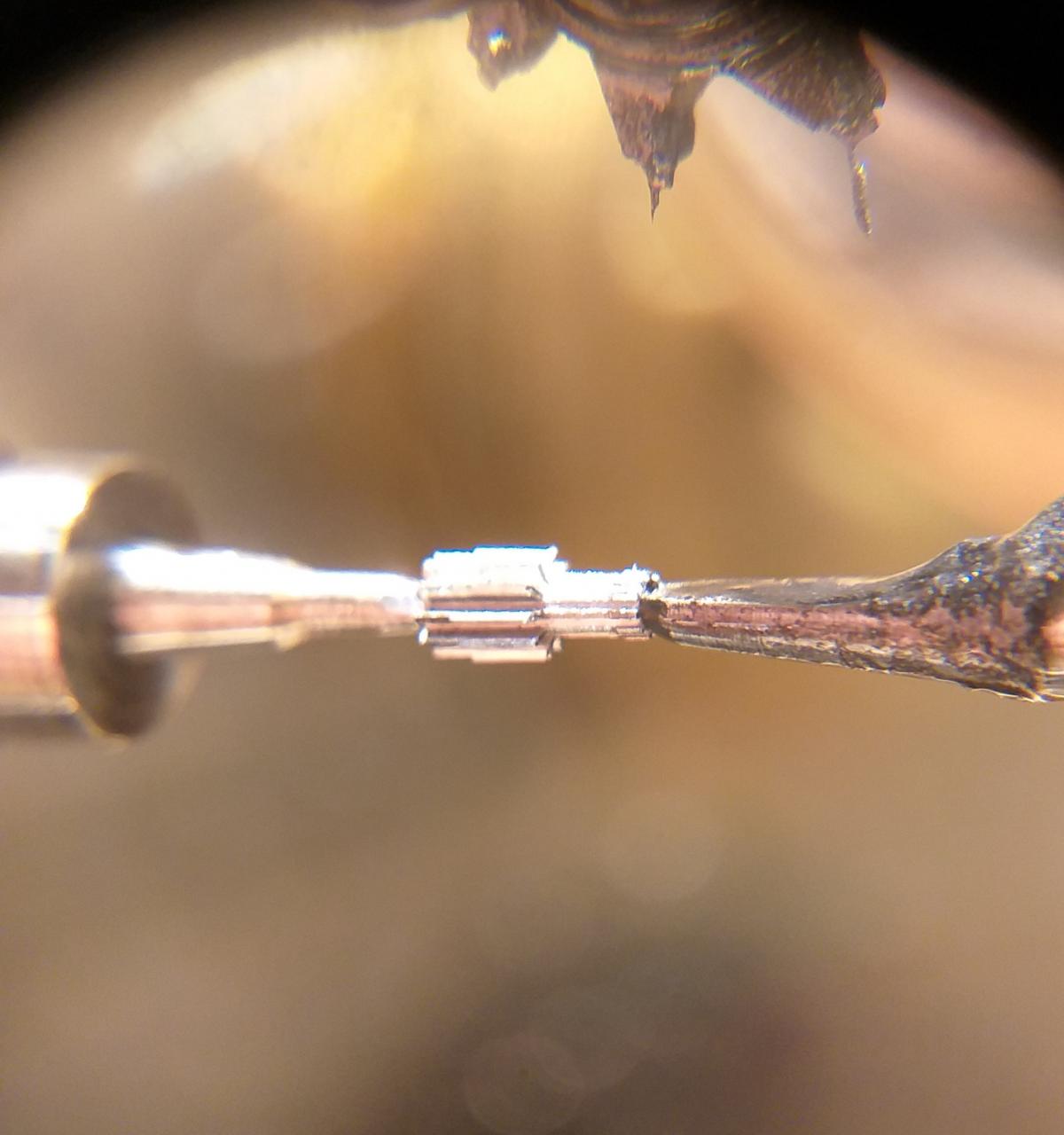

Zębnik koła minutowego, ten wczorajszy wygląda dobrze tylko na zdjęciach bocznych. Zostawiĺem go w tokarce, źeby na tych samych ustawieniach robić drugi. Okazało się, że miałem drobne ale sumujące się nieosiowaści na mocowaniu; kieł w koniku przesunięty oraz suport pionowy, czyli płaszczyzna pracy freza też nierównoległa do osi.

Obydwie niedokładności o około 0,01 do 0,02 ale sumowały się.

Ja ustawiałem osiowość na stronie wrzeciennika ( nacinając centralnie obracany o 180 st. wałek ) ale nie kontrolowałem zgodności po drugiej stronie freza do kła w koniku. Błąd, dzisiaj powtórka.

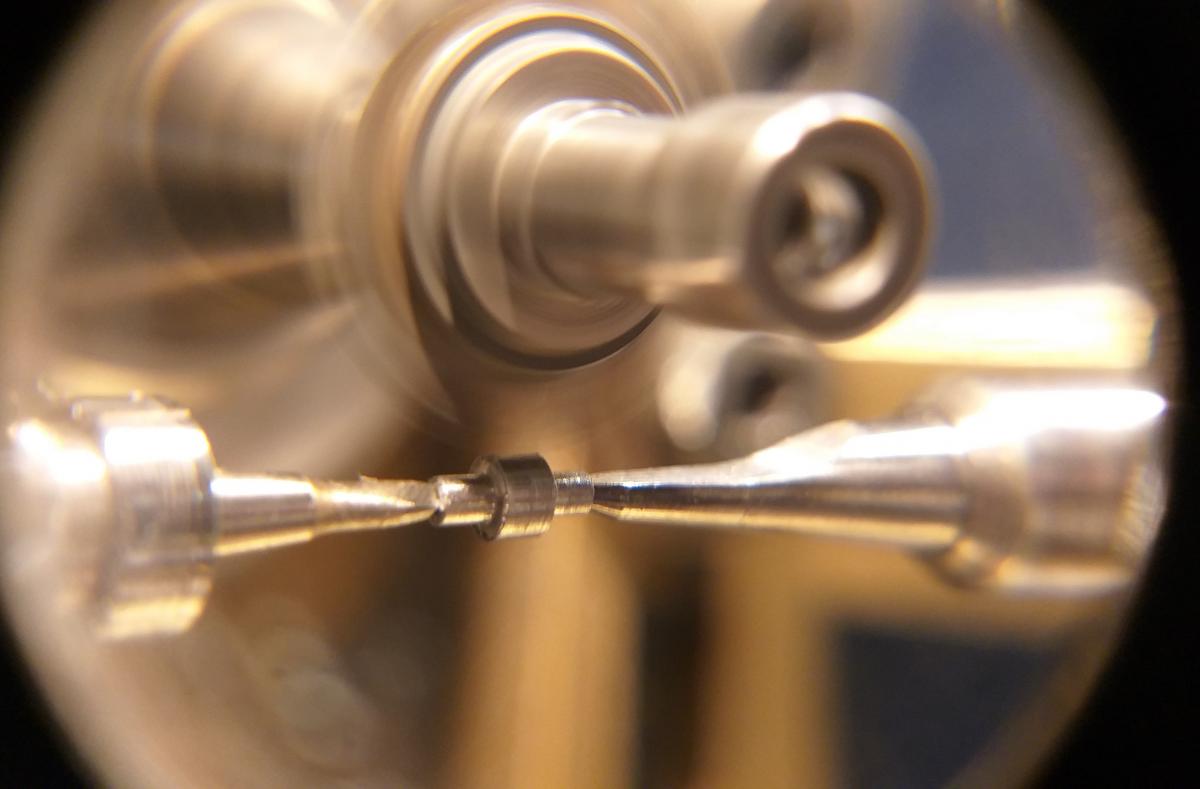

Na moje usprawiedliwienie przypomnę, że pierwszy raz frezuję między kłami. Te zębniki można spokojnie frezować mocowane na sztywno we wrzecienniku. Ćwiczę dla siebie mocowanie w kłach czyli na otworze bo trzeba będzie kiedyś zrobić oś koła centralnego do mojego mechanizmu.



Jeszcze trochę pomarudzę. Mam świadomość, że nauczyć się można tylko na własnych błędach, ale po liczniku widzę, że zaglądacie, więc o błędach i problemach też będę pisał. No właśnie nie pisałem że wszystie cztery frezy poprawiałem i ostrzyłem ponownie, bardzo nie podobało mi się jak wyglądało pierwsze pokazane tutaj koło minutowe. Od strony wejścia freza na krawędziach mosiądzu był zbyt duży " drut". Profil ząbków też mi się nie podobał. Jest w planie wykonanie nowego.

Cdn.

[RAF7 19]

appropos Danielsa, tak frezuje kola jego uczen :



https://www.youtube.com/watch?v=Nlw1NQQGlXI
