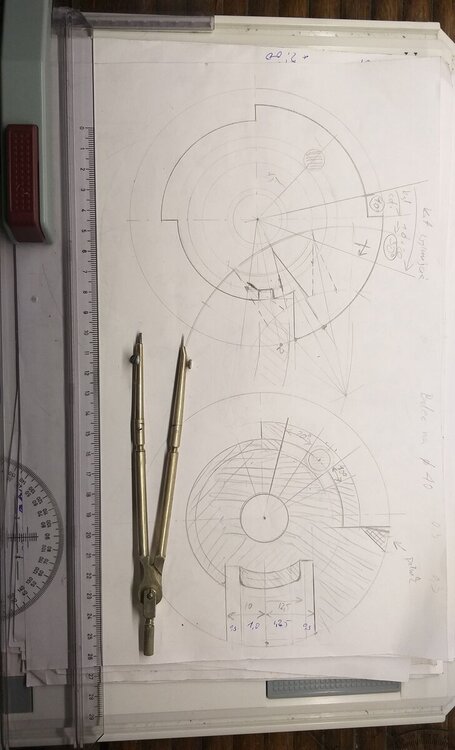

Przyszedł czas na kupno deski kreślarskiej i kilku cyrkli.

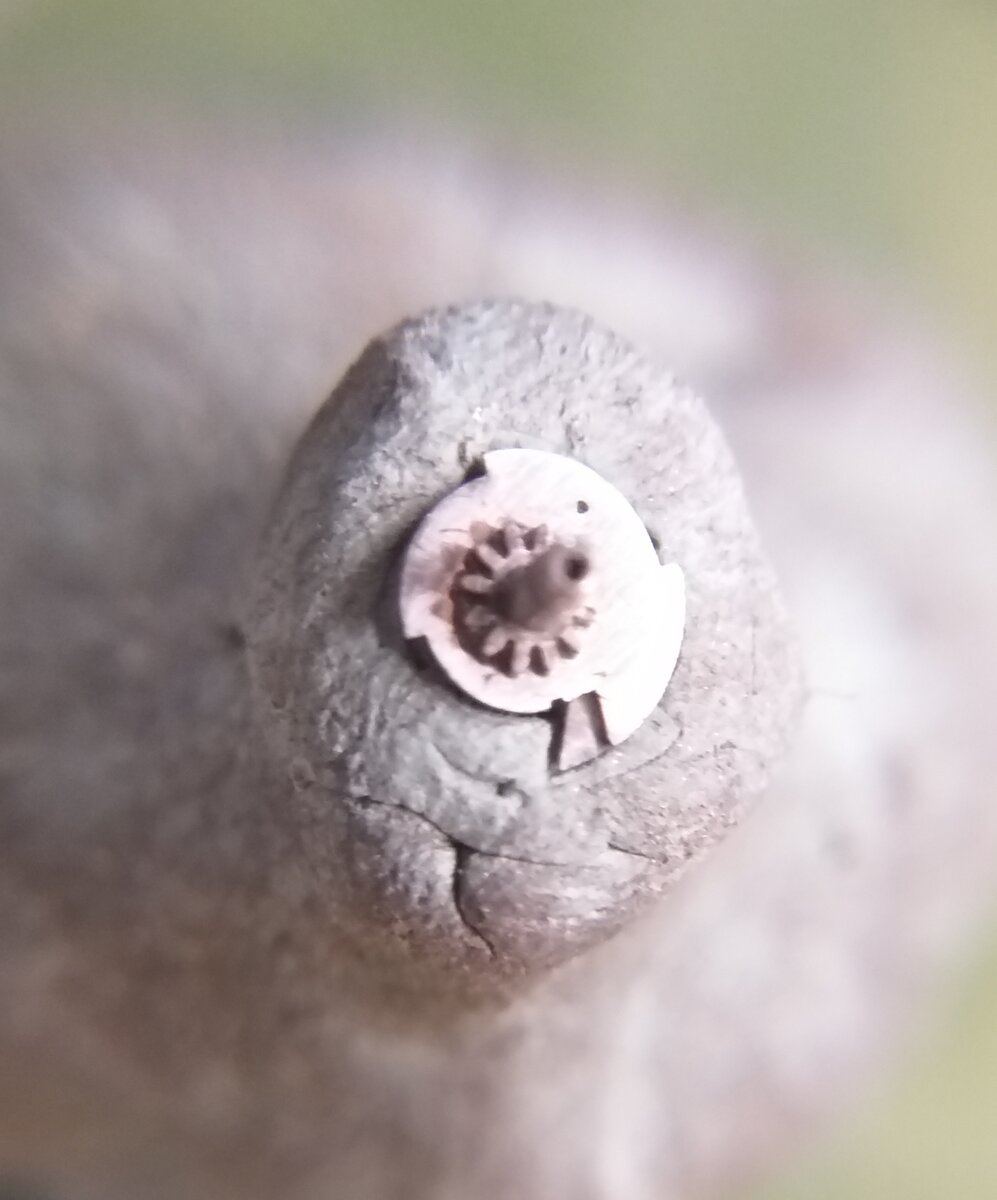

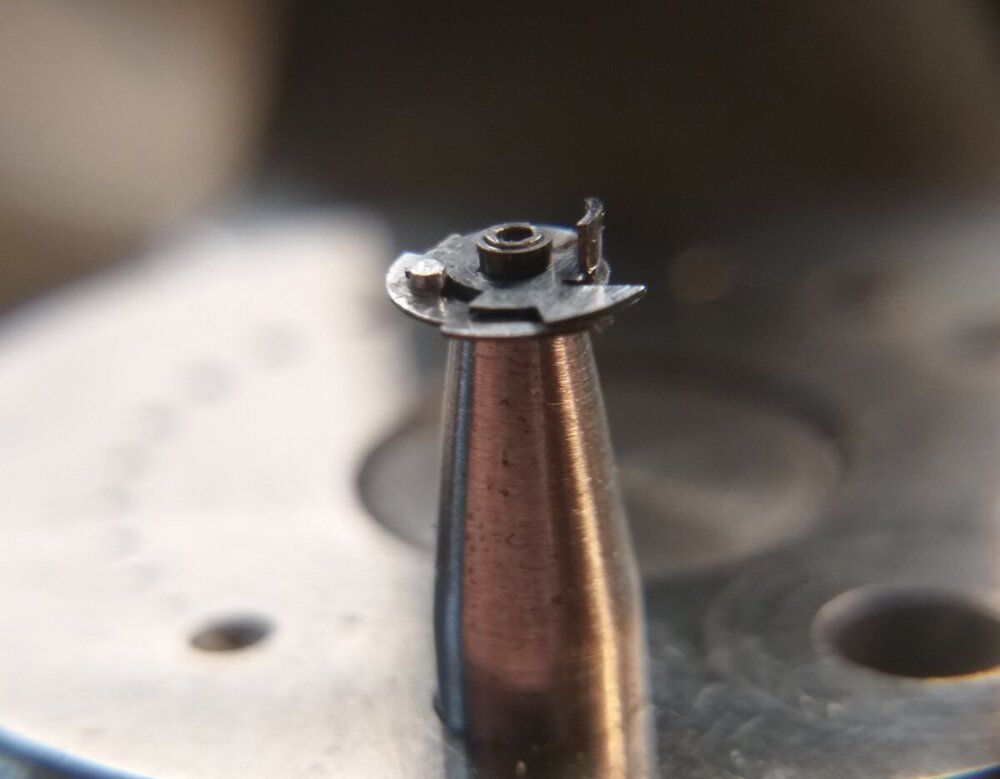

Drugi poprawiony projekt rozety kwadransów i przerzutnika godzin.





Opisy skąpe były poprzednio, teraz sobie daruję.  Można zadawać pytania!





Pora na gongi,

Prawdopodobnie w niedzielę coś będę miał do pokazania.

Edytowane 1 Lipca 2020 przez szalony amator

[szalony amator 276]

Gongi

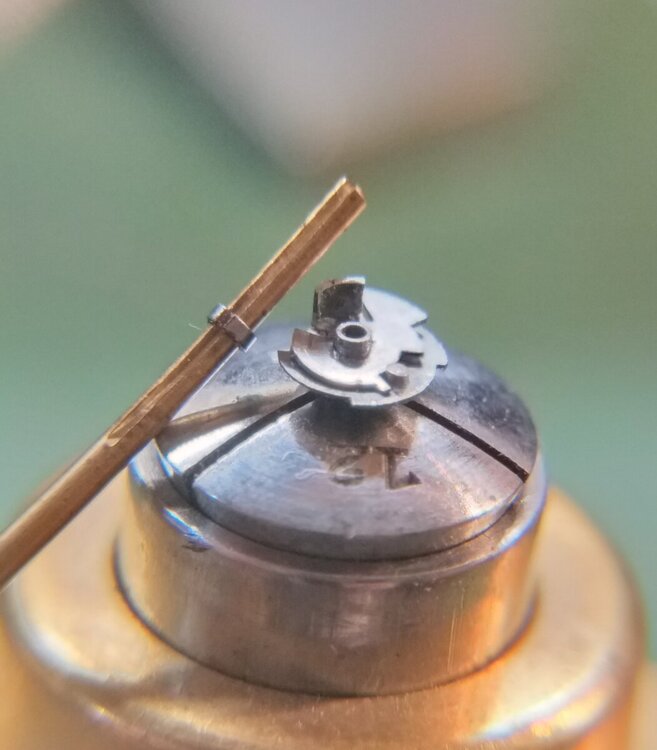

Ustawienia do wykonania podstawy gongów biorę z natury.

Ustawienie na punkt centralny.





Ustawienie na otwory mocujące podstawę.

Kąt obrotu daje dystans pomiędzy otworami.

Odległość od centrum promień środkowy.

Do frezowania zmienię ten promień +1,3 mm następnie - 0,9 mm, oczywiście każdorazowo +,- 1/2 grubości freza.





Zamiast mechanizmu przygotowany materiał.

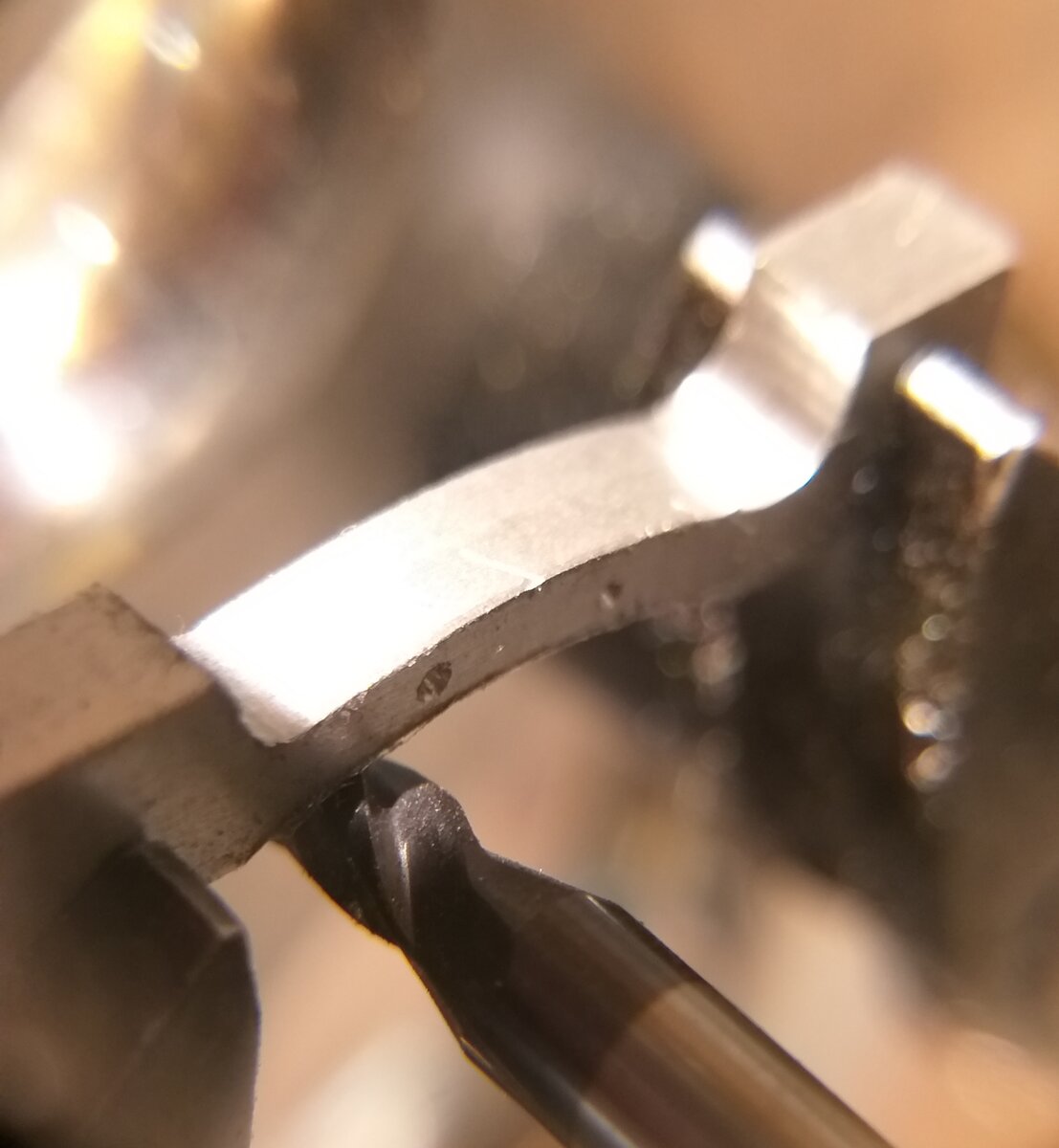

Po  zaznaczeniu miejsc otworów pod wkręty mocujące. Wymiana narzędzia na frez 3 mm i obróbka. Łuk zewnętrzny.



Łuk wewnętrzny

Zbliżenie

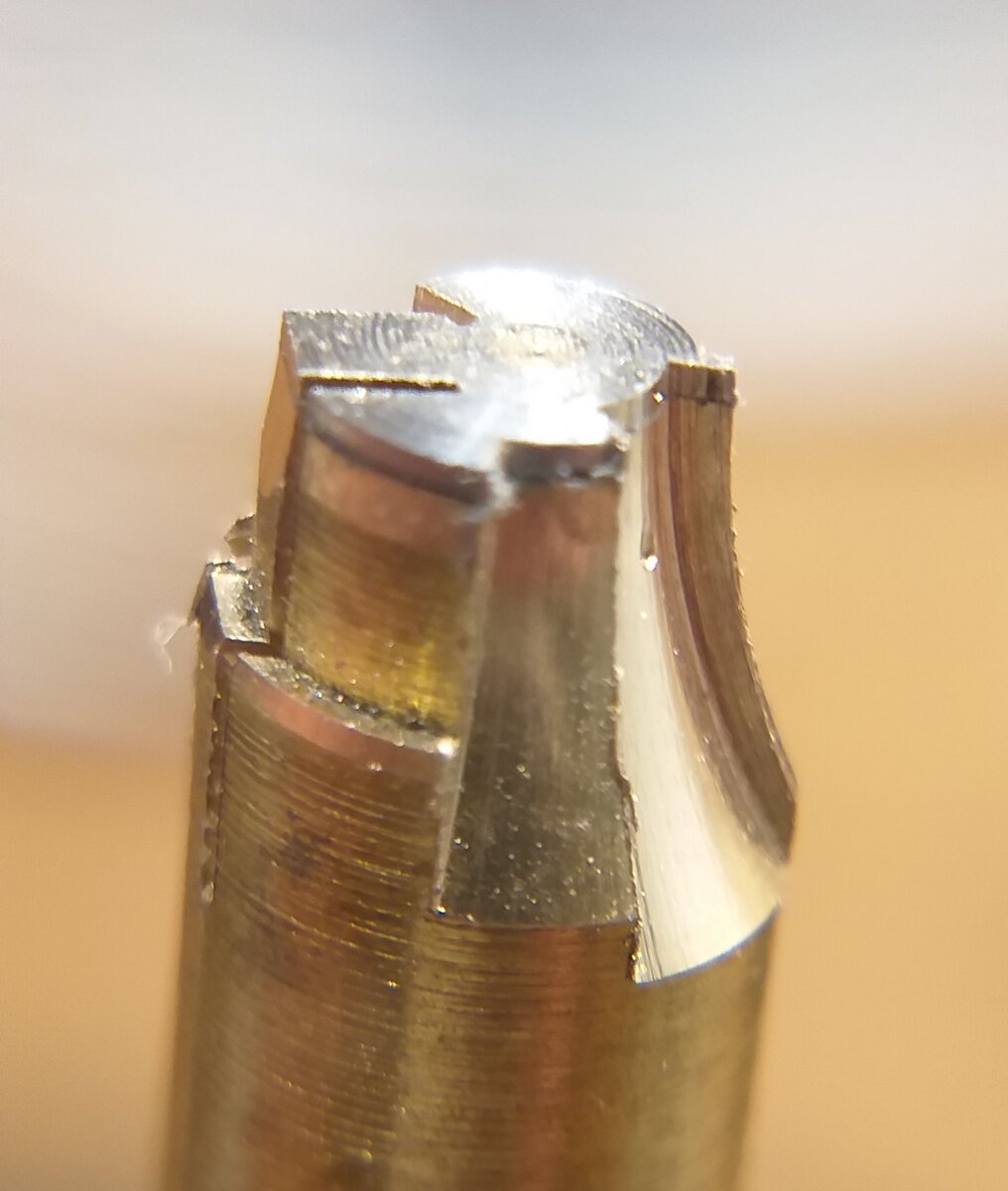

Nacięcia  wykonałem frezem palcowym 1mm  wzdłuż promieni. Resztę piłką ręczną.

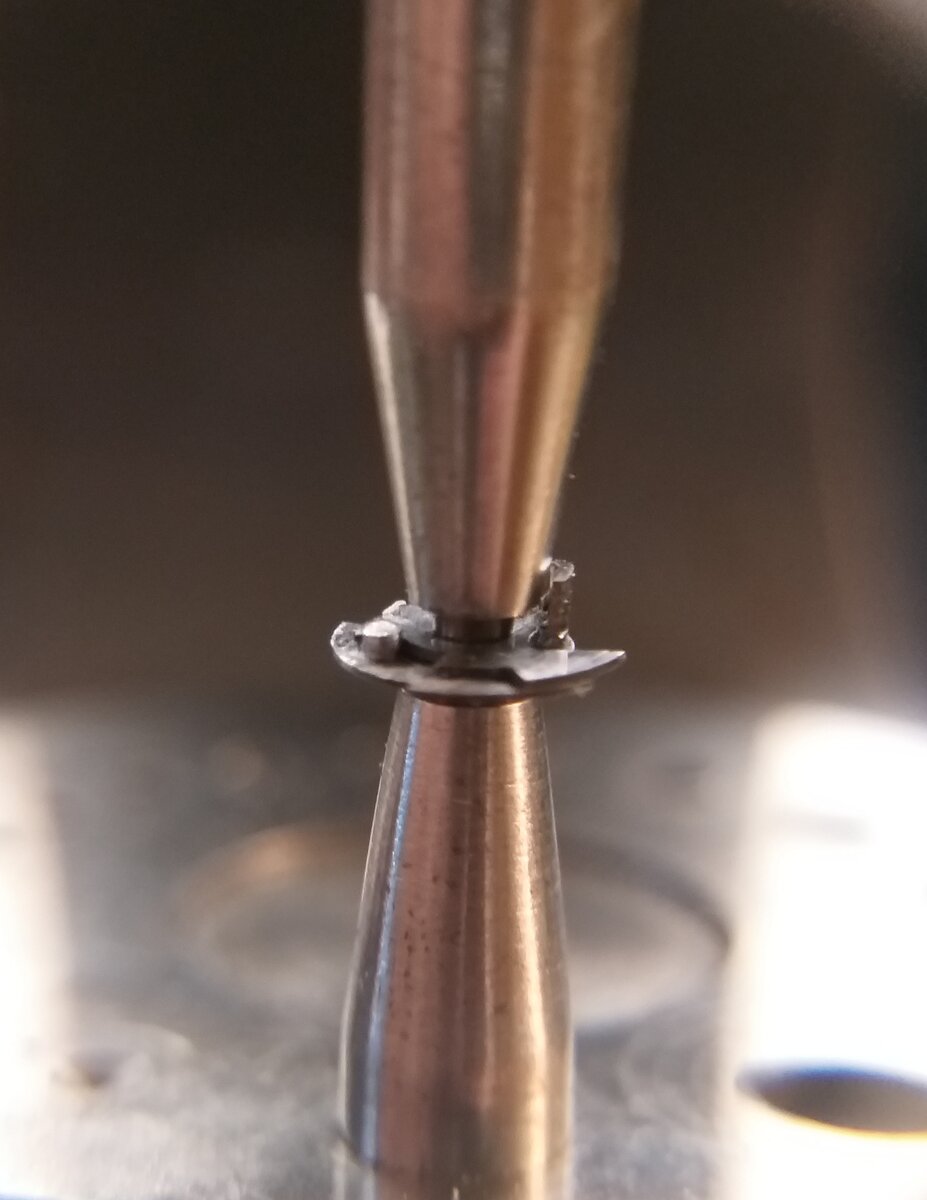

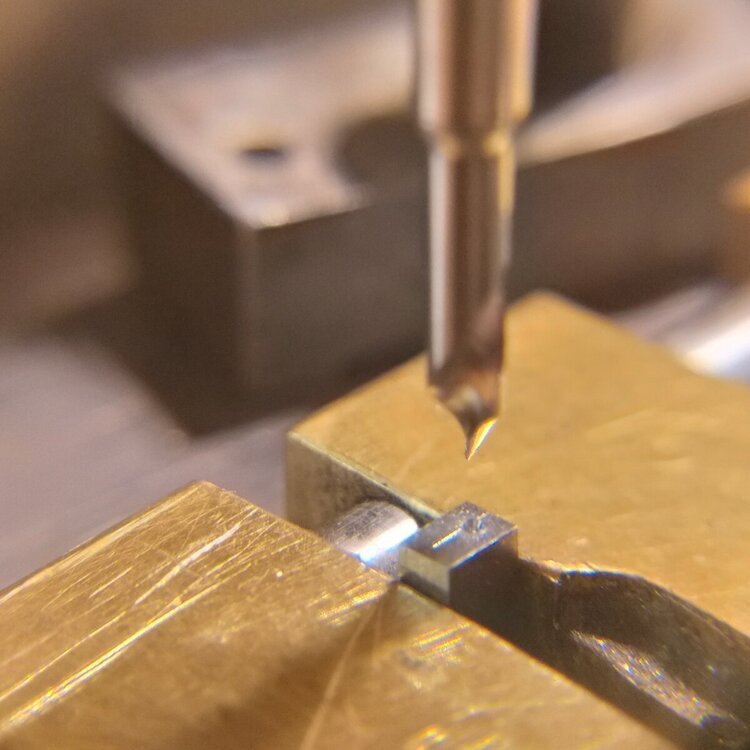

Wiercenie w czołach podstawki otworów na pręty gongów. Ustawienie z oka wg. wytrasowanych punktów. Bardzo pomocny jest dobry ostrokątny nawiertak.

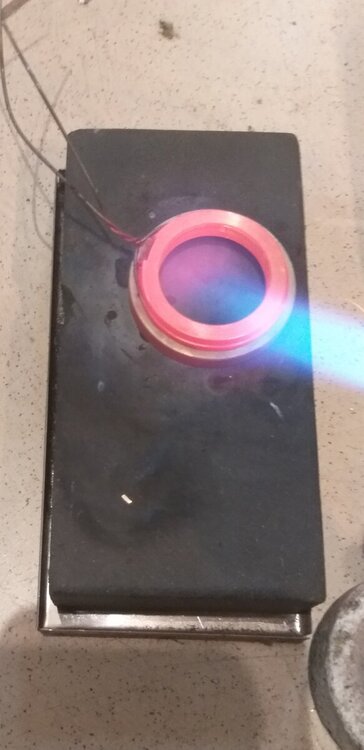

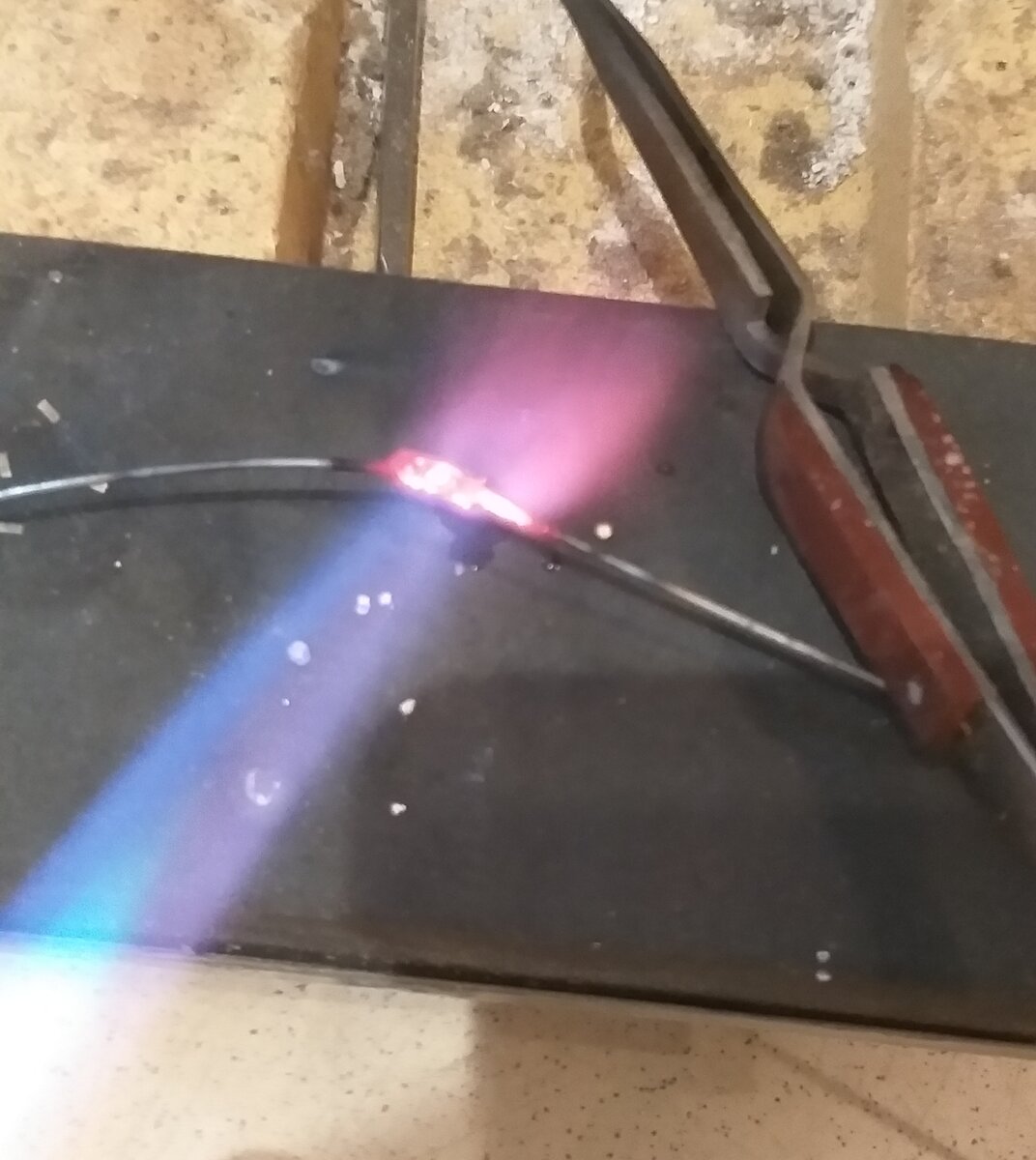

Lutowanie twarde na srebro

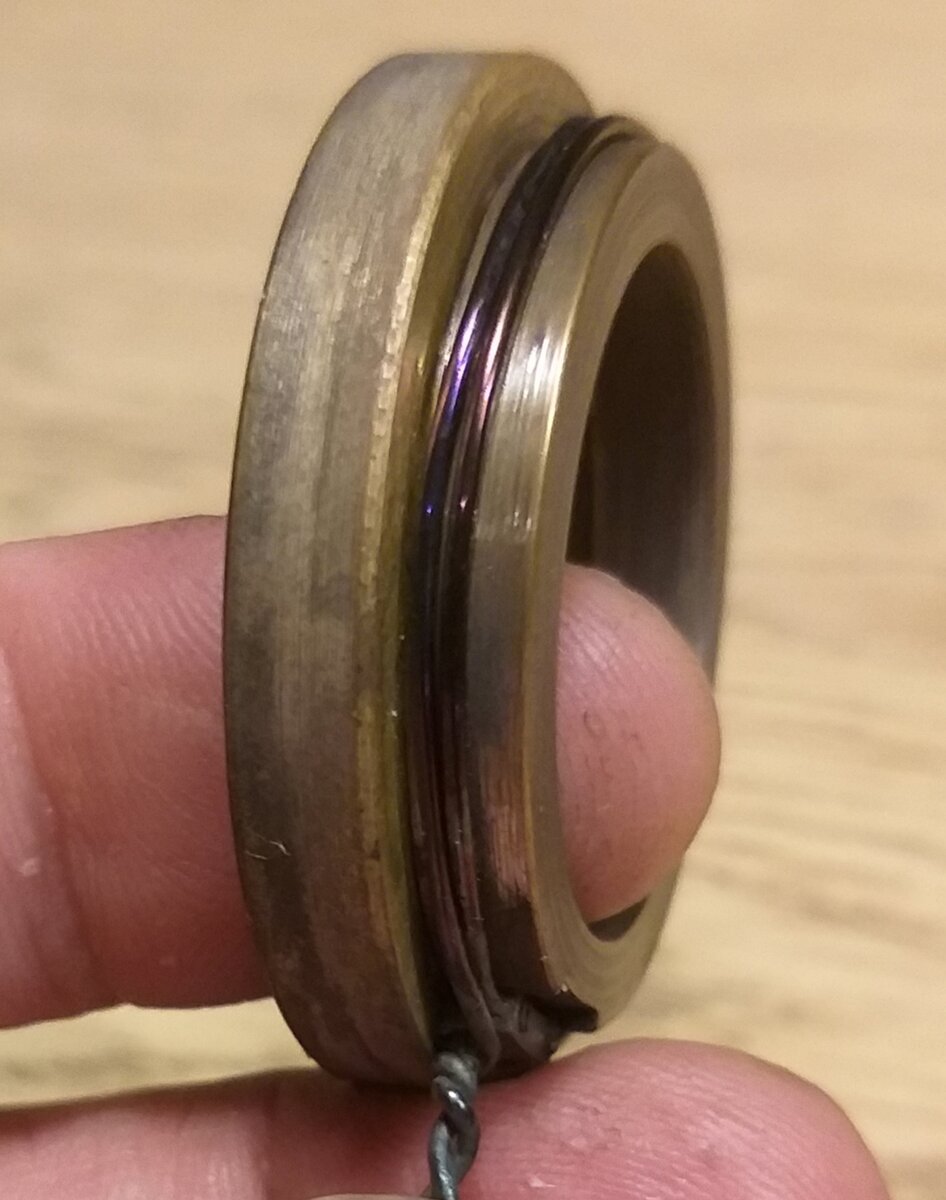

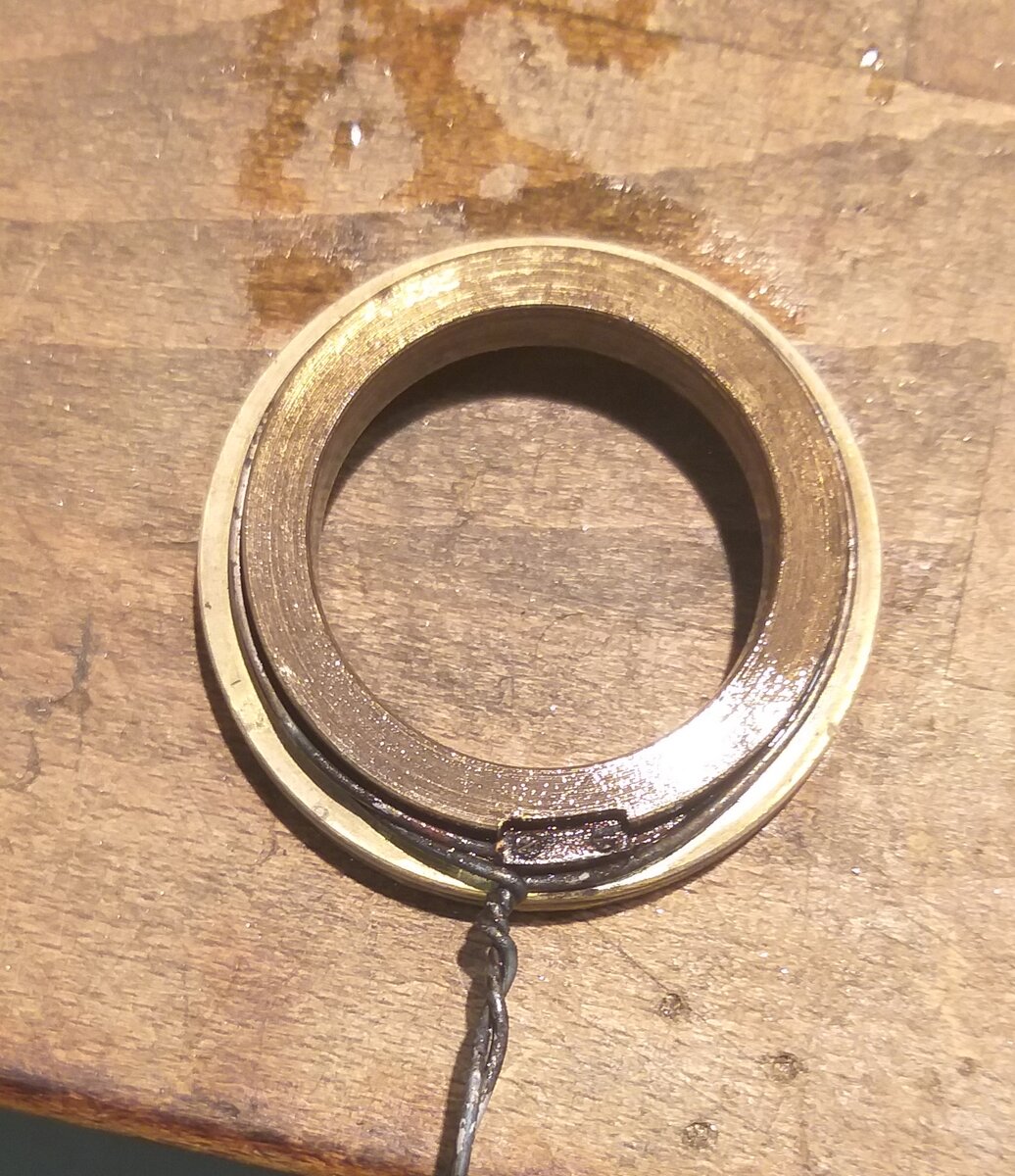

Przygotowane wcześniej mosiężne pierścienie z nawiniętymi prętami gongów.

Podstawa ma nagwintowane otwory do przykręcenia podstawy gongów.

Zdjęć przy nawijaniu nie mam, bo potrzebowałem do tego wszystkich "trzech" rąk. Nie było jak.

Na zdjęciu tuż przed hartowaniem.



Po hartowaniu

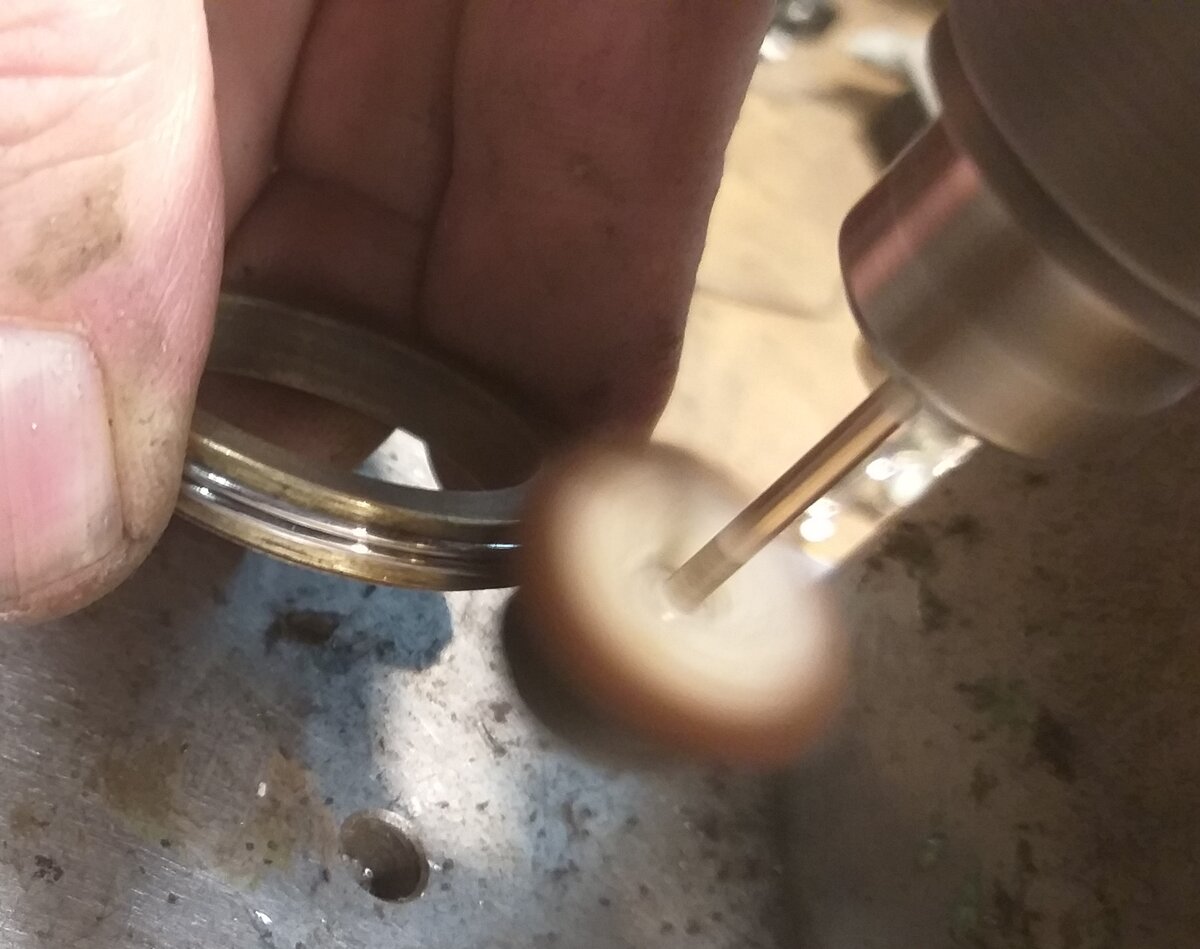

Polerowanie, jeszcze wstępne tak żeby widzieć naloty termiczne przy odpuszczaniu.

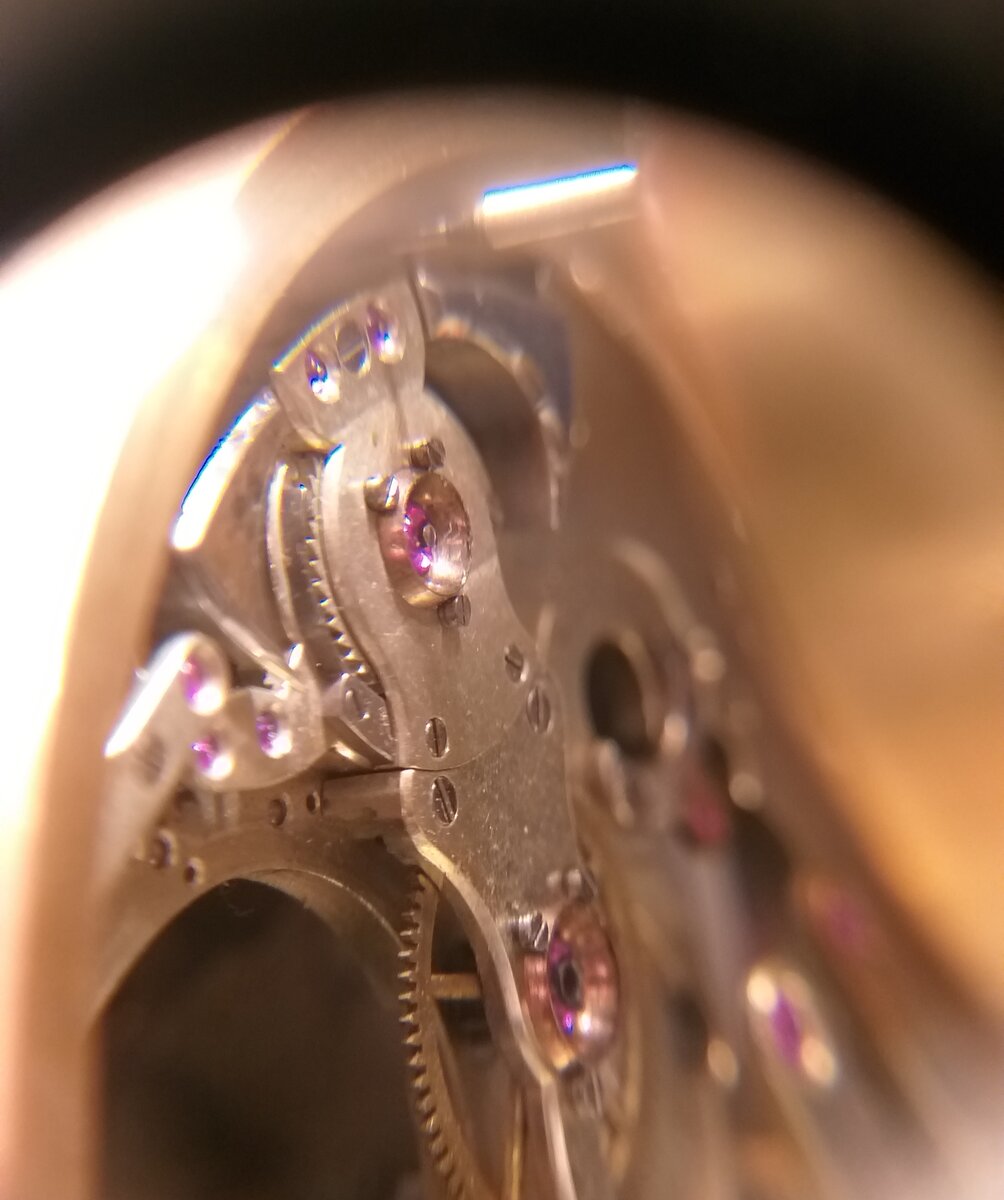

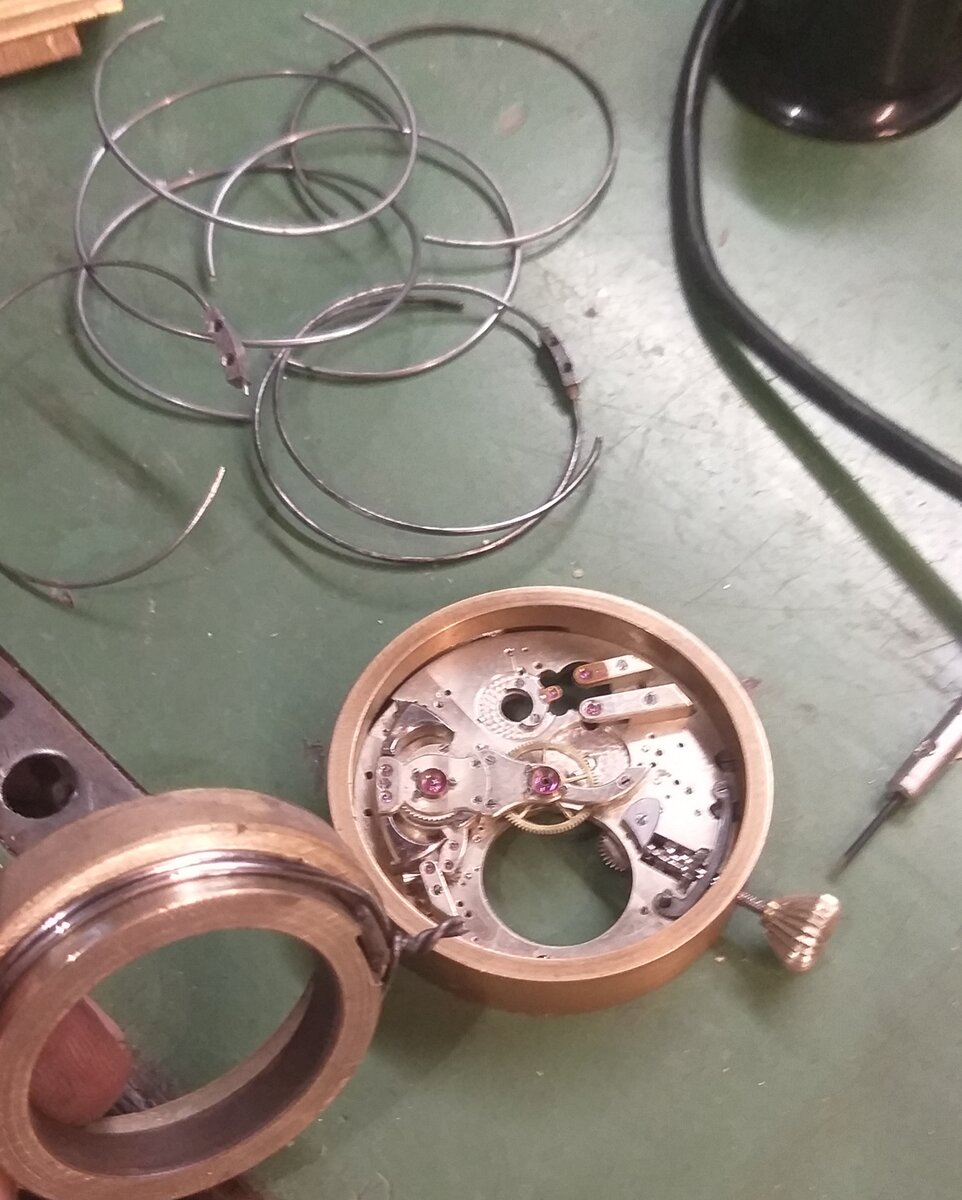

Razem z mechanizmem i z poprzednimi próbami.



Próba dźwięku na poprzednich.

Trochę trudno dobrze uderzyć jednocześnie filmując. Ten daje dość czysty dźwięk.

Dobierałem stal ( z różnych parasolek😋 ), i temperaturę odpuszczania.



Po odpuszczeniu.





CDN.



[kiniol 2519]

ślicznie...

[JASI 1062]

Przeszukałem ten temat i inne, w których była mowa o tym mechanizmie. Znalazłem tylko, że jest to repetier kwadransowy, zastanawia mnie to, czy to nie jest przypadkiem repetier kwadransowy Eppnera...

Pozdrawiam Jacek

[szalony amator 276]

Nie wiem.

Ja mogę napisać co spaprałem w ostatnim gongu. Wiem że będę powtarzał, ale najpierw tego wykończę. Dźwięk daje czysty a ton wyreguluję pilnikiem. Ja i gdzie piłować ? To jest ciekawe pytanie.



Eppner?

A jakie jest pytanie?

Czy w jego firmie wykonano ten mechanizm?

Czy miał w ofercie zegarki sygnowane Eppner na kopertach z takim mechanizmem w środku?

To są dwa całkowicie różne pytania.

Miałem w ręku i planuję sobie kupić repetiera "angielskiego". Specjaliści brytyjscy dali by się pokroić że to n.p. Hector Golay z Londynu.

A dla mnie to ten sam producent co mechanizmu z tego wątku. Producent z jednej doliny a Szwajcarii. Vallée de Joux.

Ale kto go tam wie?

Fajnie by było gdyby to był Ślązak. Dolny Ślązak.

Jak masz jakiś trop to napisz koniecznie.

[JASI 1062]

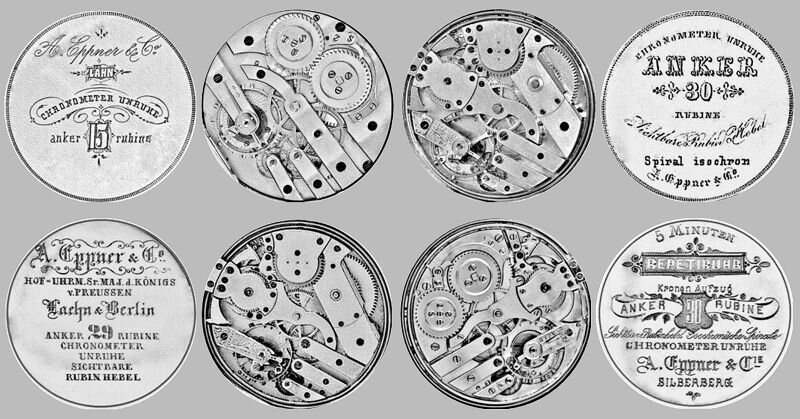

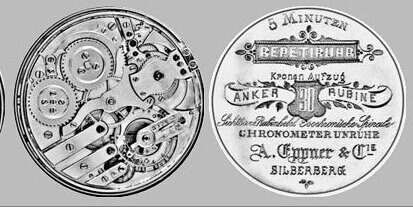

Przeglądałem u Hansa Weila i porównywałem mechanizmy Beaucourt z mechanizmami Eppnera. Znalazłem tam coś takiego

Dla porównania powtórzę zdjęcie Twojego

Nie są identyczne, ale bardzo podobne.

O ile dobrze zrozumiałem, to Wilhelm Eppner znał się z Antoine LeCoultre i montował Jego mechanizmy.

Wtedy by pasowało, że mechanizm ten pochodzi ze znanej szwajcarskiej doliny.

Pozdrawiam Jacek



PS

Tutaj link do materiału Hansa Weila



https://www.silberberg.com.de/eppner-uhrenfabrik/

Są tam pokazane 4 takie mechanizmy.

Pozdrawiam Jacek

Edytowane 7 Lipca 2020 przez JASI

[szalony amator 276]

Dziękuję za link.

Tak się składa że będę w Sierpniu na wakacjach jakieś 30 km od Srebrnej Góry.

Z przyjemnością poszukam tych miejsc ze starych rycin.

[szalony amator 276]

Taki krótki przerywnik.

Kupiłem niedawno na giełdzie staroci dwa piękne i stare śrubokręty jakich od dawna szukałem.

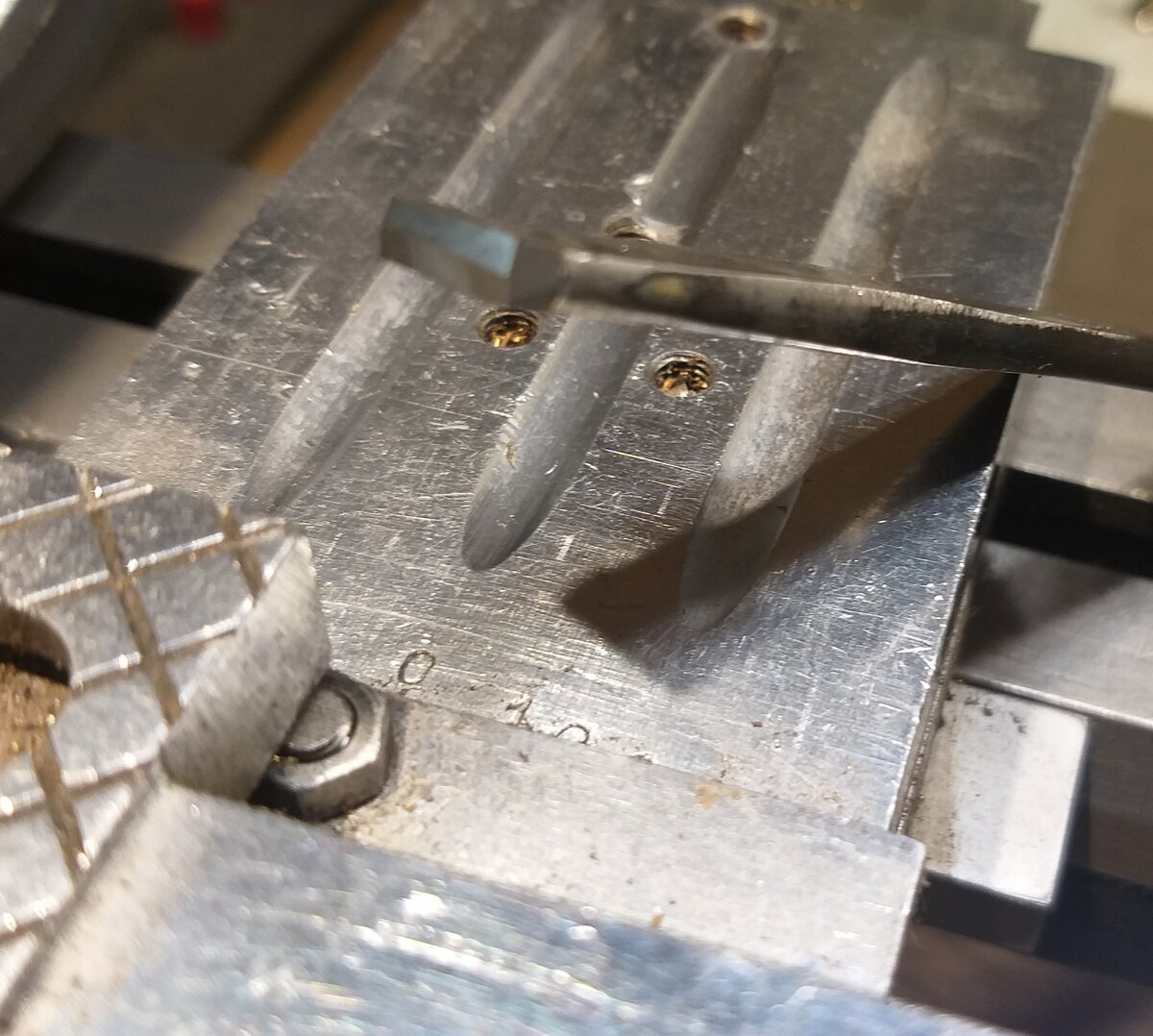

Natychmiast je zniszczyłem, zaszlifowałem na płasko doprowadziłem termicznie do właściwej sprężystości i przylutowałem widię Zrobiłem sobie narzędzia do.....

Jeszcze coś muszę dorobić i trochę poćwiczyć.

Na teraz koniec zapowiedzi i wracam do gongów.

[JASI 1062]

6 godzin temu, szalony amator napisał:

Zrobiłem sobie narzędzia do.....

Zapewne nie jest to otwieracz do konserw...

Końcówki widiowe, nie wiem, może do zbierania, wygładzania jakichś powierzchni - nie wiem, poddaję się.

Pozdrawiam Jacek

[szalony amator 276]

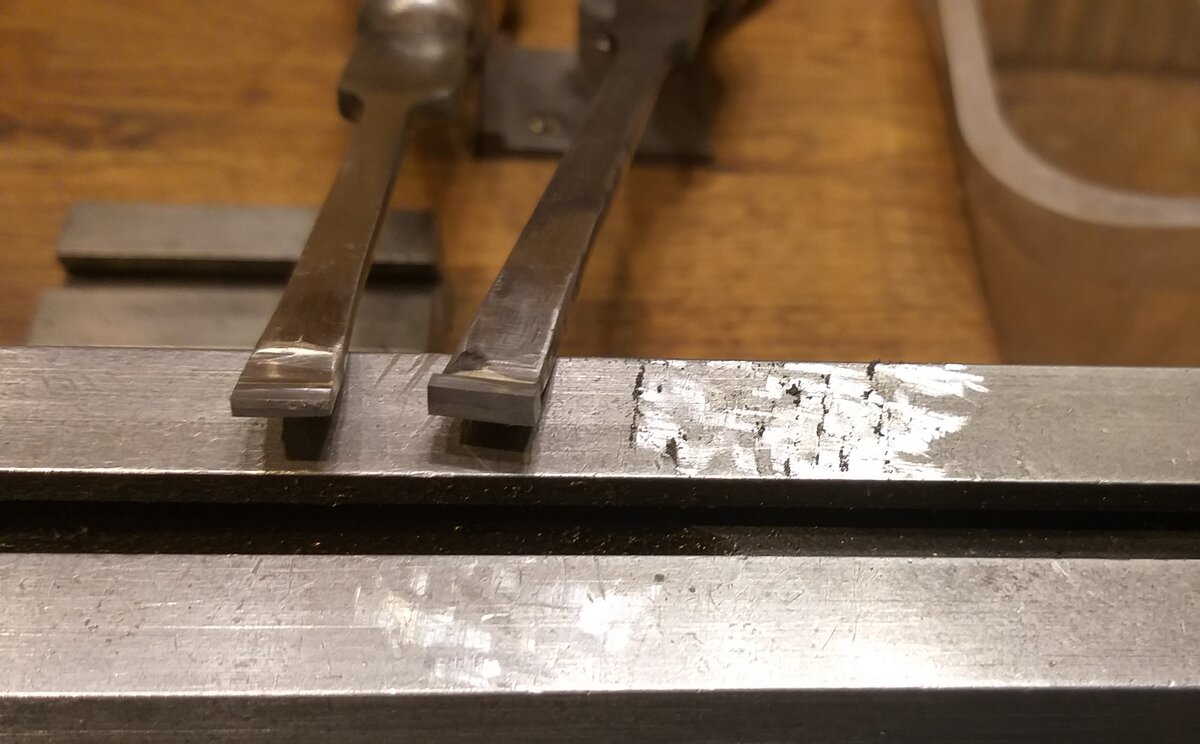

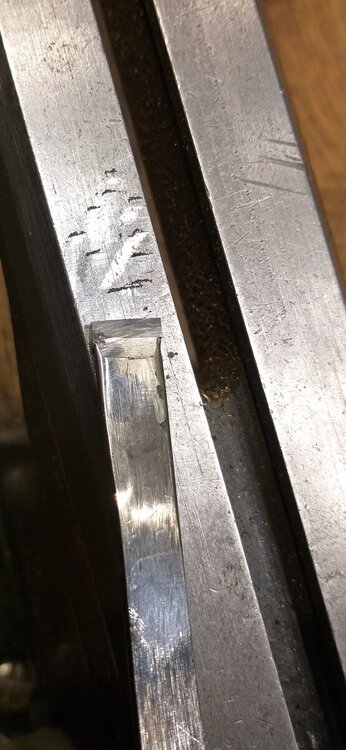

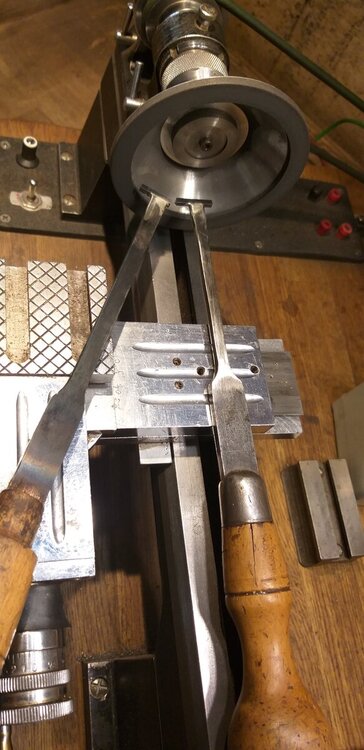

Taka ręczna oróbka żeliwa daje naprawdę płaskie powierzchnie, zapewnia radykalnie mniejsze tarcie i lepsze smarowanie,

Przez to mniejsze zużycie powierzchni i śrub pociągowych i na deser większą precyzję obrabiarki.







Edytowane 16 Lipca 2020 przez szalony amator

[JASI 1062]

A jednak, zdjęcia dobrze naprowadzały...

W życiu nie wpadł bym na to, że w taki sposób można czyścić i wyrównywać łoże tokarki.

Pozdrawiam Jacek

[szalony amator 276]

Konserwę też można otworzyć. Jak skrobie żeliwo to cienką blachę też spruje.



Po wakacjach będę robił łoże Pultry 10, oraz kompletny remont ze skrobaniem suportu Pultry. Jak wyjdzie dobrze to ten mój wynalazek Lorch/ flexispeed 8 mm pójdzie do poprawek i zmiam.



Edytowane 16 Lipca 2020 przez szalony amator

[kiniol 2519]

aż się Tobie trzy razy napisało...

[Arek_Win 77]

14 godzin temu, szalony amator napisał:

Taka ręczna oróbka żeliwa daje naprawdę płaskie powierzchnie, zapewnia radykalnie mniejsze tarcie i lepsze smarowanie,

Przez to mniejsze zużycie powierzchni i śrub pociągowych i na deser większą precyzję obrabiarki.







Miałem taką obróbkę na zajęciach w technikum i mi nie wyszło. Mam alergię na taki typ obróbki. Choć wiem, gdy ktoś umie skrobać i tuszowaćo efekty są bardzo dobre.

[szalony amator 276]

Kolejny przerywnik, chociaż gongi są prawie gotowe ale przerwałem bo przyszło takie urządzonko:

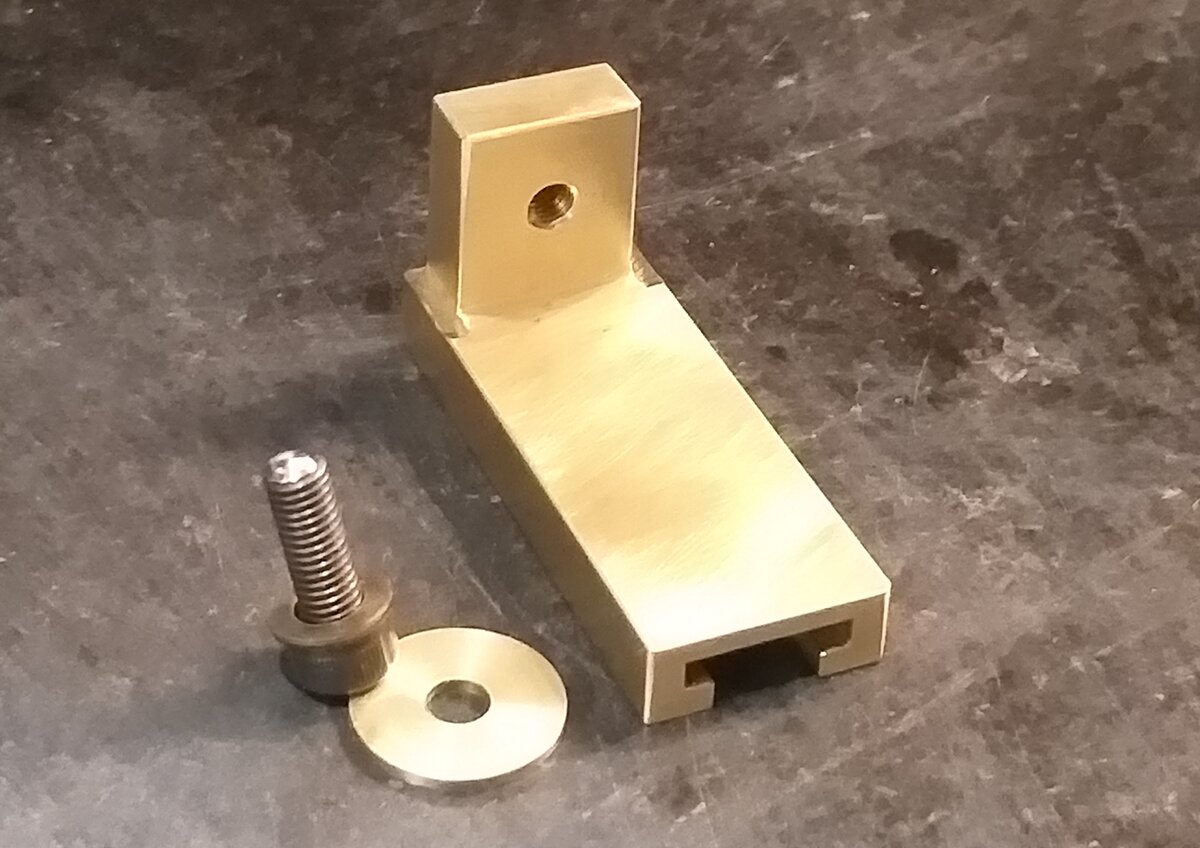

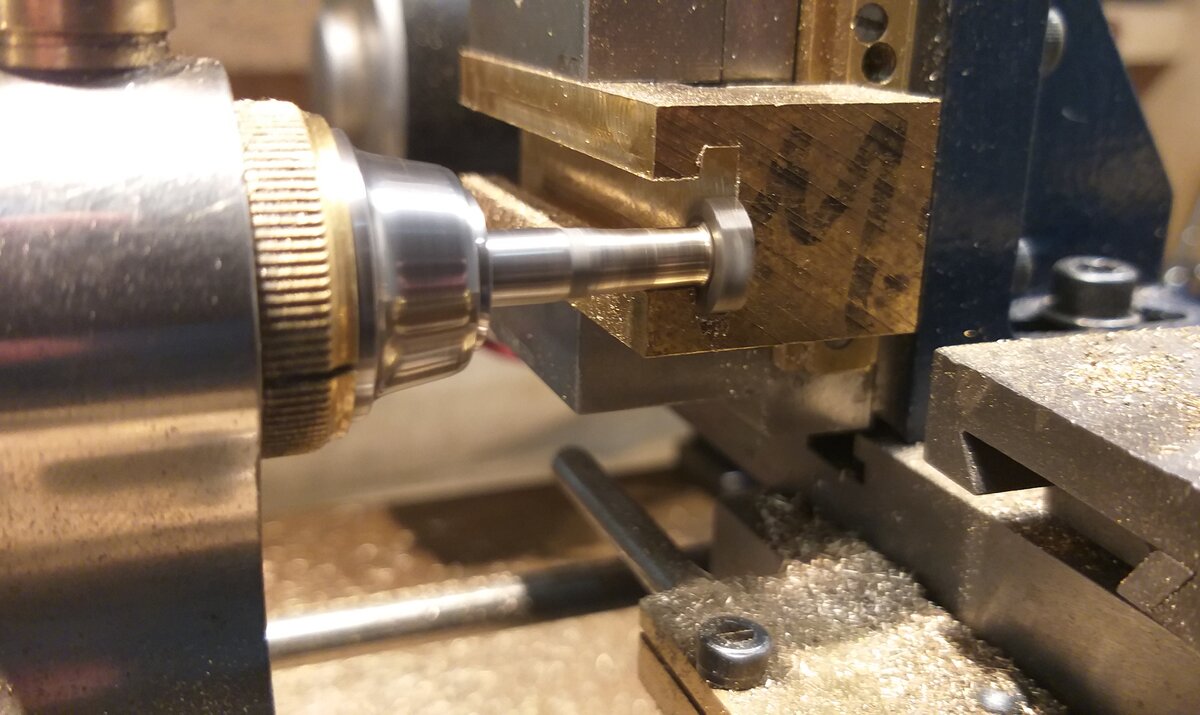

No to musiałem dorobić brakującą część, stopkę do zamocowania

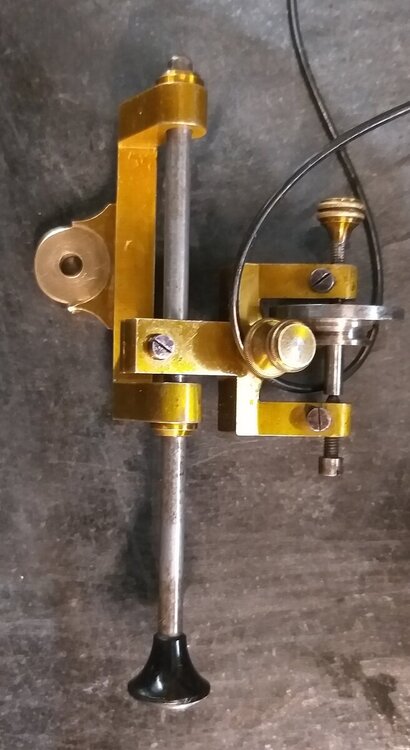

Tak wyglądana gotowa

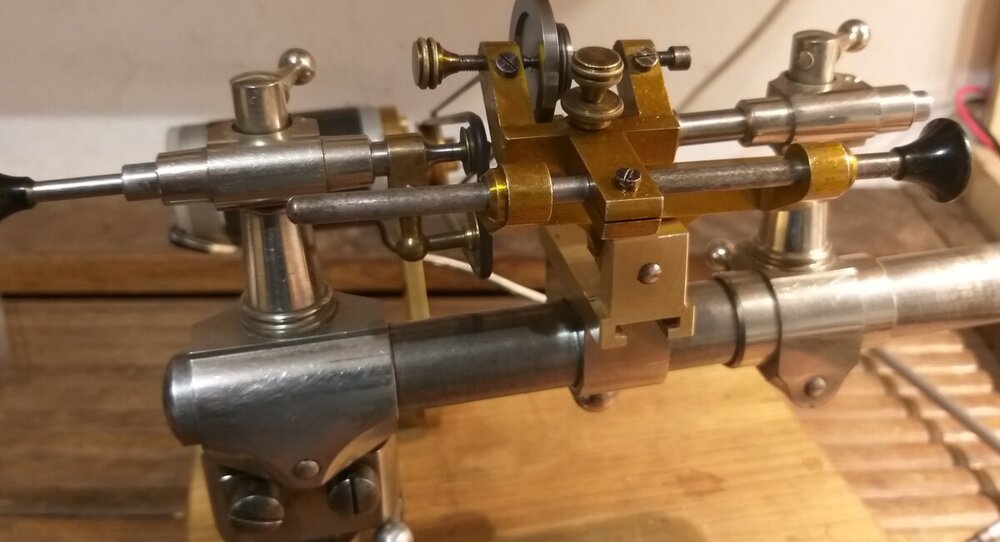

A tak już kompletna gotowa do pracy, no raczej najpierw do testów.







Może ktoś z was ma pasujące  krążki, tarczki, polerowniki obrotowe, jak zwał tak zwał do tago urządzonka. Przecież nie wszystko muszę dorabiać.

Kupię lub zamienię na ..... Roman juz wie na co.

Edytowane 29 Lipca 2020 przez szalony amator

[JASI 1062]

No nie, znowu inna wersja otwieracza do konserw... 😆

A tak na poważnie...

Przyglądałem się temu urządzonku, gość wystawiał to jako mechaniczny polerownik do czopów. Coś mi w tym nie pasowało, jednak nie było kompletne.

Teraz widać to w całej okazałości.

Pozdrawiam Jacek

Edytowane 29 Lipca 2020 przez JASI

[Kieszonkowe 613]

Janusz, jestem pełen podziwu - niedługo będziesz miał prawie takie samo muzeum "otwieraczy do konserw" jak ja  .

Niestety mimo że bardzo bym chciał (wiesz za co) to nie jestem Ci pomóc po prostu muszę się przyznać - nie mam nic takiego .



Miłego dnia

Roman



[szalony amator 276]

Nie wierzę, ty czegoś nie masz?

I tak publicznie się przyznajesz?

Trzeba się będzie z tym pogodzić.

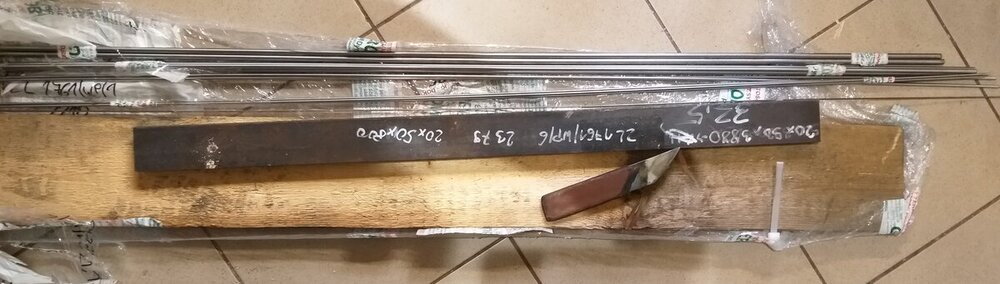

Włśnie przyszła paczka z prętami od parasolek i troszkę płaskowniczka wszystko stal narzędziowa.

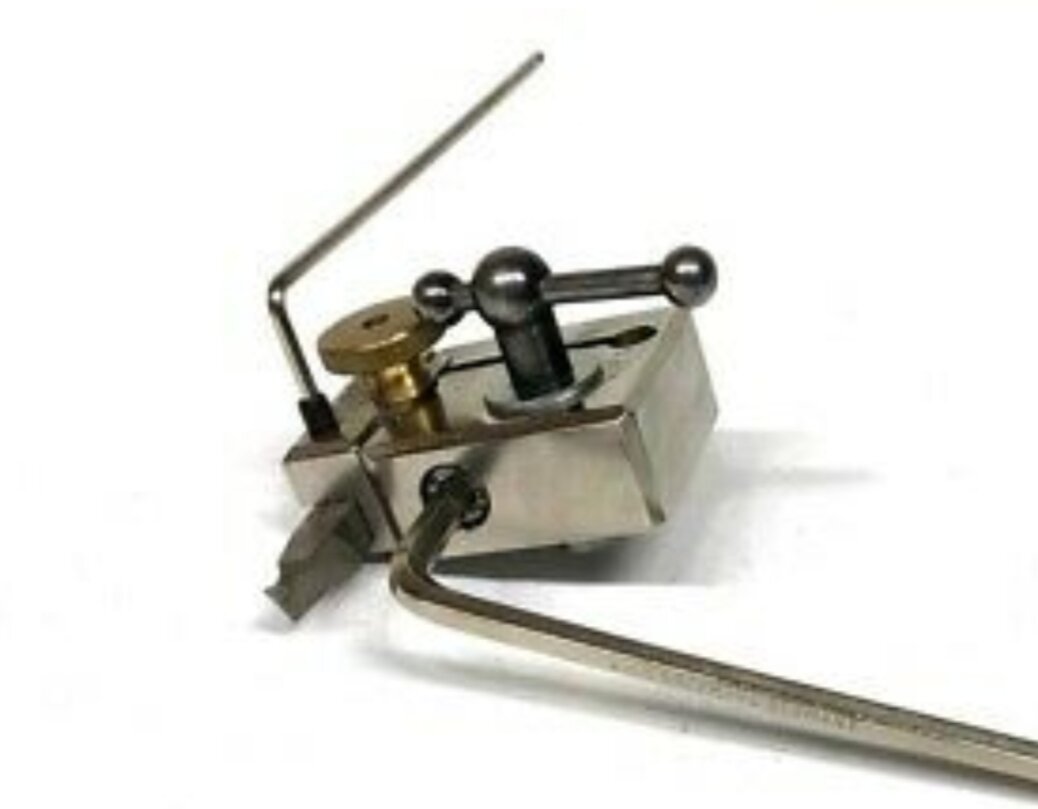

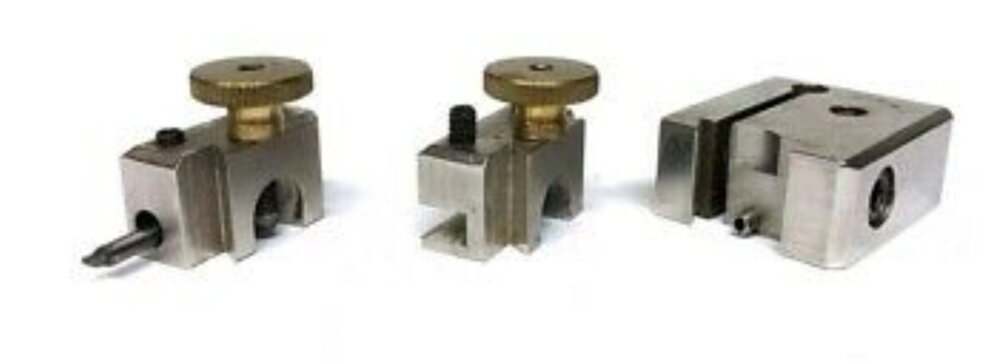

Z tego płaskownika będę robił takie coś:

W rozmiarach na malutki suport Genewa pattern D. i na tokarkę WW 8mm.

Większość cięcia i frezowania zlecę " na mieście"

Tanio nie będzie ale można się dołączyć do "spółdzielni" jeżeli jest ktoś zainteresowany.













[Kieszonkowe 613]

2 godziny temu, szalony amator napisał:

Nie wierzę, ty czegoś nie masz? ...  I tak publicznie się przyznajesz? ......Trzeba się będzie z tym pogodzić.



No niestety stary już jestem i powoli trzeba myśleć o wyzbywaniu się majątku a nie jego gromadzeniu  .

Bo dzieci wyrzucą to wszystko na śmietnik - prosiłem tylko żeby powiadomiły moich znajomych na który  .



A Twojego nowego nabytku szczerze zazdroszczę - trzeba będzie go nasmarować w Gruzińskiej  .

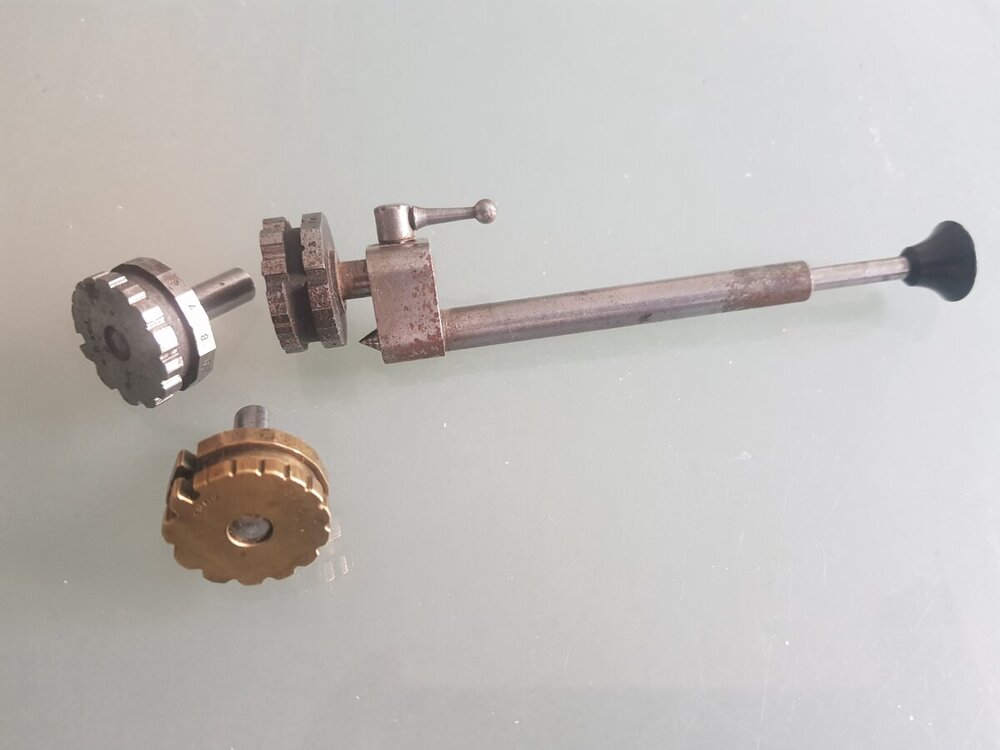

A pro po do kompletu tam chyba był też uchwyt - czy nie pasował ?





Pozdrawiam

Roman

[szalony amator 276]

Archiwizujesz aukcje? Jprdl !

Tak to kupiłem i toto drugie też mam.

To żaden uchwyt, i nie do tego polerownika. Sprzedający wystawił razem bo kupił razem ale nie wiedział jak to zmontować. Ja też nie wiem, podejrzewam że konserwę da się tym trzymciem otworzyć. Ale jestem otwarty na inne propozycje. Poszukaj w tej swojej literaturze to znajdziesz. Ten polerownik pasuje praktycznie wyłącznie na toczydło lorch, wolf, star itd zamontowane na stopce takiej jaką dorobiłem. Do czopiarki nie pasuje, bo śruby blokujące wałki czopiarki wchodzą w kolizję z wałkiem polerownika.



Edytowane 30 Lipca 2020 przez szalony amator

[Kieszonkowe 613]

47 minut temu, szalony amator napisał:

Archiwizujesz aukcje? Jprdl ! ....



Nie nie archiwizuję.

Po prostu aukcja była niedawno, zwróciłem na nią uwagę i dodałem do obserwowanych.

Teraz wróciłem do All.. i wyciągnąłem zdjęcie.

Cena 200 PLN nie była zawrotną ale doszedłem do wniosku że raczej hurtowo nie będę polerował czopów.

I dałem szansę Kolegom w tworzeniu muzeum  .

Co z Gruzińską ?



Pozdtrawiam

Roman

Edytowane 30 Lipca 2020 przez Kieszonkowe

[dziadek 1771]

Mam pytanie. Jak wypolerować na tym polerowniku czop, który jest krótszy niż grubość krążka polerującego?





Edit. A do spółdzielni na imak nastawny chętnie się dopiszę. Jak będziesz zlecał daj znać, to podam Ci wszystkie wymiary.  No i chciałbym wiedzieć jaka będzie mniej więcej cena takiego imaka.

Edytowane 30 Lipca 2020 przez dziadek

[szalony amator 276]

2 godziny temu, dziadek napisał:

2 godziny temu, dziadek napisał:

Mam pytanie. Jak wypolerować na tym polerowniku czop, który jest krótszy niż grubość krążka polerującego?



Tak samo jak na każdym innym narzędziu, urządzeniu do obróbki czopów, i nie ma znaczenia czy polerownik jest ręczny- coś na kształt pilnika czy jest to obracający się napędzany krążek.

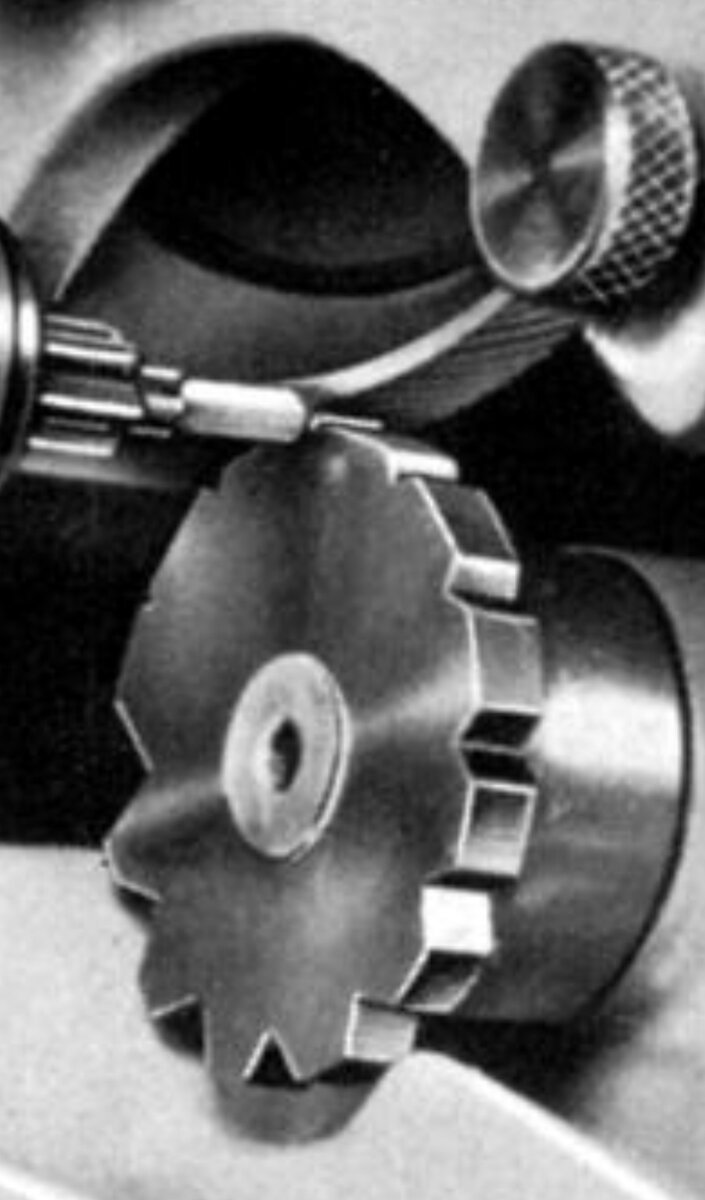

Czop podparty jest w "jacot drum" od góry obrabiany przez tarczkę ścierną. Czop i tarczka obracają się przeciwbieżnie.



[Kieszonkowe 613]

10 godzin temu, dziadek napisał:

Mam pytanie. Jak wypolerować na tym polerowniku czop, który jest krótszy niż grubość krążka polerującego? ....



Witaj zasada polerowania czopa jest taka że dobierasz odpowiednią tarczę i odpowiednie zagłębienie do obrabianej średnicy czopa.

Oczywiście mówimy tu o zegarach i zegarkach - a nie zegarach wieżowych  .





Czop powinien być dokładnie lub ciutkę większy od zagłębienia w krążku, do górnej powierzchni czopa dociskasz polerownik ręczny i polerujesz do średnicy podanej na krążku uwaga !!! nie poruszamy polerownikiem jak to czasami jest pokazywane bo wtedy spolerujemy też zagłębienie w krążku.



W przypadku polerowników mechanicznych zasada jest trochę inna (właśnie przez obracanie się krążka polerującego) Powinny one być wyposażone w czujnik/śrubę mikrometryczną na której ustawia/zadaje/mierzy się średnicę obrabianego czopa czop wystaje lekko ponad zagłębienie w krążku (służącym w tym przypadku jako podpórka) i dlatego mimo ruchu tarczy polerującej nie następuje spolerowanie krążka.



Za średnicę czopa odpowiada tu czujnik mikrometryczny a nie rozmiar zagłębienia w krążku.



Może właśnie dlatego nie kupiłem pokazywanej przez Janusza przystawki (do mojego muzeum  ) bo oprócz braków nie widziałem możliwości precyzyjnego regulowania średnicy.



Pozdrawiam i miłego dnia

Roman



Edytowane 31 Lipca 2020 przez Kieszonkowe

[dziadek 1771]

Koledzy, dziękuję bardzo, wszystko jasne.

Gdyby Janusz demonstrując polerownice zamontował krążek zamiast podpórki, to nie zadawałbym pytania.

Ale polerownica ciekawa, jeszcze takiej nie widziałem.





Edit. Rozumiem że w takim stanie jak jest obecnie, to regulacja docisku krążka polerującego odbywa się tylko poprzez przesunięcie całości na ławeczce.

Edytowane 31 Lipca 2020 przez dziadek
