Mam dziwny problem, dokręcam lewą górna śrubkę modułu automatu i balans się zatrzymuje. Miał ktoś z Was taki przypadek?



Edytowane 25 Lutego 2019 przez Qba.

[Sebolski 699]

Mam dziwny problem, dokręcam lewą górna śrubkę modułu automatu i balans się zatrzymuje. Miał ktoś z Was taki przypadek?



Jeśli masz inny mostek to podmień i zobacz. Może trza trzy śrubki mocujące trzpień na którym obraca się rotor dokrecic



Wydeptane mi5s

Edytowane 25 Lutego 2019 przez Sebolski

[Qba. 3853]

Dzięki Sebolski, jutro sprawdzę czy to coś da

[Sebolski 699]

Dzięki Sebolski, jutro sprawdzę czy to coś da

Wiem, że kiedyś miałem taką sytuację i rozwiązałem ten problem ale nie pamiętam jak



Wydeptane mi5s

[Qba. 3853]

Musiałem, przełożyć cały moduł automatu, nie wiem co było powodem zatrzymywania mechanizmu po dokręceniu śrubek. Przypuszczam, że lekko się skrzywił jakiś element i po dokręceniu wywierał moduł za duży nacisk na mostek przekładni, ale to tylko domysły. Na zmienionym działa bez zarzutu.

[Rosomak1337 11]

Zegarek pracuje dobrze gdy leży na szybce, podejrzenie pada na balans, z tego co widzę włos jest poplątany, czy może być to wina włosa ?

[mkoch 853]

Może (np inaczej układają się zwoje w zależności od położenia i nie haczą o siebie) ale bardziej bym stawiał na któryś czop balansu (pewnie dolny, jeśli chodzi szkiełkiem do dołu)

[Sebolski 699]

Musiałem, przełożyć cały moduł automatu, nie wiem co było powodem zatrzymywania mechanizmu po dokręceniu śrubek. Przypuszczam, że lekko się skrzywił jakiś element i po dokręceniu wywierał moduł za duży nacisk na mostek przekładni, ale to tylko domysły. Na zmienionym działa bez zarzutu.

Jeśli dalej masz ten wadliwy mostek to proponuje złożyć sobie poljota ale tylko tył i zobaczyć co jest przyczyną. Na początku odkręciłbym trzy śrubki ktore trzymają cokół z trzpieniem. I tak po kolei aż wyjdzie, ja tak robię



Wydeptane mi5s

[Po Bieda 241]

Zegarek pracuje dobrze gdy leży na szybce, podejrzenie pada na balans, z tego co widzę włos jest poplątany, czy może być to wina włosa ?

jeśli włos jest poplątany, to nigdy nie będzie chodził dobrze. Objawem będzie bardzo duże spieszenie (kilka minut na godzinę i jeszcze więcej). To można zaobserwować już podczas jednego obrotu sekundnika, bo w porównaniu do zegarka referencyjnego, widać spieszenie o x sekund na minutę.

Natomiast jeśli dobrze chodzi szkłem do dołu (a jak pracuje w innych pozycjach - zwalnia? Staje?) to przypuszczalnie jest utarty czop balansu. Bywa tak np. w mechanizmach, które nie były smarowane.

BTW, co to za zegarek/mechanizm?

[Rosomak1337 11]

 Jest to mechanizm 2603 rakiety



http://www.ranfft.de/bidfun/katb/2uswk/Raketa_2603.jpg







Minutę leżąc na szkle oraz w pozycji bocznej odmierza prawidłowo, dopiero jak zaczynam przekręcać go szkłem do góry zaczyna powoli zwalniać i po chwili się zatrzymuję.



Jak rozumiem do wymiany balans, mam sprawny mechanizm 2609A, wiecie może czy koło balansowe będzie pasowało



http://www.ranfft.de/bidfun/katb/2uswk/Raketa_2609A.jpg

[Qba. 3853]

To prawdopodobnie czop balansu. Możesz jeszcze delikatnie sprawdzić czy balans nie ma luzu.

[biedronsky 42]

Zobacz jeszcze jak obrocisz zegarek szkłem do góry czy koło balansu o nic nie zaczepia. Może mieć delikatny luz i przy np. lekkim zwichrowaniu haczyć o coś



Wysłane z mojego LG-H930 przy użyciu Tapatalka

[Wojtas79 69]

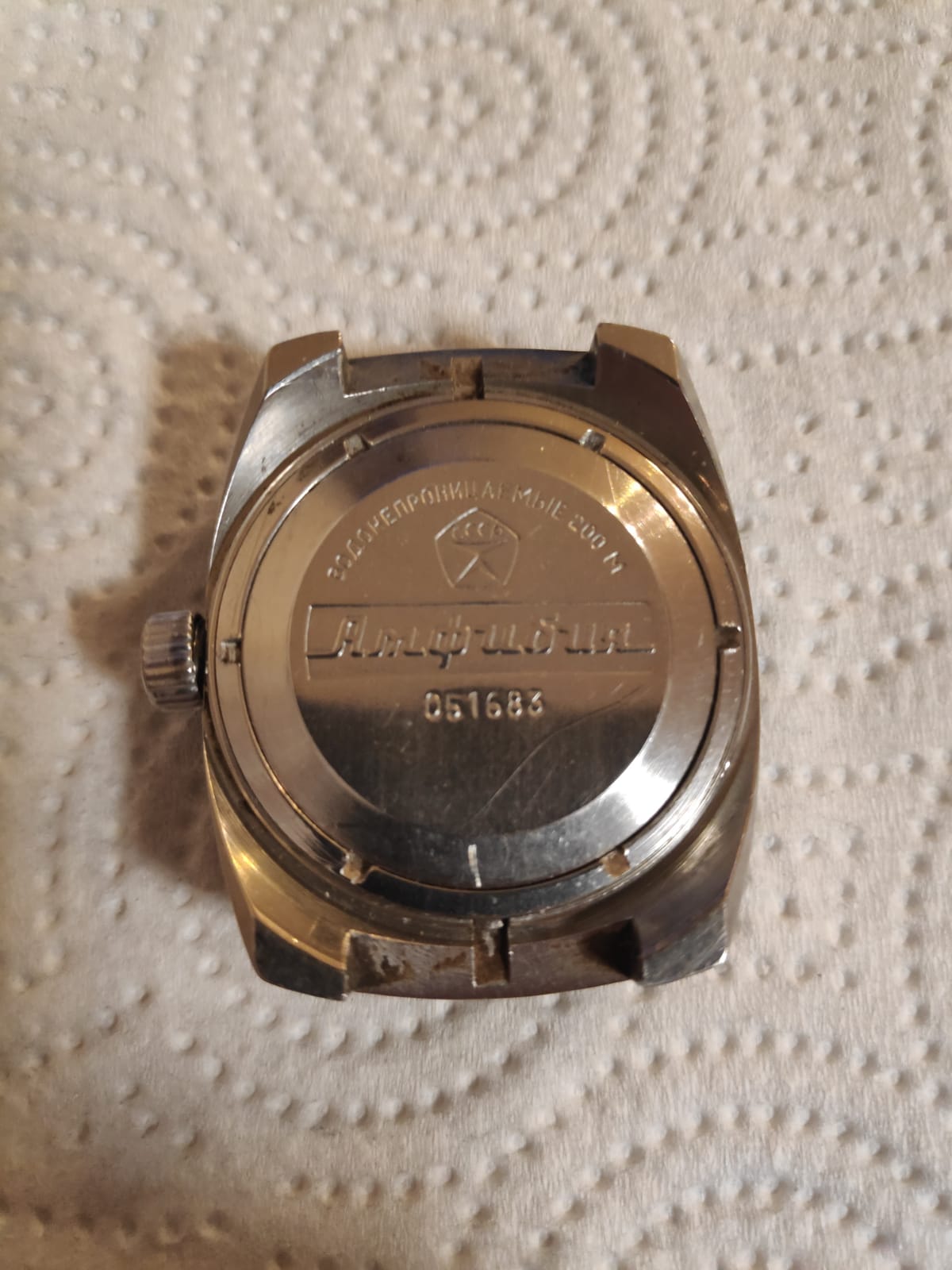

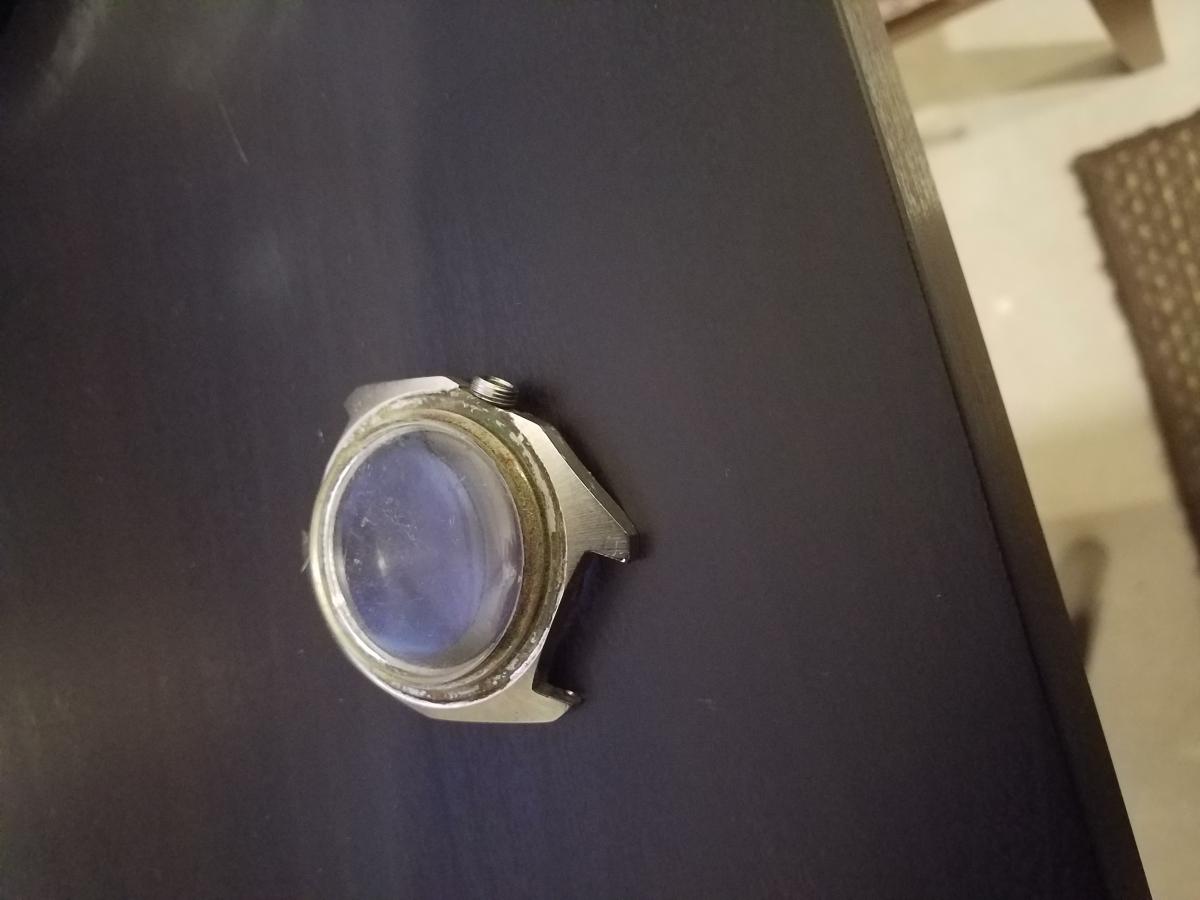

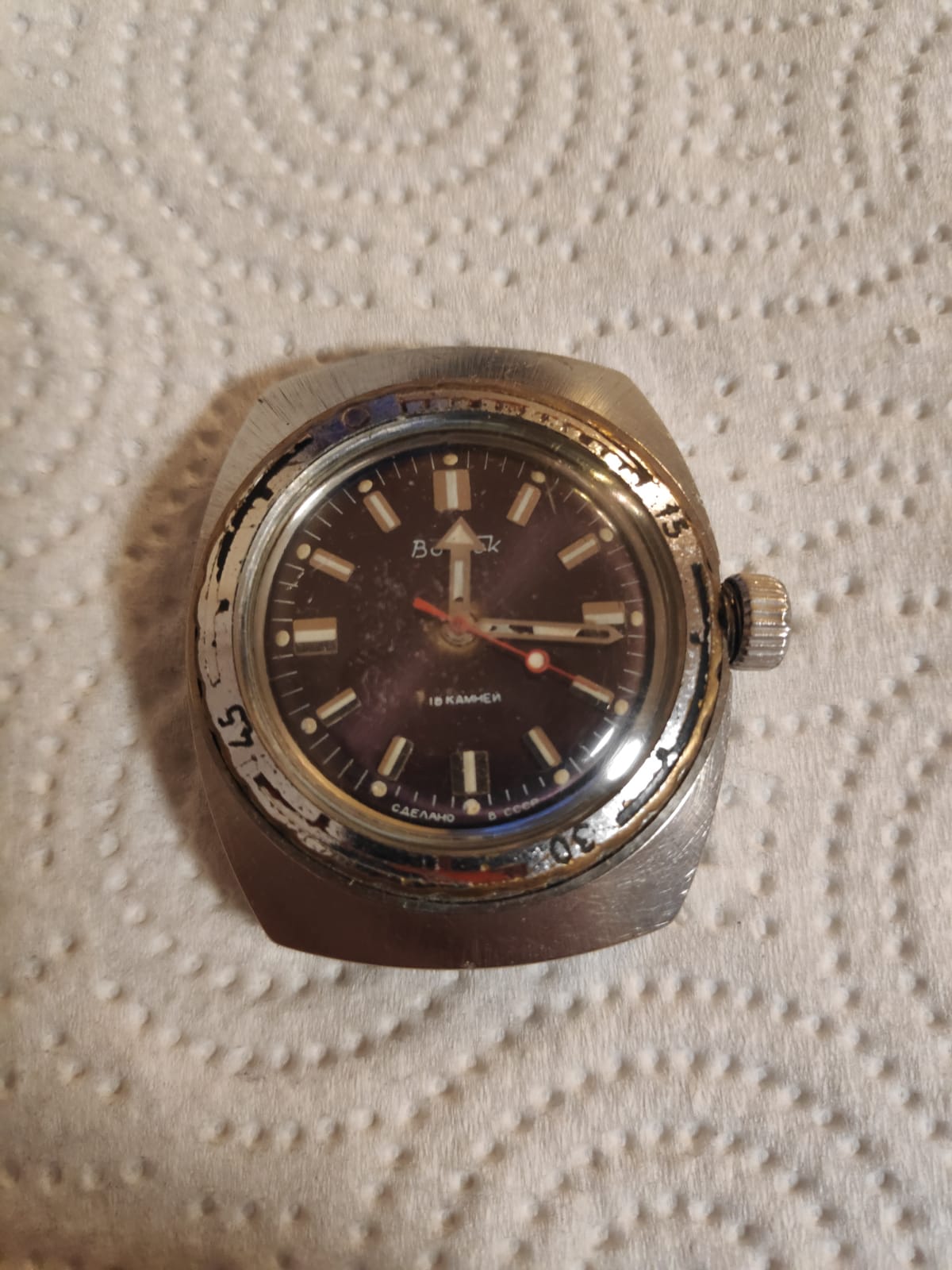

Jak efektywnie naprawić taki kominek zakrecanej koronki amfibi, jest zluzowany i obraca się, ale nie wypada.



[gregch 301]

Może najpierw spróbuj wymienić na inny. Wtedy będzie wiadomo czy to wina kominka czy koperty. Pasuje od każdego komandira. Od juniorskiego też.

[Wojtas79 69]

Gdzieś bylo opisane ale nie mogę znaleźć. Jak to wymienić?

[gregch 301]

Kominek siedzi na wcisk. Ja mam starą koronkę którą nakręcam i kombinerkami ciągnę kręcąc raz w prawo raz w lewo.

[Wojtas79 69]

Dzięki.

Mozna taki kominek wciskać i wyciągać kilka razy?

Jeszcze jedno pytanko, mam nowy zestaw uszczelek, są 3 szt.

Pod dekiel, pod koronkę i po co jest trzecia, najmniejsza?

Edytowane 2 Marca 2019 przez Wojtas79

[Plan 9 182]

Pod koronkę.

[gregch 301]

Dzięki.

Mozna taki kominek wciskać i wyciągać kilka razy?

Jeszcze jedno pytanko, mam nowy zestaw uszczelek, są 3 szt.

Pod dekiel, pod koronkę i po co jest trzecia, najmniejsza?

Pewnie przy wyciąganiu traci na wodoszczelności. Kiedyś komuś nagrywałem filmik jak to zrobić i wyciągałem i wkładałem go chyba z 10 razy. Dalej siedzi sztywno.

[Wojtas79 69]

Dzięki, zaraz jak skończę "odkażać" kopertę to sprawdzę. Może ten co jest wystarczy nabić jeszcze raz.

[Sebolski 699]

Pierwszy raz w pobiedzie z centralną widzę taki oto mostek z kamieniem



Wydeptane mi5s

[Gość Ritter]

Pobieda z centralną sekundą wymaga łożyska dwukamieniowego lub z pojedynczym kamieniem posiadającym podtoczenie. Szerzej dla osadzenia osi minutowej i zwężenia łożyskowania dla osi sekundowej. Widocznie były takie gdzie z powodów technologicznych mieli problem z kamykami posiadającymi podtoczenie, dwoma cienkim i zamienili to na kanapkę grubych. Ten górny w czymś oprawić musieli. "Wykonaj plan, wykonaj normę, wyciągnij nogi" .



Rozwiązanie z podtoczonym kamieniem albo wciśniętymi dwoma w jedno gniazdo było  typowe i w innych zegarkach. O lepsiejszej proweniencji , znaczy szwajcarskich albo innych niemieckich.

Edytowane 4 Marca 2019 przez Ritter

[Sebolski 699]

Pobieda z centralną sekundą wymaga łożyska dwukamieniowego lub z pojedynczym kamieniem posiadającym podtoczenie. Szerzej dla osadzenia osi minutowej i zwężenia łożyskowania dla osi sekundowej. Widocznie były takie gdzie z powodów technologicznych mieli problem z kamykami posiadającymi podtoczenie, dwoma cienkim i zamienili to na kanapkę grubych. Ten górny w czymś oprawić musieli. "Wykonaj plan, wykonaj normę, wyciągnij nogi" .



Rozwiązanie z podtoczonym kamieniem albo wciśniętymi dwoma w jedno gniazdo było typowe i w innych zegarkach. O lepsiejszej proweniencji , znaczy szwajcarskich albo innych niemieckich.

Dziękuję za wyczerpującą odpowiedź znaczy się bliżej jej do szwajcara z tą kanapką?



Wydeptane mi5s

[Gość Ritter]

Panie, w tych "śwajcarach" to też było różnie . Spotkałem mechanizmy, przynajmniej typów szt.2 gdzie no nie powiedziałbym, że się tak elegancko z komplikacją centralnej sekundy obeszli jak w tym radzieckim. W ogóle olali drugi kamyk a w to miejsce dali coś w rodzaju widełek z cienkiej blaszki i na tym podparli oś sekundową od strony osi minutowej. Drugie łożysko było już klasyczne, rubinowe w podniesionym mostku.

Tutaj zdjęcie poglądowe jednego z nich, którego jeszcze pamiętam:

https://17jewels.info/img/movements/f/fhf/FHF_ST_691_Sekundenmechanismus.jpg



Pod tą sprężynującą blaszką blokującą znajduje się zacnej czyli standardowej wielkości kamień łożyska rubinowego, w którym jest osadzone zakończenie osi minutowej.

Edytowane 4 Marca 2019 przez Ritter

[Sebolski 699]

Panie, w tych "śwajcarach" to też było różnie . Spotkałem mechanizmy, przynajmniej typów szt.2 gdzie no nie powiedziałbym, że się tak elegancko z komplikacją centralnej sekundy obeszli jak w tym radzieckim. W ogóle olali drugi kamyk a w to miejsce dali coś w rodzaju widełek z cienkiej blaszki i na tym podparli oś sekundową od strony osi minutowej. Drugie łożysko było już klasyczne, rubinowe w podniesionym mostku.

Tutaj zdjęcie poglądowe jednego z nich, którego jeszcze pamiętam:

https://17jewels.info/img/movements/f/fhf/FHF_ST_691_Sekundenmechanismus.jpg



Pod tą sprężynującą blaszką blokującą znajduje się zacnej czyli standardowej wielkości kamień łożyska rubinowego, w którym jest osadzone zakończenie osi minutowej.

Tutaj blaszka, że tak powiem ciągnie ku górze szpilkę sekundy. A w uralu dociska. Ciekawe rozwiązanie
