Dywizjon 303 - Koperta, koronka, wskazówki

[Gość xylog]

Takie położenie koronki wynika pewnie z tego, że ST25 to automat. W pełnej wersji jest grubszy, koperta też. I wtedy koronka wypada bardziej na środku. A u nas moduł automatu jest zdjęty, koperta cieńsza, ale tylko z jednej strony, od dekla.

[Z_bych 2028]

Co do koronki - ona po prostu szpeci.

Co do wielkości tarczy - nie widzę, gdzie uciekło to 5 mm. O ile mogę domyślać się z rzutu górnego, o tyle z bocznego to nie wynika. Szkoda tych 5 mm.

Co do graweru - mam nadzieję, że on nie będzie czarny?



Reszta w porządku!

[Norbert G. 8]

Koronka szpeci cały projekt i jest nie do przyjęcia - reszta ok.

[Bodzian 1]

Przy tej grubości koperty,(patrząc z boku) uszy są zbyt delikatne. Koronka wypadła najgorzej w połączeniu z tą grubą kopertą, obawiam się że powiększenie koronki spowoduje przekroczenie dolnej krawędzi dekla a tym samym, jej wbijanie w nadgarstek.

Mechanizm Sea Gull stosowany w zegarkach Parnis, których koronki są +,- w osi koperty. Wynika to pewnie z tego, co napisał Kolega "xylog".

[Gość xylog]

@Z_bych-u, nie 5 mm mniej tylko 0,5 mm mniej. Niby niewiele ale pewna różnica jest



A co do położenia koronki to wyjścia są następujące:

1. Zostaje jak jest

2. Koperta grubsza, żeby cos pod koronka było - IMO bez sensu

3. Koperta grubsza, wracamy do pełnego automata - IMO ale nie wierzę

4. Zmiana werku na manual, a nie modyfikowany automat. Tylko jaki ???

[MacAron 4]

Panowie, pracujemy z Gerlachem nad tym problemem.

[Z_bych 2028]

@Z_bych-u, nie 5 mm mniej tylko 0,5 mm mniej. Niby niewiele ale pewna różnica jest



Tiaaaa, trzeba czytać ze zrozumieniem



MacAronie - pracujcie, bo niektórzy już zegarki wyprzedają

[rafi 16100]

Ręce mi opadły

Za dobrze to wszystko szło. Ta koronka wygląda jak przyklejona, no i ta grubość - pasuje do manuala jak pięść do nosa. Chyba, że tylko tak się wydaje. MacAron, ile on ma grubości?

Za długa wskazówka minutowa to najmnieszy problem.

[MacAron 4]

Ręce mi opadły

Za dobrze to wszystko szło. Ta koronka wygląda jak przyklejona, no i ta grubość - pasuje do manuala jak pięść do nosa. Chyba, że tylko tak się wydaje. MacAron, ile on ma grubości?

Za długa wskazówka minutowa to najmnieszy problem.

ej, no.. nie zalamujcie się, walczymy o to

edit. Już są pierwsze efekty więc głowa do góry

[Taktic 40]

Takie położenie koronki wynika pewnie z tego, że ST25 to automat. W pełnej wersji jest grubszy, koperta też. I wtedy koronka wypada bardziej na środku. A u nas moduł automatu jest zdjęty, koperta cieńsza, ale tylko z jednej strony, od dekla.

Teoretycznie masz rację, bo z modułem automatu doszłoby od d*py strony jeszcze 2.1mm (patrz rysunki techniczne z automatem i bez) i koronka byłaby mniej więcej po środku

tutaj dorysowałem to tylko prowizorycznie i poglądowo:



Tylko zauważ, że gdyby faktycznie zastosować w tym zegarku automat, to zegarek musiałby by być nieprzeciętnie, wręcz karykaturalnie gruby. Więc Koledzy chyba mają rację, że coś jest nie tak z głębokością osadzenia mechanizmu w kopercie, czyli że powinien być osadzony głębiej, znacznie głębiej... wtedy zegarek byłby o wiele bardziej płaski i z koronką wyżej, czyli tak jak w założeniach.





rysunki techniczne z automatem i bez:

[A. Brat 0]

nie wiem, czy dobrze zrozumiałem - zegarek będzie automatyczny? nie miał być "nakręcany palcyma"?

[Taktic 40]

nie wiem, czy dobrze zrozumiałem - zegarek będzie automatyczny? nie miał być "nakręcany palcyma"?

No właśnie ma być manual. I dzięki manualowi, zaletą ma być płaskość koperty. Ale żeby tak było, to trzeba popracować nad wewnętrzną konstrukcją koperty. Tak żeby koperta była dedykowana manualowi, a nie żeby koperta była "taka jak do automatu, tylko bez automatu", bo wtedy faktycznie koronka ląduje na "dolnym piętrze"

[A. Brat 0]

dzięki. pogubiłem się, bo wyżej było wspominane, że mechanizm jest automatyczny. rozumiem zatem, że i owszem, co do zasady jest, ale w tym przypadku jakiś jego element zostanie odjęty i w ten sposób przekształci się w manualny?

[Hendrix89 0]

Segaul ST 25 jest werkiem modułowym. My rezygnujemy z modułu naciągu automatycznego i mamy czysty werk - wychodzi nam ST-2551-S

[A. Brat 0]

no i bardzo dobrze.

[Gość Darko]

Oprócz koronki wszystko moim zdaniem OK. No może jeszcze trochę skrócić minutówkę

[MacAron 4]

Niedługo wrzucę nowy rysunek i propozycje zmian, jakie dostalem od Gerlacha, więc wrzućcie na luz



edytka:

No to tak:

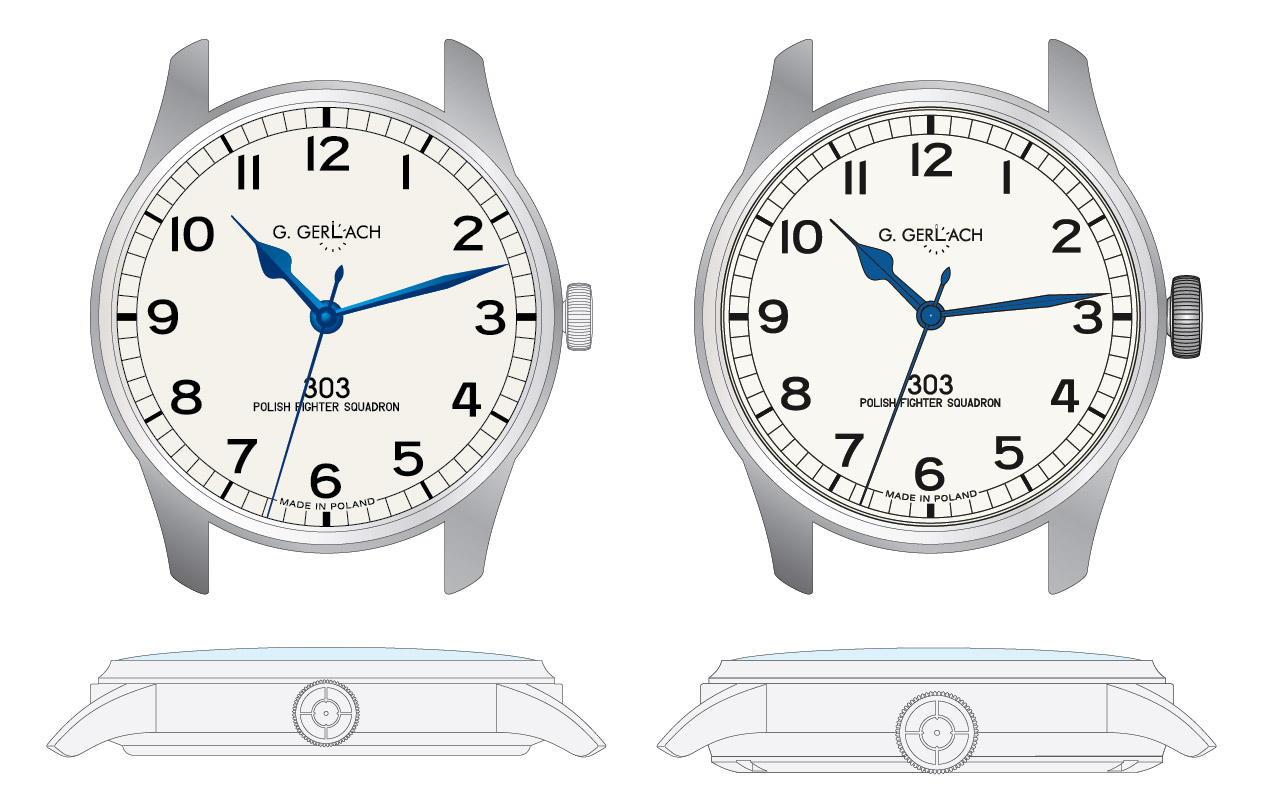

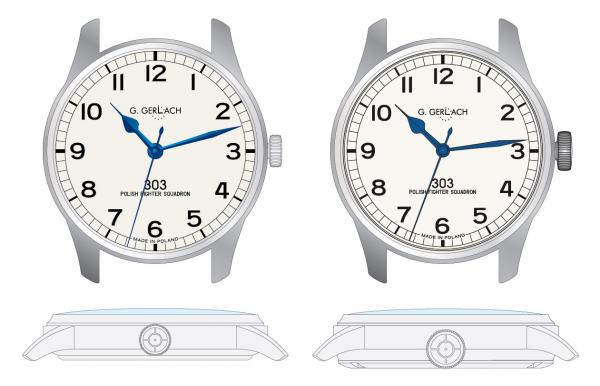

Zacznę może od tego, że Wasze rozczarowanie to w sumie moja wina, gdyż przedstawiałem Wam rysunki, które nie uwzględniały wysokości werku i poszczególnych odległości np tarcza-wskazówki czy grubość tarczy. To wszystko niestety składa się na to, że werk wylądowal tak nisko. Niby kiedyś mialem te dane, ale nie sądzilem, że tak moge się w projekcie rozminąć z realiami produkcyjnymi. No ale nie wszystko stracone Poniżej macie aktualny rysunek. Z Gerlacha (po prawej). Dla porównania jak zwykle projektowy mój po lewej. Nadalem obu jednakowe kolory, żebyście mogli lepiej zobaczyć, co się zmienilo, a co się nie zmieniło.

Poza tym, gerlachom udało się jeszcze nieco podnieść werk, przez co koronka wyszłaby wyżej, ale jednocześnie zaproponowali powiększenie jej średnicy do 7 mm, co w sumie ma uzasadnienie.



Jeśli chcielibyśmy mieć koronkę jeszcze wyżej, ja widzę następujące opcje:

- Sztuczne zwiększenie grubości koperty od strony dekla, nie róbmy tego

- inny werk - O ile dobrze zrozumiałem, to ze znanych obecnie werków żaden nie da tej jakości.

- Trzecia ewentualność to rezygnacja z szafiru na rzecz szkła mineralnego. JESTEM ZA. Szafir jest od spodniej strony płaski, pod mineralnym szkłem byłoby więcej miejsca.

Dostalem od Gerlacha deklarację, że poproszą fabrykę o dwa rysunki fabryczne - z szafirem i minerałem. jednocześnie fabryka dostanie informację o tym, że chcielibyśmy koronkę podnieść.



Garść informacji techn:

Średnica koperty 40mm

Lug to Lug 47 mm

Rozstaw uszu 20 mm

wys ze szkłem 10,6 mm

wys bez szkła 9,4 mm

średnica koronki 7 mm

grubość koronki 3 mm

widoczna średnica tarczy 35 mm

[mw75 36]

Od dłuższego czasu jestem wyluzowany... Czekam na zapisy .

[ksylo1 35]

IMO koronka za duża, zmniejszyłbym do 6mm. Co z tą przestrzenią/marginesem miedzy indeksami a kopertą, o której MacAron juz wspominałeś?

Z szafiru bym nie rezygnował.

[lechu_wroc 11]

Gerlachy lipy nie zrobią więc i ja czekam na zapisy

[MacAron 4]

IMO koronka za duża, zmniejszyłbym do 6mm.

Prosze, wypowiadajcie się wszyscy



Co z tą przestrzenią/marginesem miedzy indeksami a kopertą, o której MacAron juz wspominałeś?

Wszystko ok, jest dodany niewielki margines i tak powinno być. Czarny wyrysowany na tarczy okrąg nie powinien być na samej krawędzi. Zaufam tu w doświadczenie producenta, zresztą to nie szpeci. Dodana jest jeszcze mikroskopijna przestrzeń potrzebna do osadzenia szkła.



Z szafiru bym nie rezygnował.

No ale wtedy musiałbyś się prawdopodobnie zgodzić na taką koronkę. Albo - albo... Jakkolwiek czy pod minerałem wypadnie wyżej, to jeszcze nie jest na 100% pewne, ale prawdopodobnie tak

[Taktic 40]

- Trzecia ewentualność to rezygnacja z szafiru na rzecz szkła mineralnego. JESTEM ZA. Szafir jest od spodniej strony płaski, pod mineralnym szkłem byłoby więcej miejsca.

A zauważylibyśmy to, w postaci niższej wyceny?



.

[Tommaso 2418]

Moim zdaniem szafir powinien zostać.

Koronkę zmniejszyć do 6 mm i reszta OK.

Również czekam na zapisy.



Pozdrawiam

Tomek

[uplift 0]

Szkiełko IMO powinno być szafirowe to nie obiekt muzealny tylko zegarek do codziennego użytku

Koronka w propozycji G za wielka

Jak pokazuje wskazówka minutowa dało się skrócić.... i dobrze

[radekglaz 55]

Lepsza większa koronka. Poprzednia trochę była za mała.

Przy takiej grubości koperty do przeprojektowania uszy. Są za delikatne co widać w bocznym rzucie.

Jestem za mineralnym szkłem. Pewnie mozna zrobić bardziej wypukłe i może dodatkowo obniży koszty.



RG
